ULQ200xA-Q1 器件是高電壓、大電流達林頓晶體管陣列。每個由七對 npn 達林頓對組成，這些對具有高壓輸出和共陰極箝位二極管，用于切換感性負載。單對 Darlington 的集電極電流額定值為 500mA。Darlington 對可以并聯以獲得更高的電流能力。
*附件：ulq2003a-q1.pdf

ULQ2003A-Q1 的每對達林頓對都有一個 2.7kΩ 串聯基極電阻器，可直接與 TTL 或 5V CMOS 器件配合使用。ULQ2004A-Q1 具有一個 10.5kΩ 串聯基極電阻器，允許直接從使用 6V 至 15V 電源電壓的 CMOS 器件工作。ULQ2004A-Q1 所需的輸入電流低于 ULQ2003A-Q1。

特性

• 適用于汽車應用
• 使用機器模型時，ESD 保護超過 200V（C = 200pF，R = 0）
• 500mA 額定集電極電流（單輸出）
• 高壓輸出：50V
• 輸出箝位二極管
• 輸入兼容各種類型的邏輯
• 繼電器驅動器應用

參數

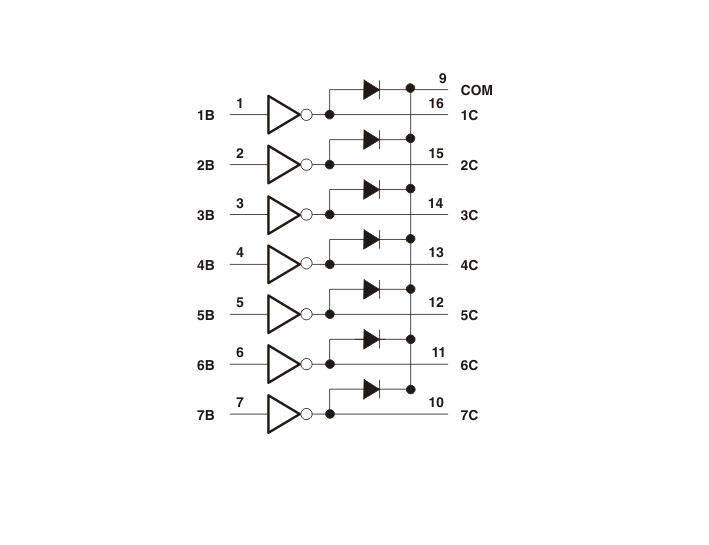

方框圖

一、產品概述

ULQA-Q是一款專為汽車應用設計的高電壓、高電流達林頓晶體管陣列。它包含七個NPN達林頓對，每個達林頓對具有mA的集電極電流額定值，并配備了共陰極鉗位二極管，適用于切換電感性負載。

二、主要特性

• ?汽車級認證?：符合汽車應用標準，具有高可靠性。
• ?高ESD保護?：采用機器模型測試時，ESD保護超過V。
• ?高電壓輸出?：最大集電極-發射極電壓可達V。
• ?高電流能力?：單個達林頓對集電極電流額定值為mA，可通過并聯達林頓對獲得更高電流能力。
• ?多邏輯電平兼容?：輸入兼容TTL和V CMOS邏輯電平。
• ?封裝選項?：提供SOIC、TSSOP和SOT等多種封裝形式。

三、電氣特性

• ?工作溫度范圍?：-°C至°C（對于ULQAT）或-°C至°C（對于ULQAQ）。
• ?集電極-發射極飽和電壓?：在不同集電極電流和基極電流條件下，集電極-發射極飽和電壓有所不同，典型值在.V至.V之間。
• ?輸入電流?：不同輸入電壓下的輸入電流有所不同，典型值在.mA至.mA之間。

四、應用領域

• 繼電器驅動
• 步進電機和直流有刷電機驅動
• 燈驅動
• 顯示驅動（LED和氣體放電）
• 線路驅動
• 邏輯緩沖

五、功能描述

• ?達林頓對?：每個達林頓對由兩個NPN晶體管連接而成，具有高電流增益，適用于驅動高電壓或高電流負載。
• ?鉗位二極管?：輸出端的鉗位二極管用于抑制電感性負載切換時產生的反向電壓，保護電路免受過電壓損壞。
• ?系列基極電阻?：每個達林頓對具有.kΩ的系列基極電阻，允許直接與TTL或V CMOS設備操作。

六、封裝與尺寸

• ?封裝類型?：包括SOIC、TSSOP和SOT等多種封裝。
• ?封裝尺寸?：具體尺寸因封裝類型而異，請參考數據手冊中的封裝圖。

七、應用信息

• ?典型應用電路?：數據手冊中提供了繼電器驅動、步進電機驅動等典型應用電路圖。
• ?設計考慮?：包括輸入電壓范圍、輸出電流、功率耗散和溫度等方面的考慮。
• ?布局指南?：建議將輸入和輸出信號線分離，以減少串擾；輸出線應使用較寬的走線以承受高電流。

八、文檔支持

• 數據手冊提供了詳細的引腳配置、電氣特性、功能描述、應用信息和封裝尺寸等。
• 相關的應用筆記和社區資源鏈接可幫助用戶更好地理解和使用ULQA-Q。
