TPS211x 系列功率多路復用器可在兩個電源（例如電池和壁式適配器）之間實現無縫轉換，每個電源的工作電壓為 2.8–5.5 V，可提供高達 1 A 的電流。TPS211x 系列包括廣泛的保護電路，包括用戶可編程電流限制、熱保護、浪涌電流控制、無縫電源轉換、交叉?zhèn)鲗?dǎo)阻斷和反向傳導阻斷。這些特性大大簡化了功率多路復用器應用的設計。
*附件：tps2114.pdf

特性

• 雙輸入、單輸出功率多路復用器，具有低 r DS（開） 開關：
  • 84 m 典型值 （TPS2115）
  • 120 m 典型值 （TPS2114）
• 反向和交叉?zhèn)鲗?dǎo)阻斷
• 寬工作電壓范圍 . .2.8 V 至 5.5 V
• 低待機電流 . .0.5μA（典型值）
• 低工作電流 . .55μA（典型值）
• 可調電流限制
• 受控的輸出電壓轉換時間，限制浪涌電流并最大限度地減少輸出電壓保持電容
• CMOS 和 TTL 兼容控制輸入
• 手動和自動切換作模式
• 熱關斷
• 采用 TSSOP-8 封裝
• 應用
  • 個人電腦
  • PDA
  • 數碼相機
  • 調制解調器
  • 手機
  • 數字收音機
  • MP3 播放器

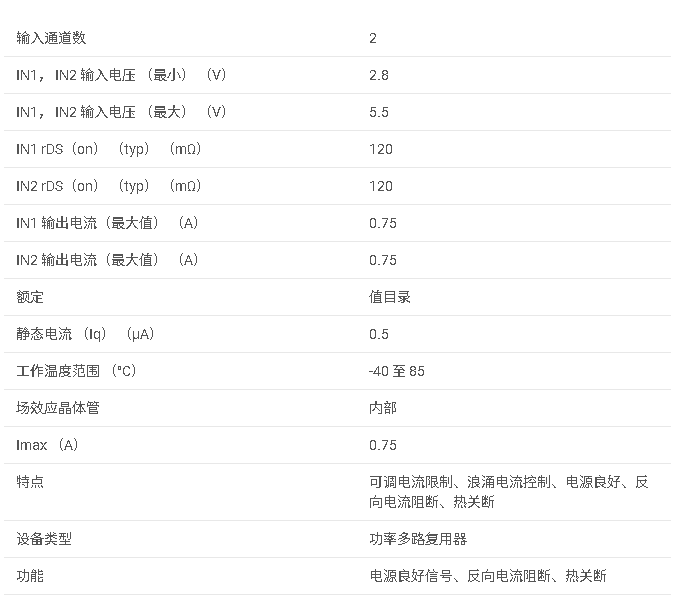

參數

一、產品概述

TPS是一款雙輸入單輸出電源多路復用器，適用于在.V至.V電壓范圍內無縫切換兩個電源（如電池和電源適配器）。它提供了低導通電阻、低待機電流和低操作電流，并集成了多種保護電路，如可編程電流限制、熱保護、浪涌電流控制等。

二、主要特性

• ?封裝類型?：TSSOP-封裝。
• ?低導通電阻?：典型值為mΩ（TPS為mΩ）。
• ?寬電壓范圍?：輸入電壓范圍為.V至.V，輸出電壓范圍也為-.V至V。
• ?低電流消耗?：待機電流典型值為.μA，操作電流典型值為μA。
• ?可編程電流限制?：通過外部電阻設置電流限制。
• ?熱保護?：內置熱關斷功能，防止過熱損壞。
• ?反向和交叉?zhèn)鲗?dǎo)阻斷?：防止電源之間的反向和交叉?zhèn)鲗?dǎo)。
• ?CMOS和TTL兼容控制輸入?：支持手動和自動切換模式。

三、電氣特性

• ?輸入電壓范圍?：IN和IN的輸入電壓范圍為-.V至V。
• ?輸出電壓范圍?：OUT和STAT的輸出電壓范圍為-.V至V。
• ?電流限制范圍?：TPS的電流限制調整范圍為.A至.A。
• ?開關特性?：包括上升時間、下降時間、傳輸延遲等，具體值取決于負載電容和溫度。

四、應用領域

• 個人電腦（PCs）
• 個人數字助理（PDAs）
• 數碼相機
• 調制解調器
• 手機
• 數字收音機
• MP播放器

五、功能描述

• ?電源切換?：TPS能夠在兩個輸入電源之間無縫切換，確保輸出電壓的穩定性。
• ?電流限制?：通過外部電阻設置電流限制，防止過流損壞。
• ?熱關斷?：當結溫超過設定閾值時，自動關斷輸出，防止過熱。
• ?反向和交叉?zhèn)鲗?dǎo)阻斷?：確保在切換過程中不會發生反向或交叉?zhèn)鲗?dǎo)。
• ?輸出電壓過渡控制?：控制輸出電壓的過渡時間，限制浪涌電流并最小化輸出電壓保持電容。

六、封裝與尺寸

• ?封裝類型?：TSSOP-封裝。
• ?封裝尺寸?：具體尺寸請參考數據手冊中的封裝圖。

七、應用信息

• ?典型應用電路?：數據手冊中提供了典型應用電路圖，展示了如何連接輸入電源、負載和控制信號。
• ?設計注意事項?：包括輸入電壓范圍、輸出電流、功率耗散、熱設計等方面的考慮。
• ?布局與布線?：建議將輸入和輸出信號線分離，以減少干擾；輸出線應使用較寬的走線以承受高電流。

八、文檔支持

• 數據手冊提供了詳細的引腳配置、電氣特性、功能描述、應用信息和封裝尺寸等。
• 相關的應用筆記和社區資源鏈接可幫助用戶更好地理解和使用TPS。
