TPS2117 是一款功率多路復用器器件，額定電壓為 1.6 V 至 5.5 V，最大額定電流為 4 A。該器件使用 N 溝道 MOSFET 在電源之間切換，同時在首次施加電壓時提供受控的轉換速率。

由于 TPS2117 具有 1.32 μA（典型值）的低靜態電流和 50 nA（典型值）的低待機電流，因此非常適合電池連接到其中一個輸入的系統。這些低電流延長了電池在使用時的使用壽命和運行時間。
*附件：tps2117.pdf

根據應用程序，可以將 TPS2117 配置為兩種不同的切換行為。自動優先級模式優先考慮連接到 VIN1 的電源，并在 VIN1 下降時切換到次級電源 （VIN2）。手動模式允許用戶切換 GPIO 或啟用信號以在通道之間切換。

特性

• 輸入電壓范圍：1.6 V 至 5.5 V
• 最大持續電流：4A
• 導通電阻：20 mΩ（典型值）
• VIN2 待機電流：50 nA（典型值）
• 靜態電流：1.32 μA（典型值）
• 切換模式：
  • 優先級模式
  • 手動模式
  • 二極管模式
• 受控輸出轉換速率：
  • 3.3 V 時為 1.3 ms（典型值）
• 當 VOUT > VINx 時反向電流阻斷
• 熱關斷

參數

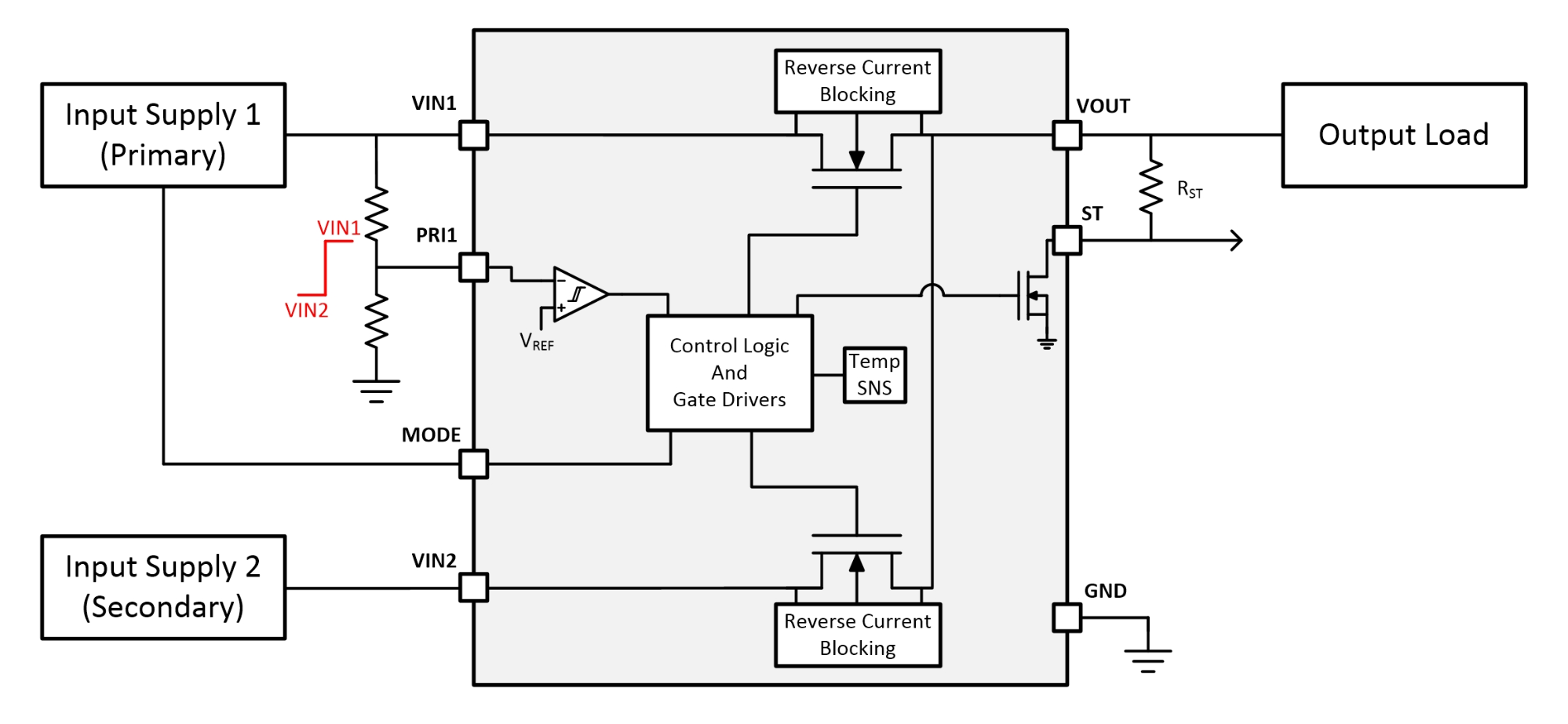

方框圖

1. 產品概述

TPS2117是一款1.6V至5.5V輸入電壓范圍、最大連續電流4A的低IQ（靜態電流）電源多路復用器（Power Mux），支持手動和優先切換模式。該設備特別適用于需要低靜態電流和備用電池系統的應用，如E-meter、電機驅動和建筑自動化等。

2. 主要特性

• ?輸入電壓范圍?：1.6V至5.5V。
• ?最大連續電流?：4A。
• ?低靜態電流?：典型值為1.32μA。
• ?VIN2待機電流?：典型值為50nA。
• ?開關模式?：支持優先模式、手動模式和二極管模式。
• ?控制輸出斜率?：典型值為1.3ms（3.3V時）。
• ?反向電流阻斷?：當VOUT > VINx時。
• ?熱關斷保護?。

3. 電氣規格

• ?絕對最大額定值?：
  • 輸入電壓VIN1、VIN2：-0.36V至6V。
  • 輸出電壓VOUT：-0.36V至5.5V。
  • 控制引腳電壓VST、VPR1、VMODE：-0.36V至5.5V。
  • 最大輸出電容CMAX（VINX = 5.5V）：1.5mF。
  • 最大輸出電容CMAX（VINX = 6V）：220μF。
  • 最大電流IMAX：4A。
  • 最大脈沖電流IMAX,PLS（持續1ms，占空比2%）：6.4A。
• ?推薦操作條件?：
  • 輸入電壓VIN1、VIN2：1.6V至5.5V。
  • 輸出電壓VOUT：0V至5.5V。
  • 控制引腳電壓VST、VMODE、VPR1：0V至5.5V。
  • 環境溫度TA：-40°C至105°C。
• ?電氣特性?：
  • VIN1靜態電流IQ,VIN1：典型值1.32μA（25°C）。
  • VIN2靜態電流IQ,VIN2：典型值1.35μA（25°C）。
  • VIN1待機電流ISTBY,VIN1：典型值1.1μA（VIN2供電，25°C）。
  • VIN2待機電流ISTBY,VIN2：典型值1.2μA（VIN1供電，25°C）。
  • 反向泄漏電流IREV：典型值0.04μA（25°C）。
  • 導通電阻RON：典型值20mΩ（VINx = 5V，IOUT = 200mA，25°C）。

4. 功能描述

• ?開關模式?：
  • ?優先模式?：VIN1優先，當VIN1下降時切換到VIN2。
  • ?手動模式?：通過PR1引腳選擇VIN1或VIN2。
  • ?二極管模式?：當MODE引腳低于0.35V時，設備進入二極管模式，最高電壓輸入供電。
• ?軟啟動?：當輸出電壓低于1V時，使用軟啟動以限制輸出電容引起的浪涌電流。
• ?狀態指示?：ST引腳為開漏輸出，用于指示當前供電的VIN。
• ?反向電流阻斷?：當VOUT > VINx時，設備自動阻斷反向電流。

5. 應用信息

• ?典型應用?：如備份電池系統，通過TPS2117在VIN1和VIN2之間切換，以提供穩定的電源輸出。
• ?設計考慮?：包括輸入電容的選擇、輸出電容的大小以及布局和布線建議。

6. 封裝與訂購信息

• ?封裝類型?：SOT-5X3（DRL），8引腳。
• ?封裝尺寸?：2.10mm × 1.60mm。
• ?訂購信息?：提供TPS2117DRLR型號的樣品和量產信息。
