TPS2116 是一款功率多路復用器器件，額定電壓為 1.6 V 至 5.5 V，最大額定電流為 2.5 A。該器件使用 N 溝道 MOSFET 在電源之間切換，同時在首次施加電壓時提供受控的轉換速率。

由于 TPS2116 具有 1.32 uA（典型值）的低靜態電流和 50 nA（典型值）的低待機電流，因此非常適合電池連接到其中一個輸入的系統。這些低電流延長了電池在使用時的使用壽命和運行時間。
*附件：tps2116.pdf

根據應用程序，可以將 TPS2116 配置為兩種不同的切換行為。自動優先級模式優先考慮連接到 VIN1 的電源，并在 VIN1 下降時切換到次級電源 （VIN2）。手動模式允許用戶切換 GPIO 或啟用信號以在通道之間切換。

特性

• 輸入電壓范圍：1.6 V 至 5.5 V
• 最大持續電流：2.5 A
• 導通電阻：40 mΩ（典型值）
• VIN2 待機電流：50 nA（典型值）
• 靜態電流：1.32 uA（典型值）
• 切換模式：
  • 優先級模式
  • 手動模式
• 受控輸出轉換速率：
  • 3.3 V 時為 1.3 ms（典型值）
• 當 VOUT > VINx 時反向電流阻斷
• 熱關斷

參數

方框圖

1. 產品概述

TPS2116 是一款低 IQ 電源多路復用器（Power Mux），支持 1.6V 至 5.5V 的輸入電壓范圍，最大連續電流為 2.5A。該設備具有手動和優先級兩種切換模式，適用于需要電池備份或冗余電源切換的應用場景。

2. 主要特性

• ?輸入電壓范圍?：1.6V 至 5.5V。
• ?最大連續電流?：2.5A。
• ?低 IQ 和低待機電流?：典型值分別為 1.32μA 和 50nA，延長電池壽命。
• ?兩種切換模式?：優先級模式和手動模式。
• ?受控輸出斜率?：典型值為 1.3ms（在 3.3V 下）。
• ?反向電流阻斷?：當 VOUT > VINx 時，防止反向電流。
• ?熱關斷保護?：防止過熱損壞。

3. 應用場景

• ?備份電池系統?
• ? 電子計量表（E-Meters） ?
• ?電機驅動?
• ?樓宇自動化?

4. 功能描述

• ?N 溝道 MOSFET 切換?：在兩個輸入電源之間切換，提供受控的輸出電壓上升斜率。
• ?優先級模式?：VIN1 為首選電源，當 VIN1 下降時自動切換到 VIN2。
• ?手動模式?：通過 GPIO 或使能信號手動切換輸入電源。
• ?低 IQ 和待機電流?：延長電池使用壽命，適用于電池備份系統。

5. 設備功能模式

• ?優先級模式?：自動根據 VIN1 和 VIN2 的電壓水平切換輸入電源。
• ?手動模式?：通過 PR1 引腳的手動控制切換輸入電源。
• ?熱關斷?：當結溫超過閾值時，自動關閉輸出以保護設備。

6. 典型應用

TPS2116 可用于控制高輸出電容的涌流，通過受控的輸出斜率來限制涌流，防止對電源和負載造成沖擊。

7. 電源推薦

• 輸入電源應穩定且靠近設備放置，以減少電壓波動和寄生電感。
• 建議使用至少 1μF 的輸入電容來防止電壓跌落。

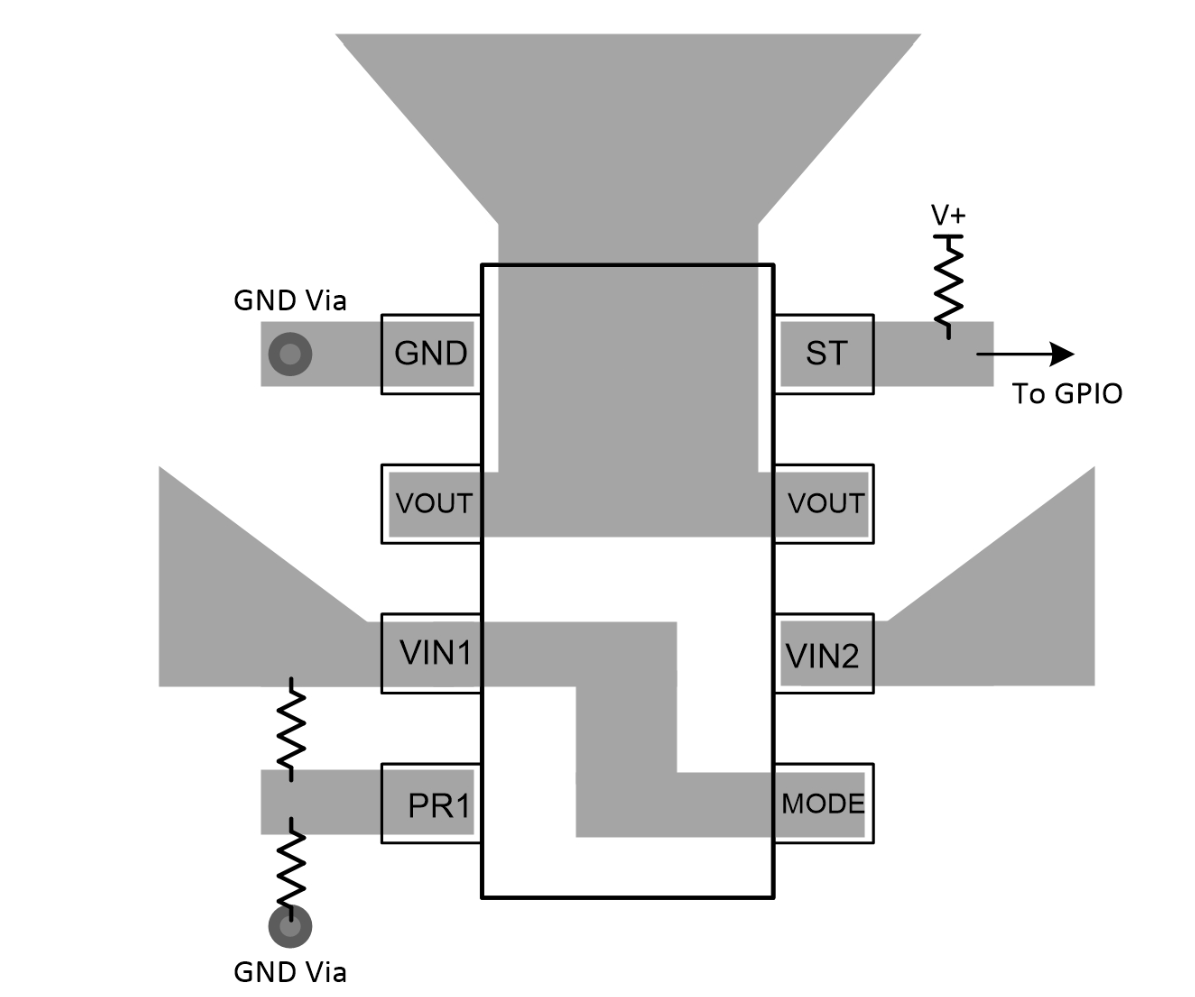

8. 布局指南

• 所有跡線應盡可能短，以減少寄生電感和電阻。
• 輸入和輸出電容應靠近設備放置，以最小化對正常操作的影響。
• 使用寬跡線來降低寄生電阻。

9. 文檔支持

• 提供了相關文檔支持、接收文檔更新通知的方法、支持資源鏈接、靜電放電警告和術語表。

10. 機械、包裝和可訂購信息

• TPS2116 提供 SOT-5X3（DRL）封裝選項，具有 8 個引腳。
• 可訂購部件號為 TPS2116DRLR，生產狀態為活躍。

通過上述總結，用戶可以快速了解 TPS2116 的主要特性、應用場景、功能描述、設備功能模式、典型應用、電源推薦、布局指南以及機械、包裝和可訂購信息。
