SN5545xB 和 SN7545xB 器件是專為系統中使用的雙外設驅動器 采用 TTL 邏輯。該系列在功能上可與 SN75450 互換并取代 系列和以前制造的 SN75450A 系列器件。設備的速度相等 SN75450 系列的器件設計可確保免于閂鎖。 二極管箝位輸入簡化了電路設計。
*附件：sn55451b.pdf

SNx5451B、SNx5452B、SNx5453B 和 SNx5454B 器件是雙外設 AND、NAND、OR、 和 NOR 驅動器（假設為 positive logic），以及 logic gates 的輸出 內部連接到 NPN 輸出晶體管的基極。

SN5545xB 驅動器的特性是在整個軍用范圍內運行 –55°C 至 125°C。 SN7545xB 驅動器的額定工作溫度范圍為 0°C 至 70°C。

特性

• 額定電流可達 300 mA
• 高達 30 V 的高壓輸出
• 20 V 時無輸出閂鎖（導通 300 mA 后）
• 高速開關
• 集電極開路輸出
• 適用于各種應用的電路靈活性
• TTL 兼容型二極管箝位輸入
• 標準電源電壓

參數

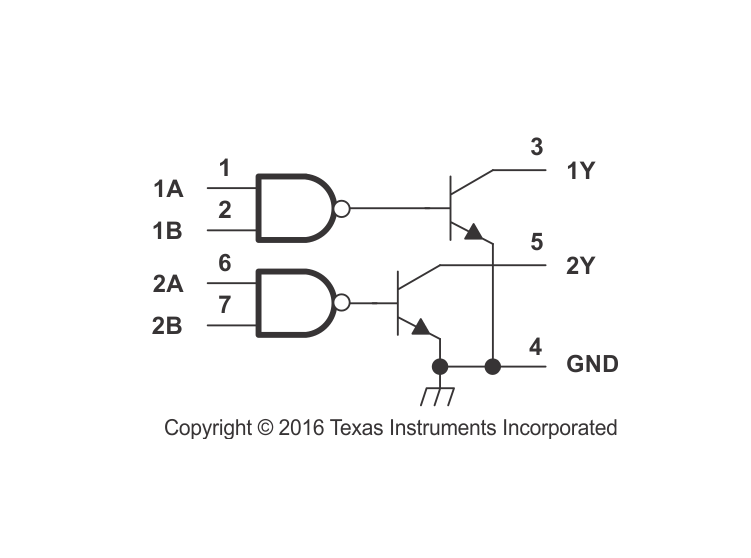

方框圖

一、產品概述

SNB是一款雙路外圍驅動器，專為高電流、高速切換應用設計。該系列驅動器包括AND、NAND、OR和NOR四種邏輯類型，適用于需要TTL邏輯的系統。

二、主要特性

• ?高電流驅動能力?：支持高達mA的連續電流，峰值電流可達mA。
• ?高速切換?：具有快速響應特性，適合高速邏輯緩沖、功率驅動等應用。
• ?高電壓輸出?：輸出電壓可達V，且在V下不會發生輸出閂鎖。
• ?靈活的電路應用?：提供多種邏輯功能選擇，滿足不同應用需求。
• ?TTL兼容?：輸入與TTL電平兼容，便于與TTL邏輯電路接口。
• ?寬溫度范圍?：SNB適用于-°C至°C的軍事級溫度范圍。

三、應用領域

• ?高速邏輯緩沖?：在需要高速信號傳輸和緩沖的場合中發揮作用。
• ?功率驅動?：如驅動繼電器、LED、電機等負載。
• ?線驅動和內存驅動?：在通信和數據傳輸系統中，用于驅動線路和內存設備。
• ?其他高電壓、高電流應用?：如燈驅動器、電源控制器等。

四、電氣特性

• ?輸入電壓范圍?：V至.V。
• ?輸出電壓?：低電平輸出電壓在最大負載電流下可低至.V至.V。
• ?傳播延遲?：低電平到高電平和高電平到低電平的傳播延遲時間分別為ns至ns。
• ?輸入電流?：高電平和低電平輸入電流分別在μA和-.mA以內。

五、功能描述

• ?邏輯輸入?：接受TTL電平的邏輯輸入，根據輸入信號的邏輯組合（AND、NAND、OR、NOR）控制輸出。
• ?輸出驅動?：具有開集電極輸出，能夠驅動高電壓或高電流負載。
• ?保護特性?：內置保護電路，防止輸出閂鎖和過流損壞。

六、封裝與尺寸

• ?封裝類型?：提供多種封裝選項，包括引腳的CDIP、SOIC、PDIP和SO封裝，以及引腳的LCCC封裝。
• ?封裝尺寸?：具體尺寸請參考數據手冊中的封裝圖紙。

七、應用信息

• ?典型應用電路?：數據手冊中提供了典型的應用電路圖，展示了如何連接輸入、輸出和電源。
• ?布局指南?：建議輸入走線使用細線，輸出走線需能承載高電流，同時提供布局示例供參考。
• ?電源推薦?：建議使用旁路電容來穩定電源電壓，防止電源波動。

八、文檔支持

• 數據手冊提供了詳細的引腳配置、電氣特性、功能描述、應用信息和封裝尺寸等關鍵信息。
• 相關的應用筆記和參考設計可幫助用戶更好地理解和使用SNB驅動器。
