集成運放電路圖

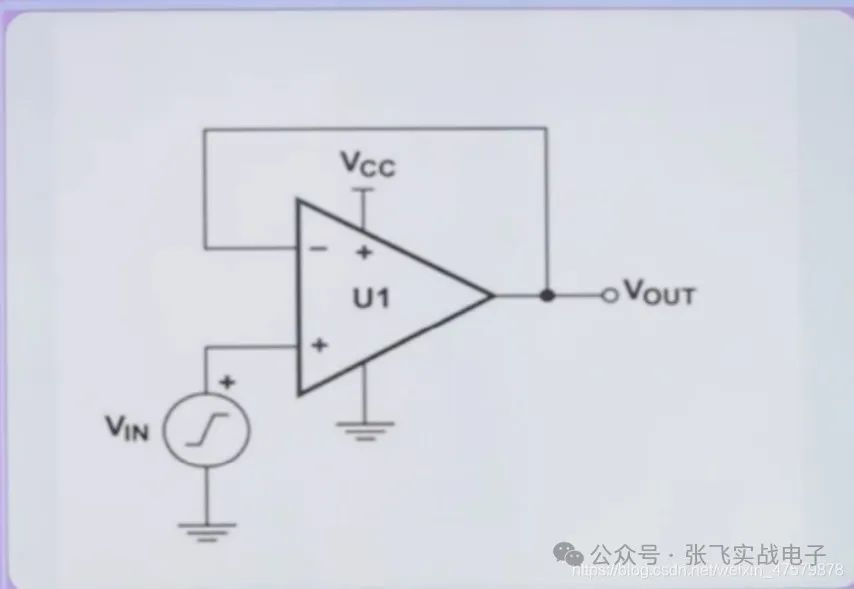

1.電壓跟隨器：利用集成運放器設計成輸入電壓與輸出電壓相同的電路。
特點：高輸入阻抗，低輸出阻抗
用途：起緩沖、隔離、阻抗匹配，提高帶負載的能力
計算公式：Vo=Vin

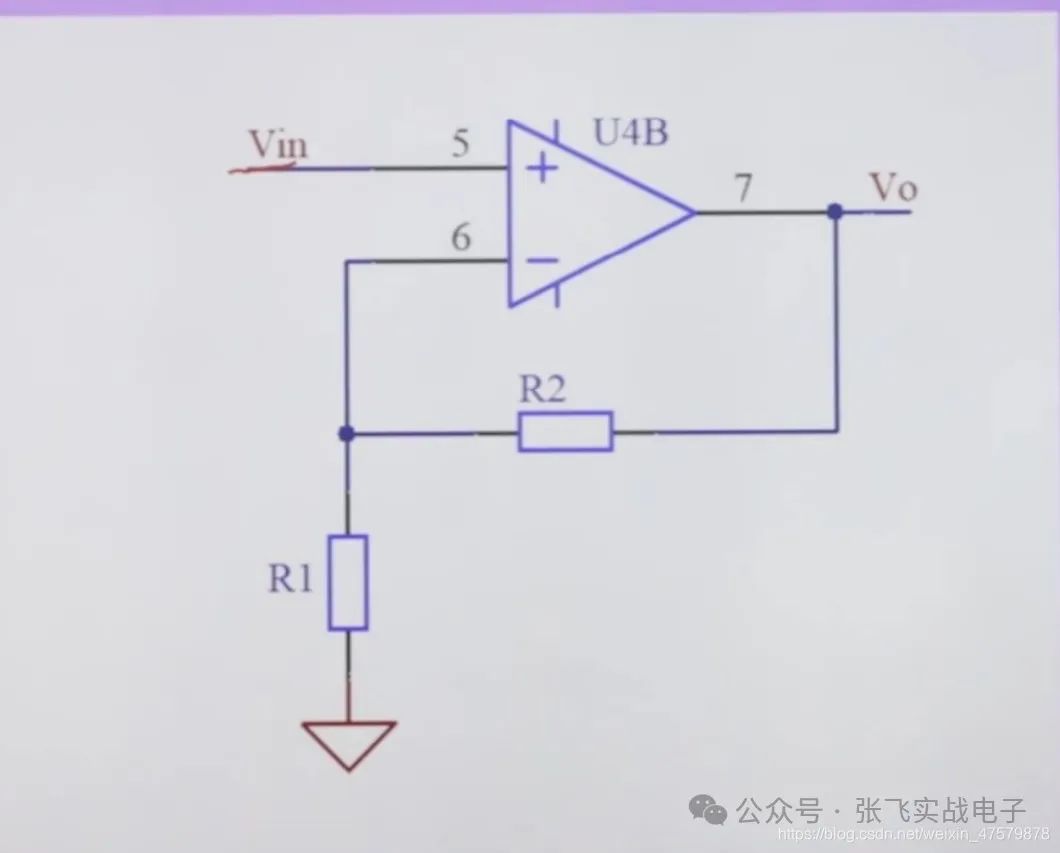

2.同相放大電路
計算公式：Vo=（1+R2/R1)Vin

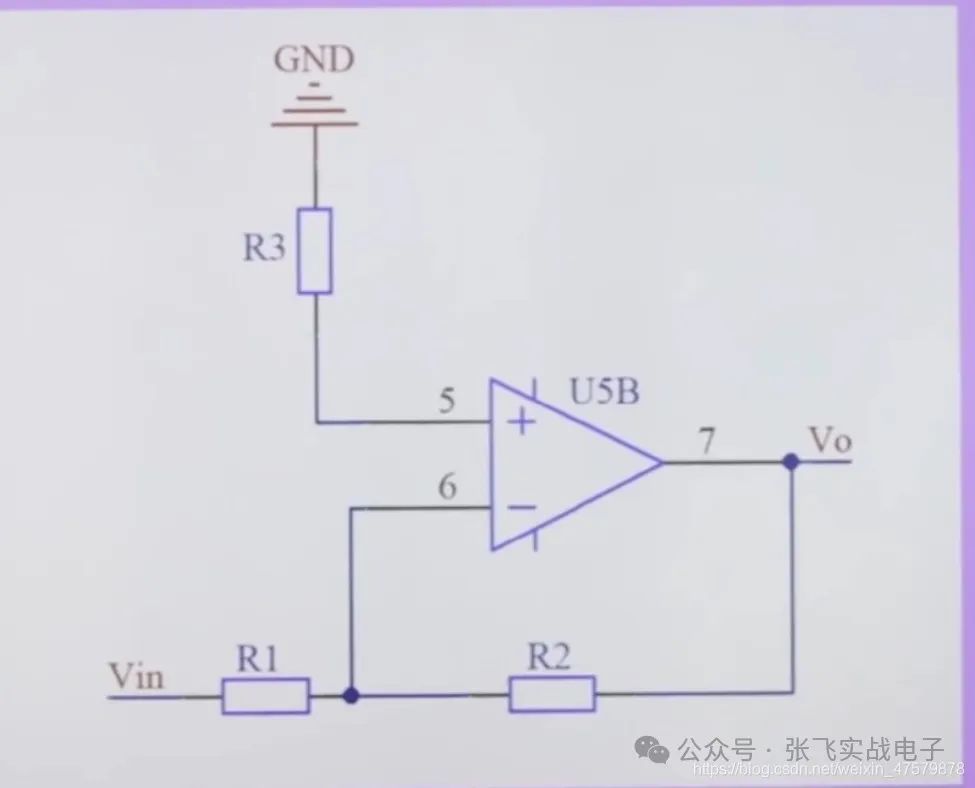

3.反向放大電路
計算公式：Vo= -（ R2/R1）*Vin

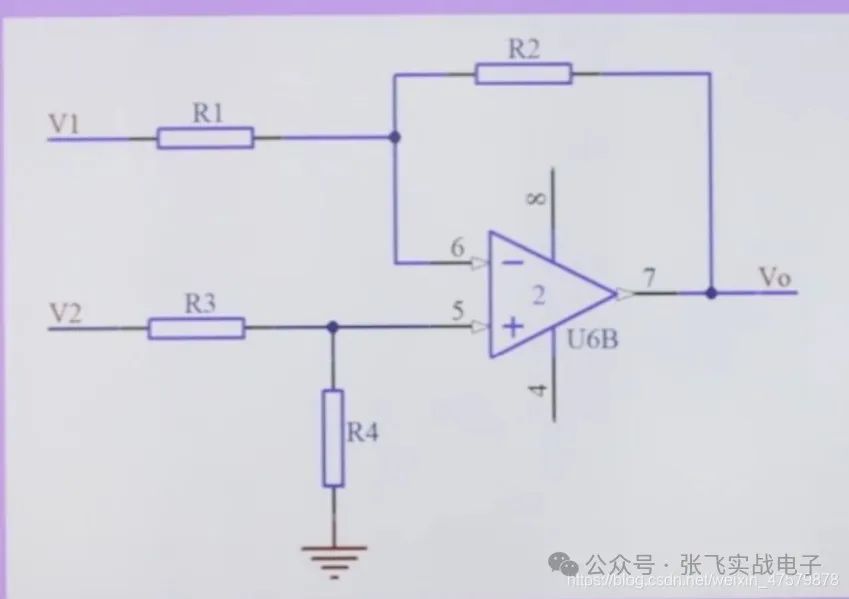

4.差分放大電路：
模抑制特性：
共模電壓放大倍數
在差動電路中，因溫度變化，電源波動引起的兩個差動管的等效輸入漂移電壓，相當于一對共模信號，由于接地電阻的負反饋?zhàn)饔茫沟妹抗艿妮敵龆似齐妷捍鬄闇p少，如果雙端輸出，則被完全抵消。
共模抑制比
Ad是差模信號放大倍數、Ac共模信號放大倍數。 越大電路的性能也就愈好。因此增大Re是改善共模抑制比的基本措施。
小白筆記！！！
