LP395 是一款具有完全過載保護的快速單片晶體管。這非常 片上包括高增益晶體管、電流限制、功率限制和熱 過載保護，使其幾乎難以因任何類型的過載而銷毀。適用于 該器件采用環氧樹脂 TO-92 晶體管封裝，額定電流為 100 mA。

芯片級的熱限制是分立設計中不具備的功能，可提供 全面的過載保護。功率耗散過大或散熱不足 使熱限制電路關閉器件，防止過度晶片 溫度。
*附件：lp395.pdf

LP395 在簡化保護的同時顯著提高了可靠性 電路。它作為小型白熾燈或螺線管驅動器特別有吸引力，因為 其低驅動要求和防噴設計。

LP395 易于使用，只需遵守一些預防措施。過多的收集器 與任何晶體管一樣，發射極電壓會損壞 LP395。當設備用作 發射極跟隨器具有低源阻抗，需要串聯插入一個 4.7 kΩ 電阻器 帶有基極引線，以防止可能的發射極跟隨器振蕩。另外因為它具有良好的高 頻率響應，建議使用電源旁路。

LP395 與標準 NPN 晶體管不同的區域是飽和電壓、 漏 （靜態） 電流和基極電流。由于內部保護電路需要 電壓和電流才能發揮作用，器件兩端的最小電壓處于導通狀態 （飽和）通常為 1.6 伏，而在關閉條件下，靜態（漏電流）電流為 通常為 200 μA。該器件中的基極電流從基極引線流出，而不是流入基極 與傳統的 NPN 晶體管一樣。此外，底座可以正向驅動至 36 伏特無損壞，但如果負驅動電壓超過 0.6 伏特，則會消耗電流。此外 如果基極引線保持打開狀態，LP395 將打開。

LP395 是 1 安培 LM195/LM295/LM395 超可靠電源的低功耗版本 晶體管。

LP395 的額定工作溫度范圍為 ?40°C 至 +125°C。

特性

• 內部熱限制
• 內部電流和功率限制
• 額定 100 mA 輸出電流
• 0.5 μA 典型基極電流
• 直接與 TTL 或 CMOS 接口
• 底座上 +36 伏特不會造成損壞
• 2 μs 開關時間

參數

方框圖

. 產品概述

• ?產品名稱?：LP
• ?類型?：超可靠功率晶體管
• ?特點?：
  • 內置熱限制、電流限制和功率限制保護
  • 指定mA輸出電流
  • .μA典型基極電流
  • 可直接與TTL或CMOS接口
  • μs切換時間
  • +V基極電壓無損壞
  • 工作溫度范圍：-°C至+°C

. 電氣特性

• ?集電極-發射極電壓?：最大V
• ?集電極電流限制?：
  • VBE=V, VCE=V時，最小mA
  • VBE=V, VCE=V時，最小mA
  • VBE=V, V≤VCE≤V時，最小mA
• ?基極電流?：最大-.μA（≤IC≤mA）
• ?靜態電流?：最大.mA（VBE=V, ≤VCE≤V）
• ?飽和電壓?：VBE=V, IC=mA時，最大.V
• ?基極-發射極擊穿電壓?：最小V
• ? 熱阻（θJA） ?：
  • ."引腳焊接到印刷電路板時，最大°C/W
  • ."引腳焊接到印刷電路板時，最大°C/W

. 應用領域

• 適用于需要高可靠性和簡化保護電路的應用，如小型白熾燈或電磁閥驅動器。

. 典型應用

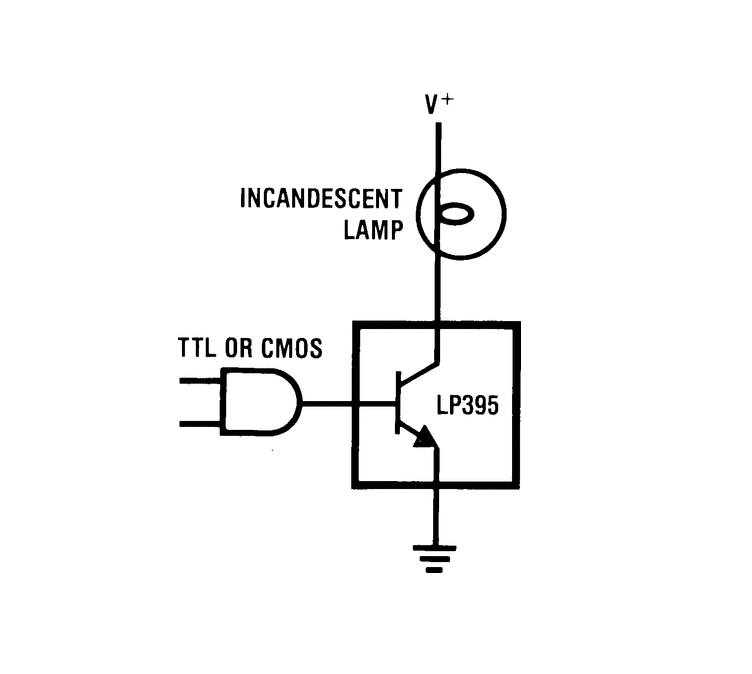

• ?完全保護的燈驅動器?：LP的高增益和防吹出設計使其成為可靠驅動小型白熾燈的理想選擇。
• ?其他應用?：包括燈閃爍器、光隔離開關、雙端電流限制器等。

. 封裝與尺寸

• ?封裝類型?：環氧樹脂TO-封裝
• ?具體尺寸?：在文檔中有詳細的封裝尺寸圖。

. 使用注意事項

• 當LP用作發射極跟隨器且源阻抗較低時，必須在基極引線中串聯一個.kΩ電阻以防止可能的發射極跟隨器振蕩。
• 由于內部保護電路需要電壓和電流來工作，因此在開啟條件下（飽和），該器件的最小電壓降通常為.V，在關閉條件下（泄漏），靜態電流通常為μA。
• 基極電流從基極引腳流出，而不是流入，這與常規NPN晶體管相反。
