OPA4872在SO-14封裝中提供了一個非常寬帶的4:1多路復用器。OPA4872僅使用10.6 mA，提供用戶可設置的輸出放大器增益，具有大于500 MHz的大信號帶寬（2 VPP）。與使用新的（專利）輸入級切換方法的早期解決方案相比，切換故障得到了改善。該技術使用電流轉向作為輸入開關，同時保持整體閉環設計。OPA4872在禁用或關閉模式下均表現出88dB的關斷隔離。OPA4872在增益為2時具有大于500 MHz的小信號帶寬，其典型的0.1 dB增益平坦度大于120 MHz。

數據手冊：*附件：OPA4872-EP 4比1 高速多路復用器（增強型產品）技術手冊.pdf

可以使用OPA4872的芯片啟用功能來優化系統電源。將OPA4872的芯片啟用（EN）線高功率降低到小于3.4mA的總電源電流。通過使停機（SD）線路變高，可以進一步將功率降低到1.1mA的靜態電流。將多個OPA4872輸出合并在一起，然后使用芯片啟用來選擇哪些通道是活動的，從而增加了可能的輸入數量。

特征
500-MHz小信號帶寬
500兆赫，2-VPP帶寬
0.1分貝增益平坦度至120 MHz
10 ns通道切換時間
低開關毛刺：40 mVpp
2300-V/us壓擺率
0.035%/0.005°差分增益，相位
靜態電流=10.6 mA
1.1 mA關機模式下的靜態電流
禁用或關機時的88-分貝隔離
(10 MHz)

引腳配置

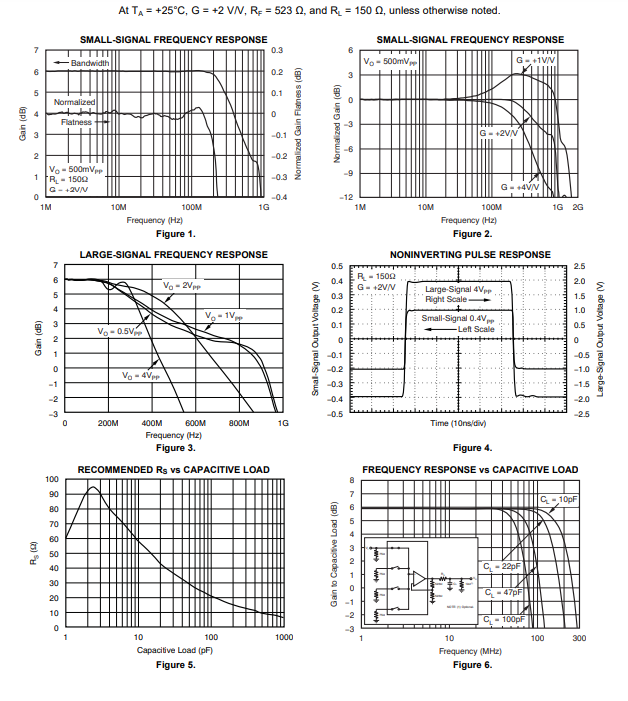

典型特性

應用
電子視頻路由器
LCD和等離子顯示器
高速PGA
