本期我們來聊聊RS232到底是什么，這是我們經在行內經常聽到的一個短語，尤其是在工控行業中聽的最多。

RS232到底是什么?

它是串行數據傳輸是一種數據通信形式，簡單來說，它是一種溝通方式。大多數人將其簡稱為串行連接。

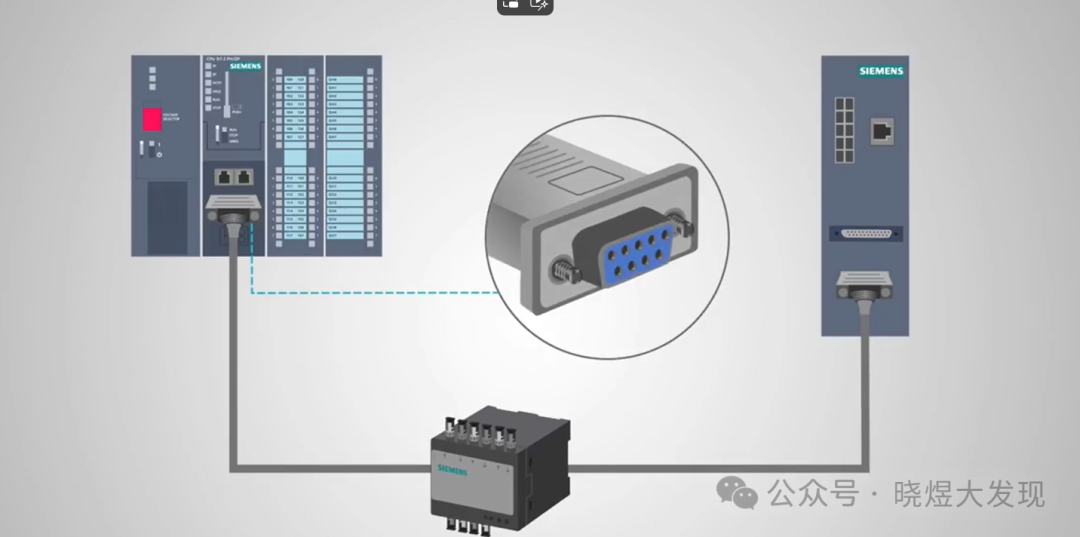

曾經，這是最常用的數據傳輸形式。 采用標準的DB9電纜，RS-232傳輸信號使用正電壓表示二進制零，使用負電壓表示二進制一

我們知道PLC最常用的通訊方式就是RS232通訊，但是PLC使用RS232有什么用了?

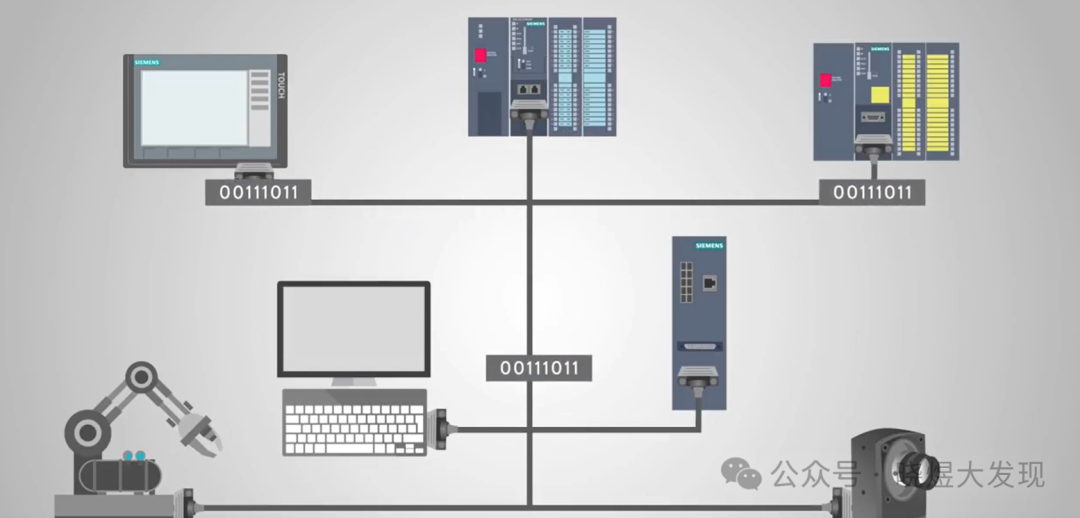

PLC通過RS-232與其他模塊甚至其他PLC進行通信。這些模塊可以是任何也使用RS-232的設備，例如操作員界面、計算機電機控制器或驅動器、機器人或某種視覺系統。

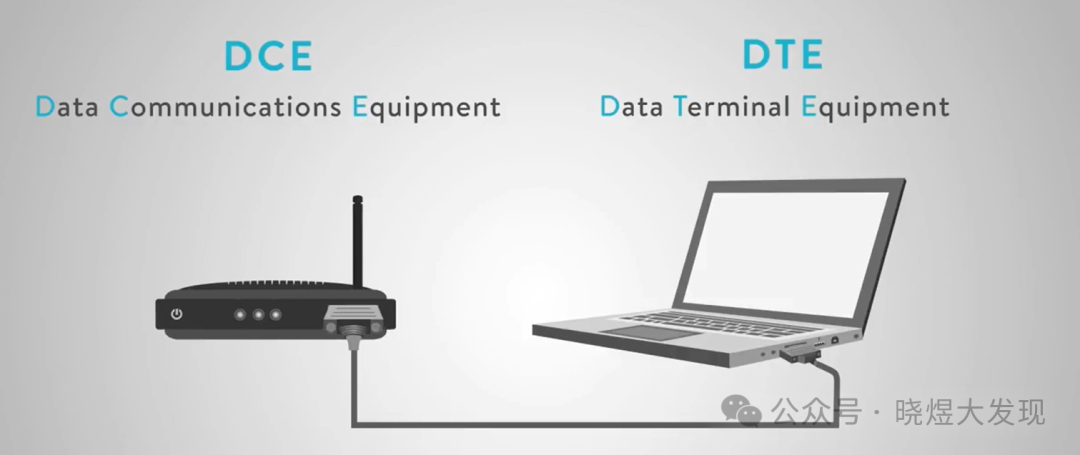

如果您發現自己在使用RS-232設備，需要記住的一件重要事情是RS-232實際上有兩種不同的類型：DTE代表數據終端設備，一個常見的例子是計算機;DCE代表數據通信設備，DCE的一個例子是調制解調器。

很重要的一點是，兩個DTE或兩個DCE設備在沒有幫助的情況下無法相互通信。通常是通過使用反向適配器電纜連接設備來完成的。通常我們的PLC將是DTE，我們使用的設備將是DCE，并且所有內容都應該相互通信。

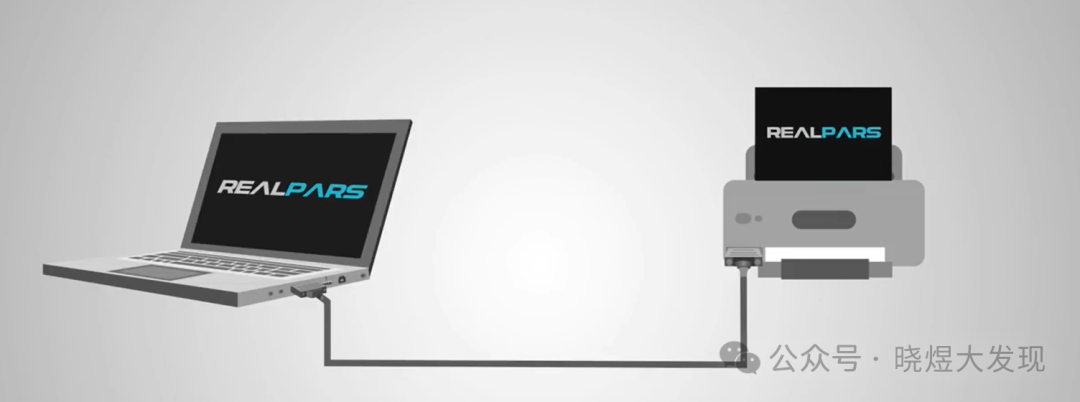

許多人可能熟悉的一個非常常見的例子是將計算機連接到打印機。雖然USB已成為標準，但RS-232仍廣泛用于工作場所的打印機協議和電纜。這允許計算機通過電壓信號向打印機發出命令，然后打印機破譯這些命令并完成打印。

RS232的優缺點

優點

1、應用廣泛

RS232是一種歷史悠久、應用普遍的串行通信標準，被廣泛應用于計算機與各種外部設備的連接，如打印機、調制解調器、傳感器、工業控制系統等。由于其廣泛的應用，相關的設備和工具非常豐富，易于獲取和替換

2、穩定性高

RS232使用標準的電氣特性和傳輸規范，具有良好的抗干擾能力和穩定性。它適用于長距離傳輸(標準傳輸距離可達30米，通過Modem等設備可延長至更遠)，并且在繁忙的電磁環境下仍能保持高質量的數據傳輸

3、實現簡單

RS232的物理連接和通信參數設置相對簡單，使用普遍可用的串行電纜和連接器即可實現。不需要復雜的硬件或軟件支持，這使得其在成本控制方面具有顯著優勢

4、技術成熟

RS232自誕生以來已有數十年的歷史，其技術原理、實現方法等方面已經非常成熟

缺點

1、傳輸速率較低

RS232的傳輸速率有限，最通常為115200bps(部分產品支持更高的傳輸速率)。相比于現代串口標準如USB、Ethernet等，RS232的傳輸速度較慢

2、傳輸距離有限

盡管RS232可以通過Modem等設備延長傳輸距離，但其標準傳輸距離通常限制在15米左右(實際中可能更短)。對于需要長距離數據傳輸?shù)膱?chǎng)景來說，RS232可能不是最佳選擇

3、點對點通信限制

RS232只能實現點對點的通信方式，即一個發送端對應一個接收端。這在一定程度上限制了其在多設備網絡構建方面的應用能力
