應用

在當今數字化時代，實時數據采集的重要性日益凸顯。它通過持續監測和記錄關鍵參數，為決策者提供即時、準確的信息，從而極大地提升了系統的響應速度和運行效率。在工業自動化中，實時數據采集能夠監測設備狀態和生產進度，優化生產流程，減少停機時間；在智能交通領域，它幫助監測交通流量和路況，優化交通信號控制，提高交通流暢性；在智能家居系統中，實時數據采集用于監測室內環境參數，實現自動化控制，提升居住舒適度并降低能源消耗。總之，實時數據采集不僅支持快速決策和自動化控制，還在各個領域中實現更高的效率、更好的性能和更強的競爭力，是推動現代社會發展的重要技術手段。

中北大學儀器與電子學院的虛擬儀器設計實驗課程，要求完成一款基于TEMT6000光線傳感器的實驗數據采集系統。該系統需實現數據采集、信號預處理，并通過直觀的圖形化顯示完成現場數據的即時監控與記錄。利用Visual Studio進行TEMT6000光線傳感器的數據采集設計時，用戶使用簡儀科技的板卡與設備，實現了高效、精確的數據采集與處理。通過將TEMT6000傳感器連接到簡儀板卡的模擬輸入通道，C#程序能夠?qū)崟r讀取傳感器輸出的電壓信號，并將其轉換為對應的光照強度值。最終，采集到的數據被實時繪制為波形圖，直觀地展示了光照強度隨時間的變化情況。這種設計不僅提高了數據采集的自動化程度，還為后續的數據分析和處理提供了便利，使得用戶能夠更加直觀地了解環境光照的變化趨勢，為相關應用提供了有力支持。

挑戰

在設計TEMT6000 光線傳感器的實驗數據采集系統時，客戶主要面臨的挑戰包括Visual Studio的簡單培訓、對應驅動的下載與安裝、實時性顯示要求和便攜性要求。TEMT6000傳感器的輸出信號需要精確匹配簡儀板卡的輸入范圍，否則可能導致數據采集不準確或損壞硬件。此外，實時波形顯示對數據處理速度提出了較高要求，如何在保證數據采集精度的同時，實現快速、流暢的波形繪制，也是用戶面臨的一大難題。

解決方案

針對上述問題，簡儀為客戶提供了一種基于 Visual Studio 平臺的設計方法，利用 C#語言進行編寫，該平臺同樣具備虛擬儀器設計功能，具有豐富的工具包，如圖1所示。

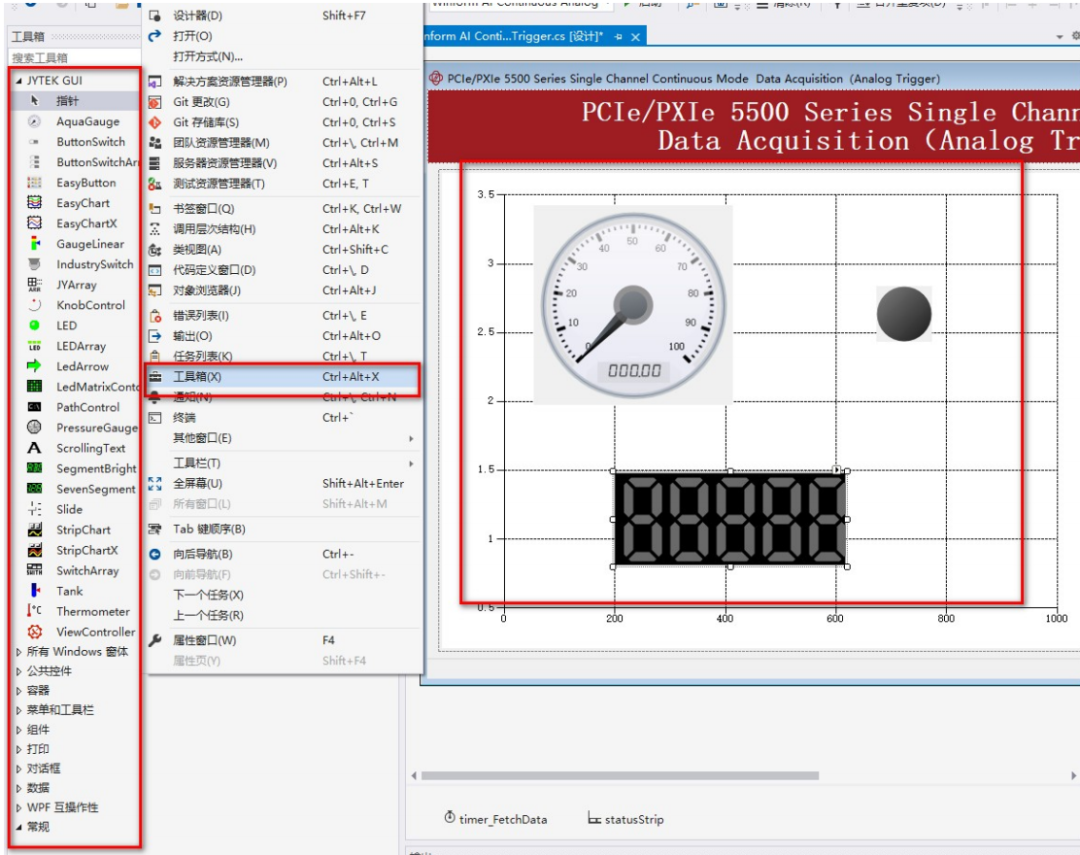

圖 1 VS平臺進行虛擬儀器設計時的工具包

利用該平臺進行數據采集時主要有五個步驟：創建任務、添加物理通道、配置參數、讀取采集結果、采集顯示。編寫程序如下:

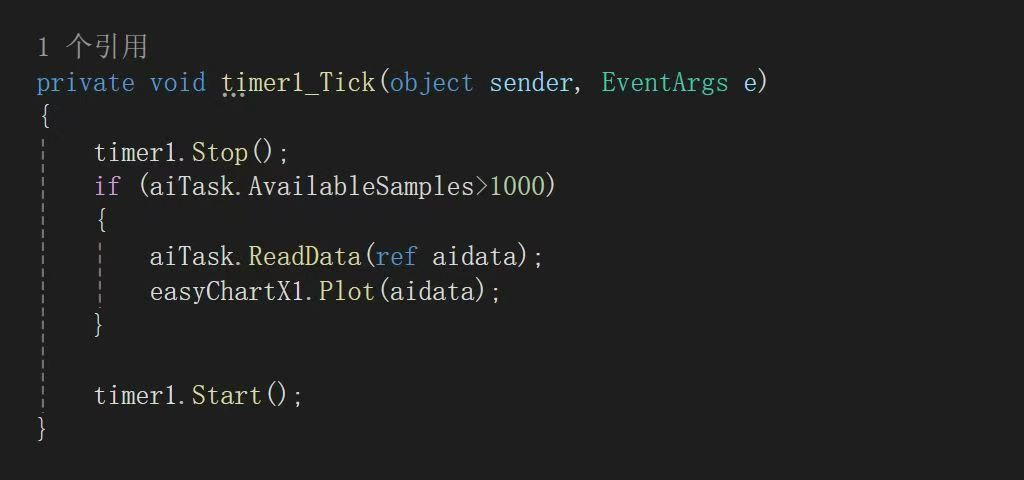

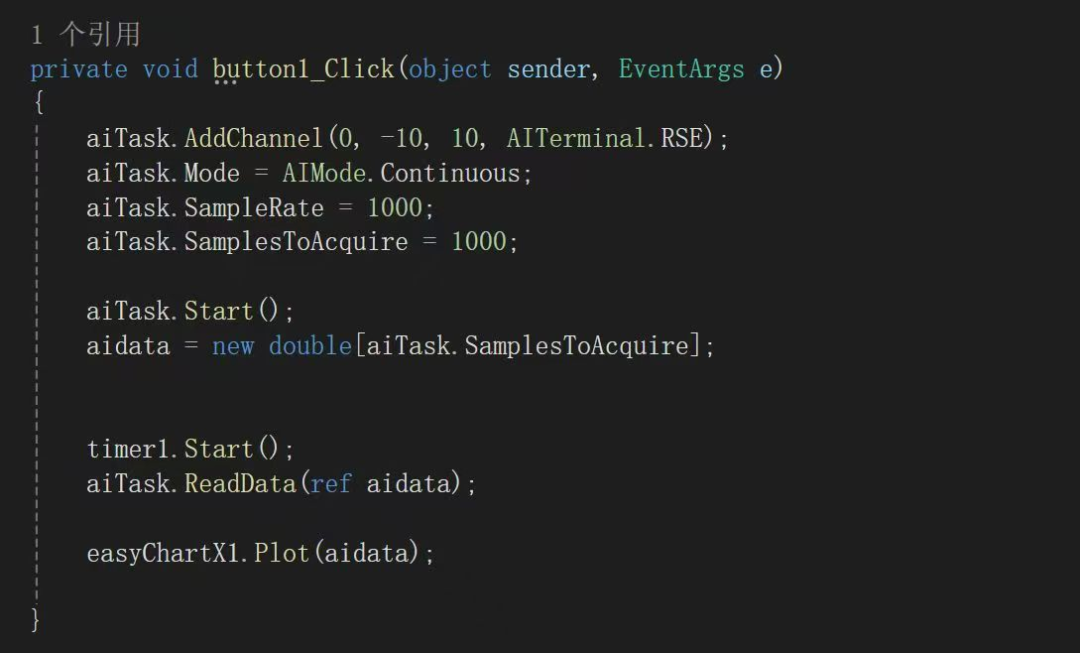

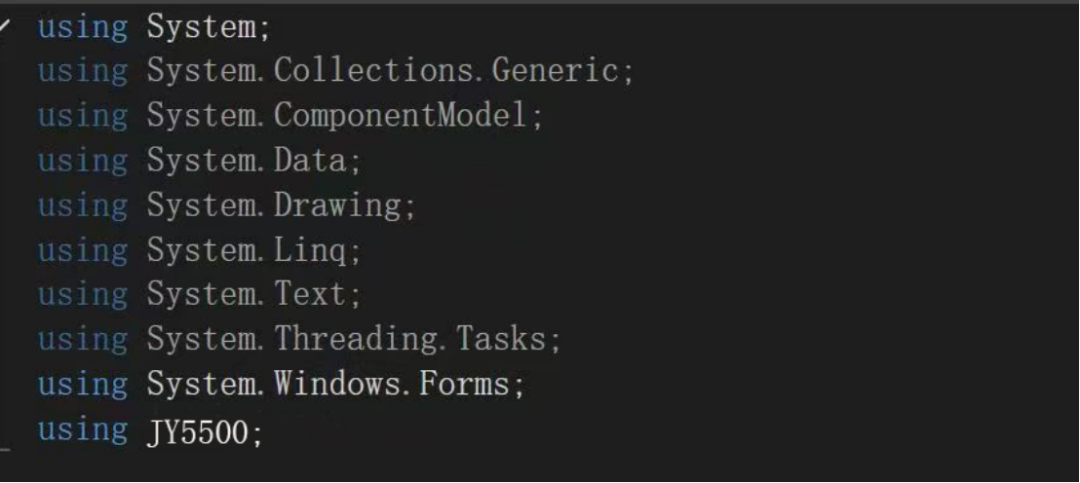

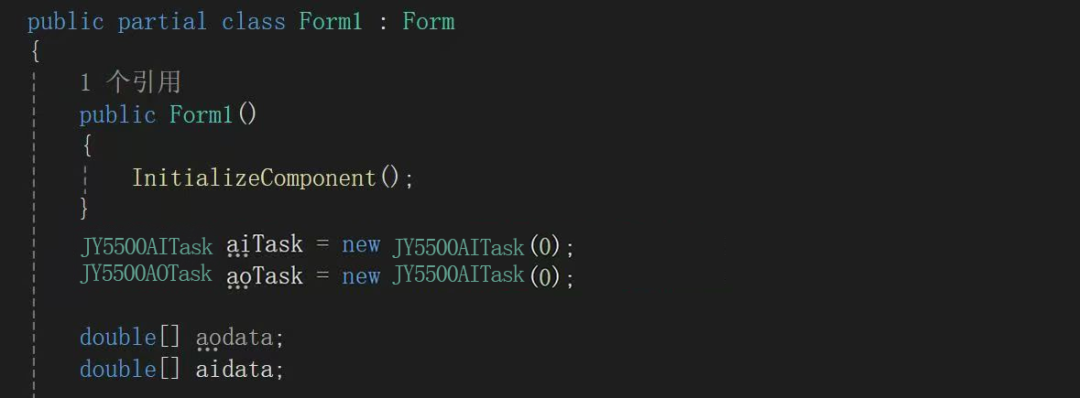

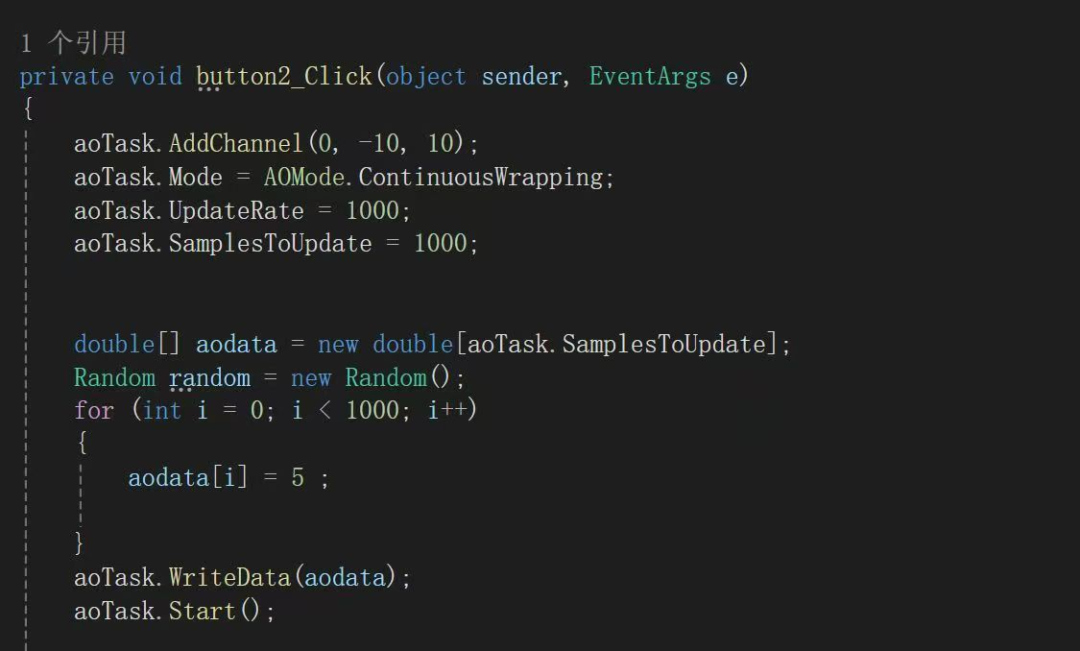

圖 2 設計程序

在運行程序前，用戶可以基于簡儀科技平臺上的測試模塊對傳感器進行檢測，以便排除硬件問題。接上光線傳感器后，利用測試平臺對傳感器進行測試，如圖3所示。

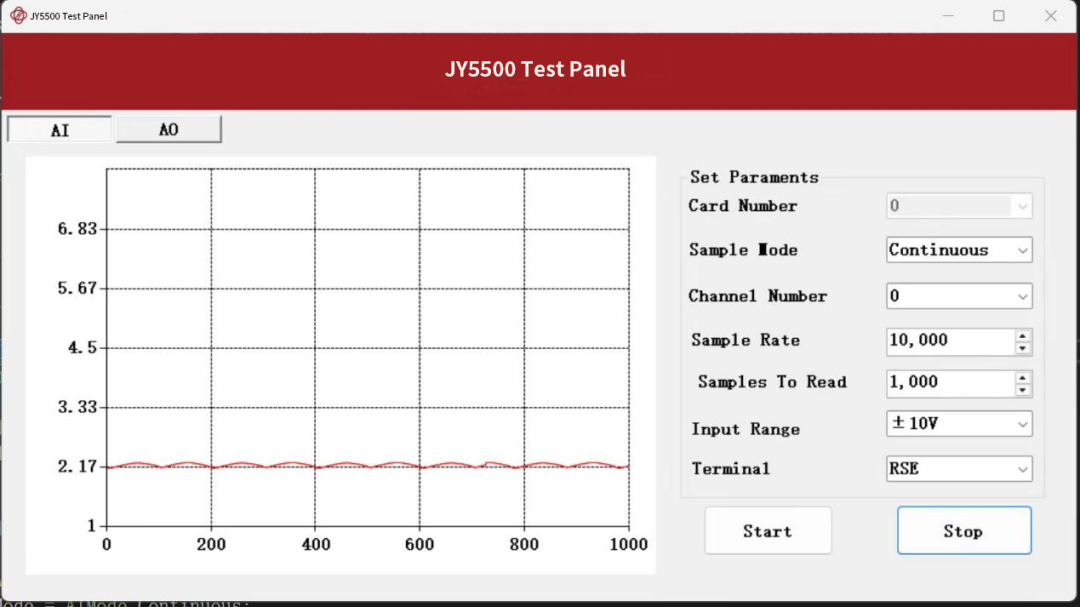

圖 3 Test Panel(未施加閃光燈時)

此時采集到的信號仍然是環境中的干擾噪聲(如日光燈的干擾等)，嘗試將光敏傳感器握于手中(相當于創造了一個黑暗環境，近似無光照)，此時觀察到的波形便是一條直線，由此也證實了目前圖3中的信號確實是電磁波干擾。

施加閃光燈光照，采集回來的信號如圖4所示。

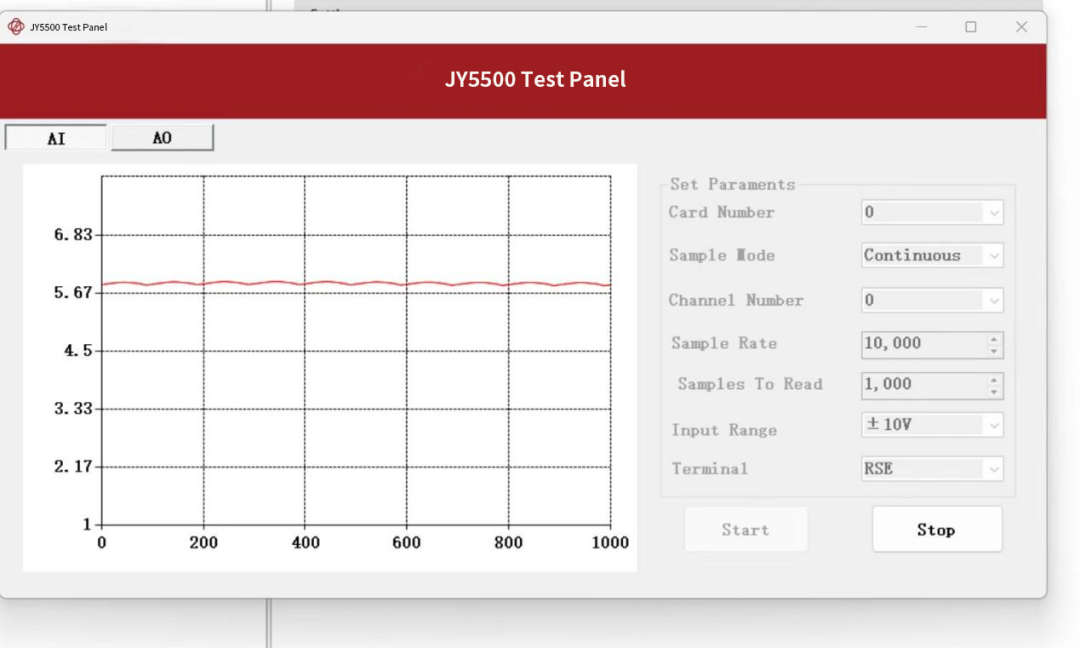

圖 4 Test Panel(施加閃光燈光照時)

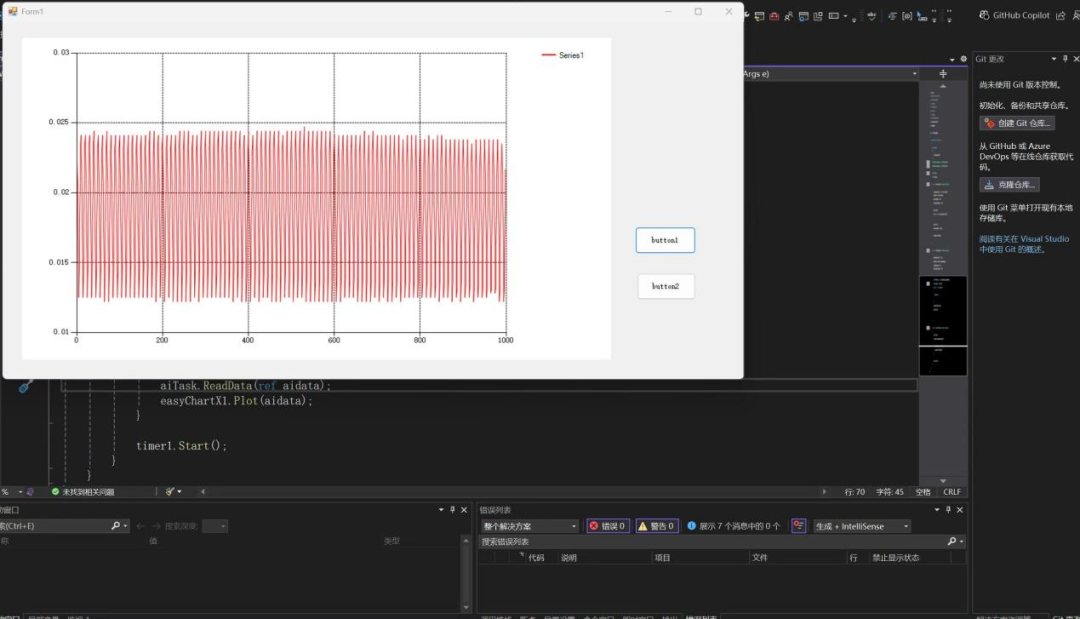

接入傳感器后運行圖2中的 C#程序，如圖5所示。

圖 5 運行C#程序

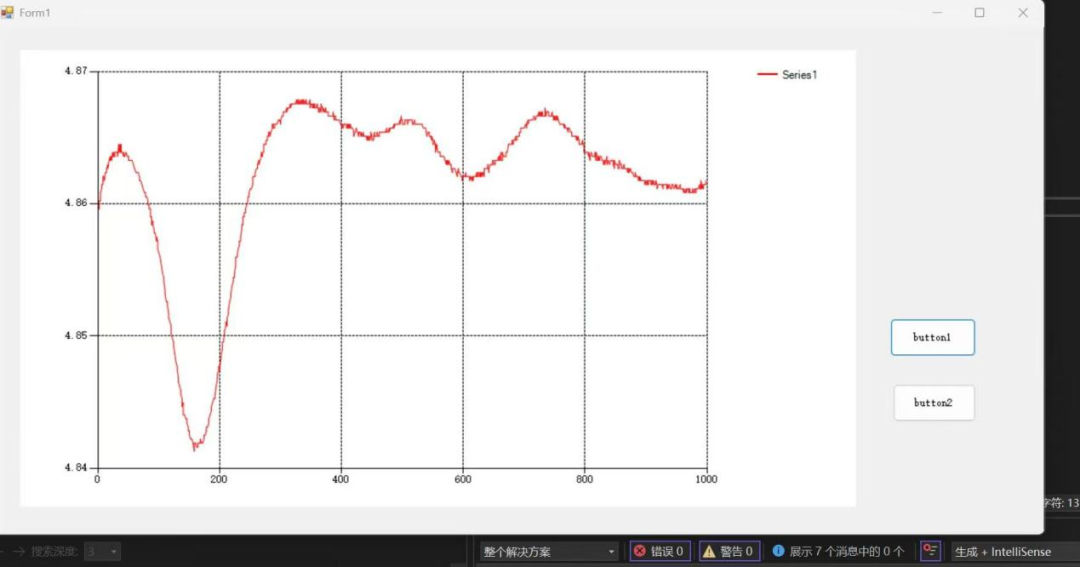

此時采集的仍是電磁波干擾信號。當開始施加光照時，波形如圖6所示。由圖6可知，施加光照后信號幅值增大，再疊加上噪聲干擾，因此呈現出上述波形。

圖 6 施加手機閃光燈光照時

使用的簡儀產品

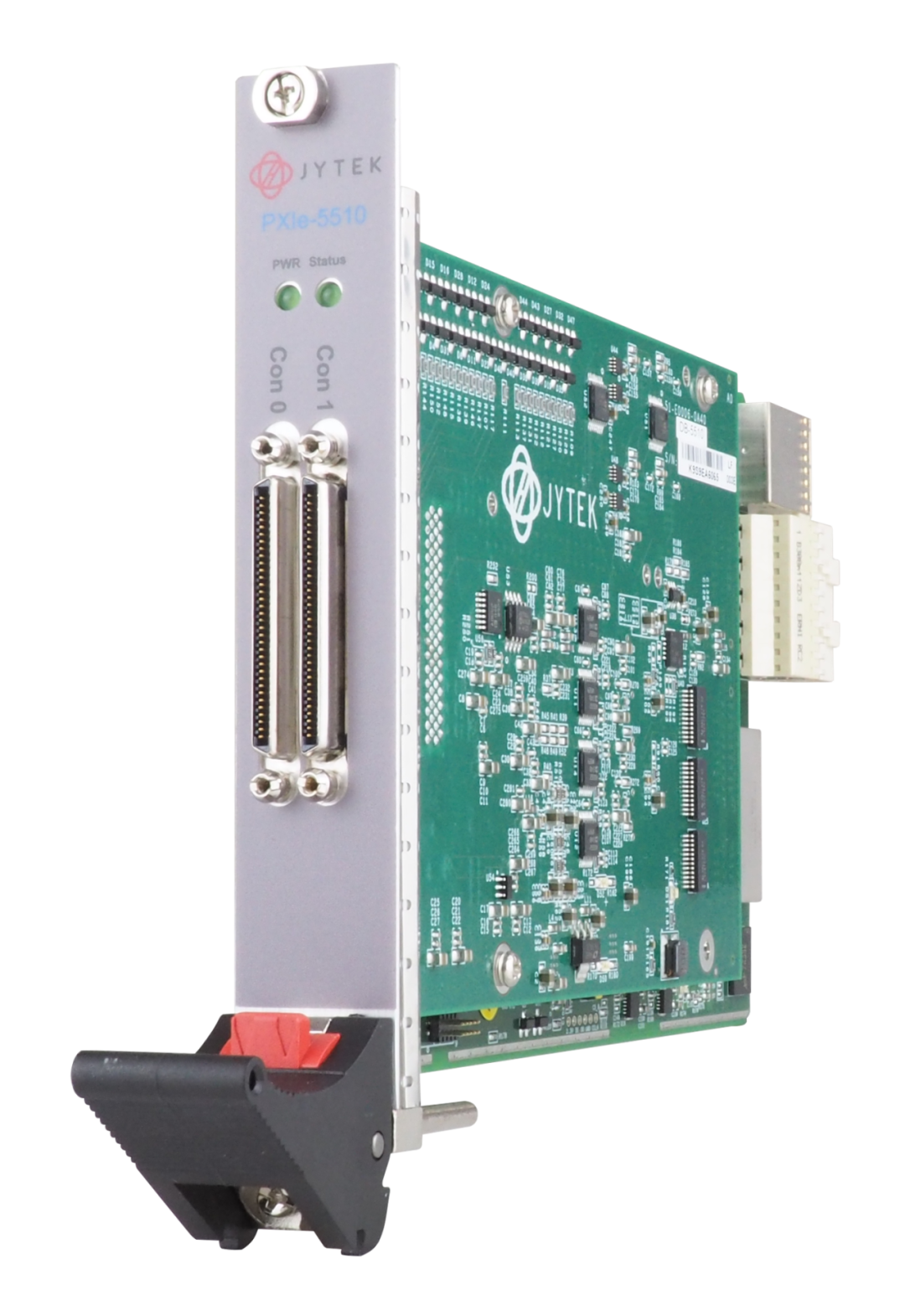

PXIe-5510

高精度140 ppm

18位分辨率

32路單端模擬輸入

模擬輸入范圍分為7檔：±10 V / ±5 V / ±2 V / ±1 V / ±0.5 V / ±0.2 V / ±0.1 V

板載64 M采樣點模擬輸入 FIFO

DMA, 用于模擬輸入輸出

4通道16位同步模擬輸出，帶波形發生功能

板載32 M采樣點模擬輸出FIFO

48通道6組（6個Port）TTL數字輸入輸出

4通道32位通用定時器/計數器；模擬/數字/軟件觸發

為什么選擇簡儀

成熟的產品：簡儀產品經過長期市場驗證，具有可靠的性能和穩定性。

POC驗證服務：簡儀提供售前的POC驗證服務，幫助客戶驗證產品性能和適用性。

高精度：簡儀的產品滿足了客戶對測試精度和可靠性的高要求。

成本效益：相比國外品牌，簡儀的解決方案不僅性能更優，而且在成本上具有明顯優勢，降低了客戶的整體制造成本。

供貨速度：簡儀能夠快速供貨，確保項目按時進行。

技術支持和快速響應能力：簡儀提供優質的本地化技術支持，快速響應客戶需求，幫助客戶解決問題，確保了測試任務的順利進行。

在設計基于TEMT6000光線傳感器的數據采集系統過程中，通過使用Visual Studio平臺，用戶成功實現了高效的數據處理和直觀的波形展示，顯著提升了用戶體驗。面對硬件兼容性和軟件接口復雜性等挑戰，簡儀提供了詳細的培訓和技術支持，確保客戶能夠快速上手并克服困難。同時，簡儀的產品在精度和性價比方面具備明顯優勢，這不僅滿足了客戶對質量的高要求，也幫助他們降低了整體制造成本。簡儀將繼續致力于為客戶提供高效、可靠的解決方案，推動各行業的智能化進程。
