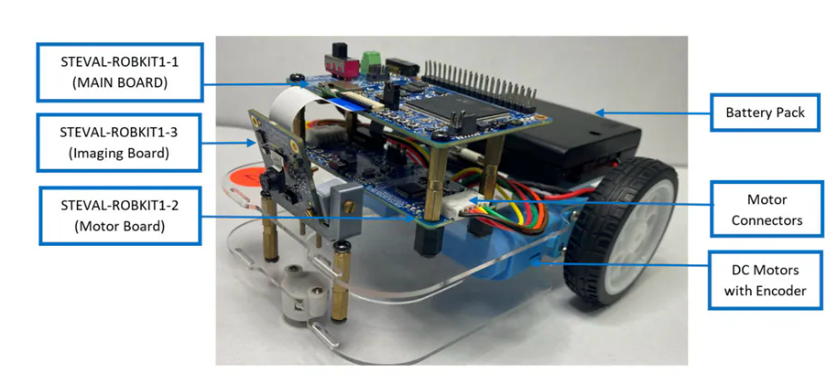

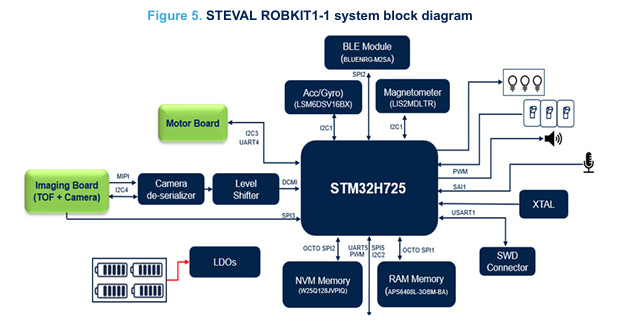

STEVAL-ROBKIT1機器人評估套件是一款全功能套件，旨在為機器人技術和應用的開發提供平臺。該套件采用模塊化設計，包含三塊板：主板、電機控制板和成像板。主板由STM32H725 MCU供電，其中集成了各種功能，同時控制電機板和成像板。電機板基于STM32G071微控制器，專門用于電機控制和驅動，利用電機驅動器調節機器人的運動速度和方向。成像板配有飛行時間（ToF）傳感器和攝像頭模塊，可感知周圍環境并與其進行智能交互。

慣性測量單元（IMU）和磁力計提供精確的定位和運動感知，可增強STMicro STEVAL-ROBKIT1的功能，對于動態環境中的導航和穩定性至關重要。低功耗BLUETOOTH^?^ (BLE) 模塊可實現無縫無線通信，支持移動接口控制。同時，可靠的固件使機器人能夠自主移動，并允許用戶運行不同的人工智能算法。

*附件：stevalrobkit1-開發手冊 原理圖+BOM.pdf

特性

• 模塊化設計，用于不同機器人應用
• 基于高性能 STM32H7 MCU
• 直流電機 + STM32G0 控制器，用于導航
• TOF傳感器，用于障礙物和懸崖檢測
• 單色攝像頭
• 板載外部閃存和PSRAM存儲器
• 通過手機應用進行控制
• 六軸IMU傳感器，用于加速度計
• 磁力計，實現位置精度
• 通過低失真數字麥克風，實現音頻信號檢測
• 通過蜂鳴器，實現聲音指示
• 通過經認證的 BlueNRG-M2SA模塊，實現BLE連接
• LED和按鍵，用于用戶界面
• 40引腳Raspberry Pi兼容GPIO連接器

應用

• 傳感功能
• 工廠自動化
• 家用電器和專業電器
• 工業電機控制
• 工業工具、電機驅動器和設備
• 個人電子設備
• 電動和機器人玩具

套件內容

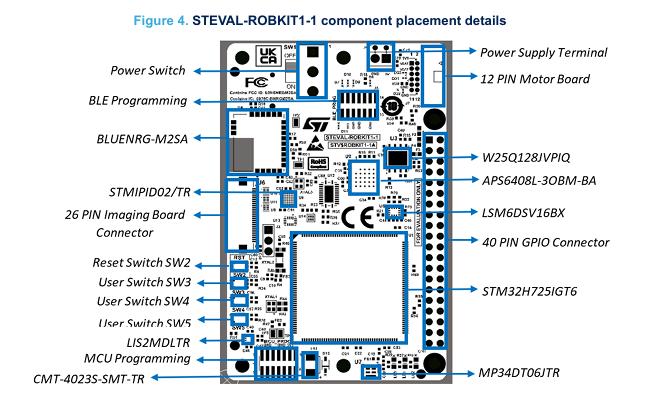

• STEVAL-ROBKIT1-1（主板，帶 STM32H725IGT6 控制器）
• STEVAL-ROBKIT1-2（電機板，帶 STM32G071CBT6 控制器）
• STEVAL-ROBKIT1-3（成像板，帶ToF傳感器和攝像頭模塊）

相關產品

STMicroelectronics STM32G0 32位微控制器 (MCU)

適合用于消費、工業和家電領域的主流微控制器。

Learn More關于STMicroelectronics STM32G0 32位微控制器 (MCU)View Products與STMicroelectronics STM32G0 32位微控制器 (MCU)相關

STMicroelectronics 低電壓STSPIN電機驅動器

面向采用各種額定功率、電機類型和各種系統分區的應用。

Learn More關于STMicroelectronics 低電壓STSPIN電機驅動器View Products與STMicroelectronics 低電壓STSPIN電機驅動器相關

STMicroelectronics BlueNRG-M2應用處理器模塊

符合BT 5.0版規范和BQE標準，可同時作為主器件和從器件。

Learn More關于STMicroelectronics BlueNRG-M2應用處理器模塊View Products與STMicroelectronics BlueNRG-M2應用處理器模塊相關

STMicroelectronics LSM6DSV16BX iNEMO三軸加速度計和陀螺儀

3-Xxis加速度計和陀螺儀是一款三軸數字加速度計和一款三軸數字陀螺儀。

Learn More關于STMicroelectronics LSM6DSV16BX iNEMO三軸加速度計和陀螺儀View Products與STMicroelectronics LSM6DSV16BX iNEMO三軸加速度計和陀螺儀相關

STMicroelectronics LIS2MDL數字輸出3軸磁力計

具有超低功耗、高性能、±50高斯的動態范圍以及16位數據輸出。

Learn More關于STMicroelectronics LIS2MDL數字輸出3軸磁力計View Products與STMicroelectronics LIS2MDL數字輸出3軸磁力計相關

STMicroelectronics MP34DT06J MEMS麥克風

超緊湊、全向、低功耗、低失真數字音頻傳感器，具有64dB SNR。

Learn More關于STMicroelectronics MP34DT06J MEMS麥克風View Products與STMicroelectronics MP34DT06J MEMS麥克風相關

STMicroelectronics LSM6DSRX iNEMO慣性模塊

一款系統級封裝器件，配備3D數字加速度計和3D數字陀螺儀。

Learn More關于STMicroelectronics LSM6DSRX iNEMO慣性模塊View Products與STMicroelectronics LSM6DSRX iNEMO慣性模塊相關

STMicroelectronics VL53L8CX 8x8多區域飛行時間傳感器

提高了環境光下的性能，降低了功耗。

Learn More關于STMicroelectronics VL53L8CX 8x8多區域飛行時間傳感器View Products與STMicroelectronics VL53L8CX 8x8多區域飛行時間傳感器相關

STMicroelectronics CAM-56G3單色專業模塊

設計用于無縫評估和集成VD56G3 150萬像素單色圖像傳感器。

Learn More關于STMicroelectronics CAM-56G3單色專業模塊View Products與STMicroelectronics CAM-56G3單色專業模塊相關

STMicroelectronics STM32H7高性能MCU

基于高性能Arm Cortex-M7 32位RISC內核，工作頻率高達400MHz。

Learn More關于STMicroelectronics STM32H7高性能MCUView Products與STMicroelectronics STM32H7高性能MCU相關

其他資源

• 原理圖
• 智能手機應用，適用于安卓和iOS平臺
• STEVAL-ROBKIT1評估板固件，用于機器人應用
• STEVAL-ROBKIT1入門指南
