概述
GD32H75E產品系列支持EtherCAT?從站控制器。其主頻高達600MHz，支持高達3840K Flash和1024K SARM。還集成了一系列數字和模擬外設資源，提供 BGA240 封裝選項。其中搭配的是兆易創新的GDSCN832系列EtherCAT?從站控制器，GDESC系列提供QFN64封裝型號。可廣泛適用于伺服控制、變頻驅動、工業PLC、工業通訊模塊等各類應用場景。
數據表：*附件：GD32H75E Arm Cortex-M7 32-bit MCU技術手冊.pdf
● 2 個內置PHY+ 1個MII擴展接口
● 8xFieldbus Memory Management Units (FMMUs)
● 8個同步管理器 (Sync Manager Entities)
● 8KB DPRAM
● 64-bit分布式時鐘，支持主從站同步，精度低于1uS
● 支持8/16位串行/并行口通信，支持SPI/QSPI/OSPI從機接口，支持EXMC同步模式
● 支持1.8V-3.3V可變電壓I/O

GD32H75E系列器件是基于Arm? Cortex?-M7處理器的32位通用微控制器。Arm? Cortex?-M7處理器包括64位AMBA4 AXI、32位AHB外設（AHBP）端口、32位AHB從設備端口，用于外部主設備訪問內存，以及用于CoreSight調試組件的APB接口。存儲器的組織采用了哈佛結構，預先定義的存儲器映射和高達4 GB的存儲空間，充分保證了系統的靈活性和可擴展性。

GD32H75E器件的系統架構示意圖

Arm Cortex?-M7 處理器

Arm? Cortex?-M7處理器是一種高效、高性能的嵌入式處理器，具有低中斷延遲、低調試成本以及與現有Cortex-M配置文件處理器的向后兼容性。處理器有一個有序的超標量流水線，因為有多個內存接口，這意味著許多指令可以雙重發布，包括加載/加載和加載/存儲指令對。Cortex?-M7是一款高性能處理器，具有帶分支預測的6級超標量流水線和可選的FPU，能夠進行單精度和可選的雙精度運算。指令和數據總線已比以前的32位總線擴大到64位寬。

處理器支持的接口包括：

• 64位AXI4接口
• 32位AHB主機接口
• 32位AHB從機接口
• 64位指令TCM接口
• 2x32位數據TCM接口

處理器包含以下外部接口：

• AHBP接口
• AHBS接口
• AHBD接口
• 外部專用外圍總線
• ATB接口
• TCM接口
• 交叉觸發接口
• MBIST接口
• AXIM接口

Cortex?-M7處理器基于ARMv7架構，并且支持一個強大且可擴展的指令集，包括通用數據處理I/O控制任務、增強的數據處理位域操作、DSP（數字信號處理)和浮點運算指令。下面列出由Cortex?-M7提供的一些系統外設：

• 嵌套式向量型中斷控制器（NVIC）
• 閃存地址重載及斷點單元（FPB）
• 數據觀測點及跟蹤單元（DWT）
• 指令跟蹤宏單元（ITM）
• JTAG或SWD調試接口
• 跟蹤端口接口單元（TPIU）

Cortex-M7處理器結構框圖

功能說明

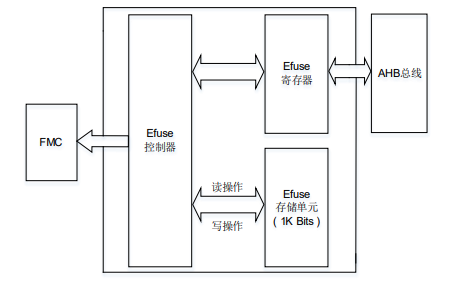

模塊框圖

熔絲控制器實現了熔絲的讀寫操作邏輯，其中熔絲模塊的存儲單元共計1K比特。

（圖中展示了FMC與Eftuse控制器相連，Eftuse控制器分別與Eftuse寄存器、Eftuse存儲單元（1K Bits）有讀寫操作連接，Eftuse寄存器與AHB總線相連 ）

熔絲采用了double - bit冗余備份機制，前512比特數據和后512比特數據互相備份，從而有效保證數據的正確性。當編程熔絲的第n比特時，熔絲控制器會同時編程第n及n + 512比特。
當讀取熔絲的第n比特時，熔絲控制器會同時讀取第n及n+512比特，并將讀取的結果進行或運算，最終將運算結果返回至參數寄存器中。以上過程全部由芯片內部進行處理，用戶操作時只需訪問前512比特即可，后512比特數據用戶不可訪問。
