在使用TwinCAT測試EtherCAT EOE功能時，我們會發現正常是無法使用Wireshark去進行網絡抓包抓取EtherCAT報文的，今天這篇文章就帶大家來上手EtherCAT抓包方式。

準備環境

硬件環境：

EtherKit開發板

網線一根

Type-C USB線一根

軟件環境

TwinCAT3

RT-Thread studio

wireshark

EtherCAT EOE工程下載

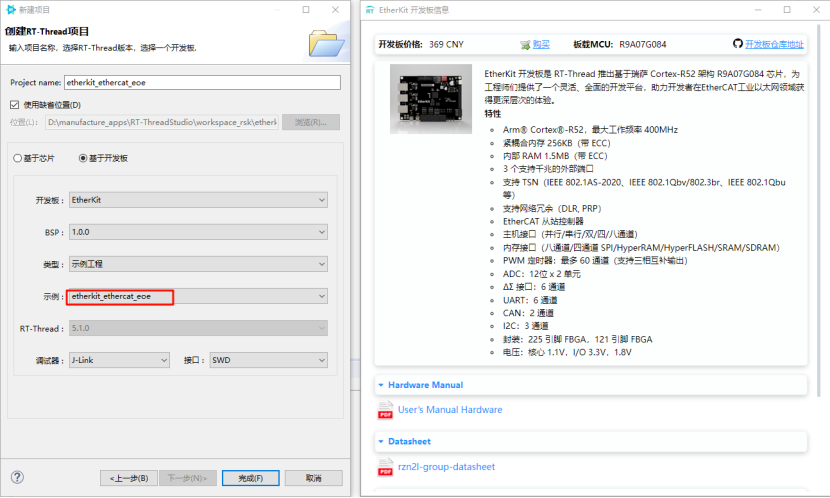

首先 RT-Thread studio 安裝 EtherKit SDK 包，然后新建一個示例工程：etherkit_ethercat_eoe，編譯并下載程序；

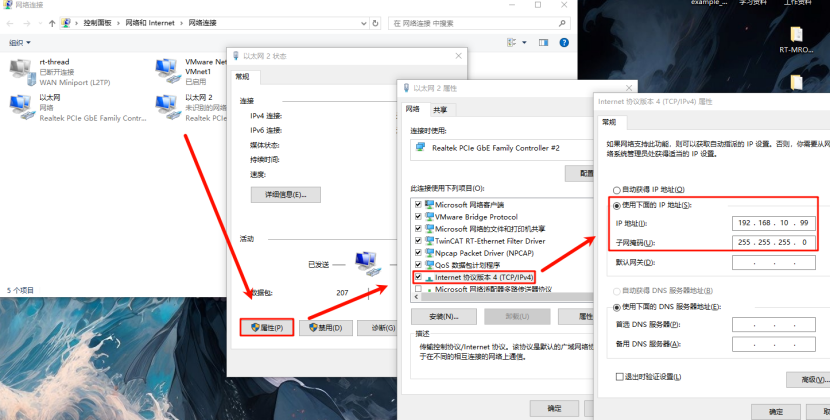

將電腦一端網線連接至 EtherKit 的 ETH0，同時修改以太網適配器IP保持與從站IP在同一網段下：

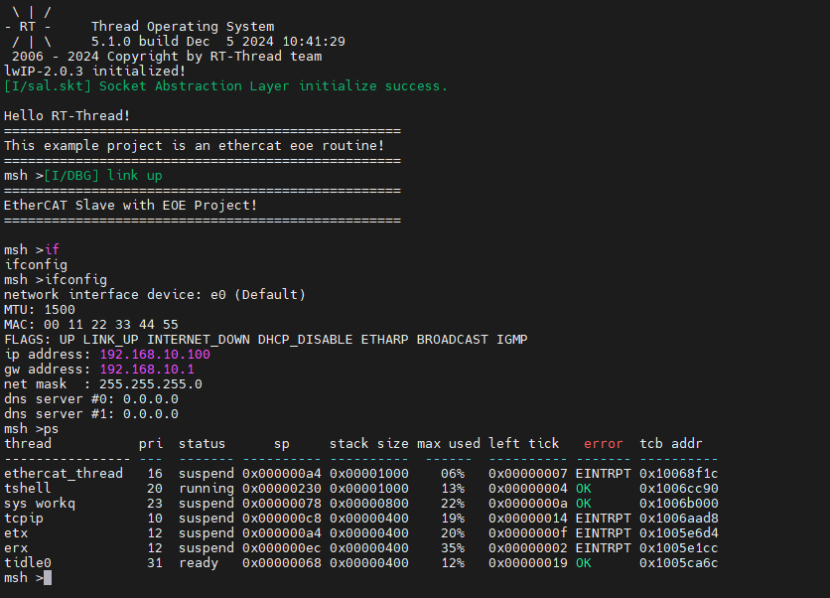

觀察開發板串口狀態，此時可以看到 eoe app 已經正常運行了：

TwinCAT3 模擬EtherCAT主站啟動

在啟動 TwinCAT3過程中還需要配置ESI文件及安裝Twin CAT驅動，可參考EtherKit用戶手冊，此處不再詳述；

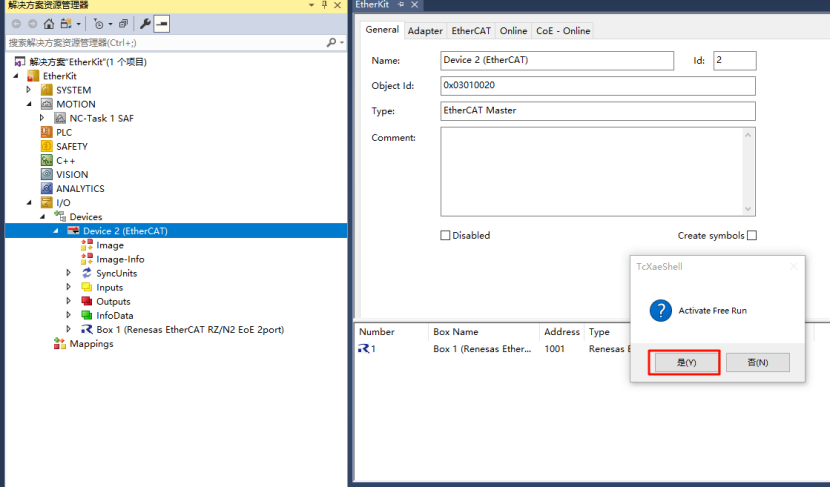

接下來我們主站掃描從站設備，并激活該從站設備：

激活從站設備后可以看到 EtherKit 開發板板載以太網指示燈正常工作，同時默認從站DC模式為 SM-Synchron :

TwinCAT3配置DC-Synchron

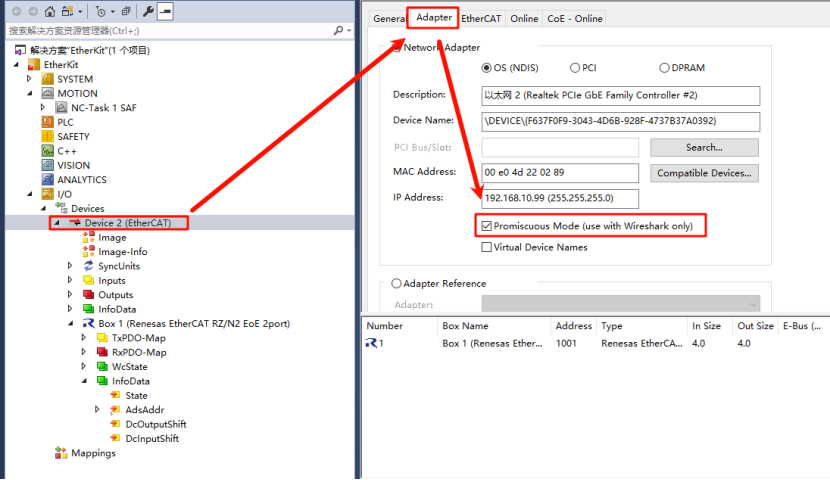

首先我們需要開啟 wireshark 抓包支持，右鍵點擊 Device，在 Adapter 中勾選 Promiscuous Mode（use with Wireshark only）來開啟混雜模式；

接著我們需要先切換DC模式，由默認的 SM-Synchron 模式切換為 DC-Synchron；

接著我們點擊上方導航欄 TwinCAT->Restart TwinCAT(config Mode)；

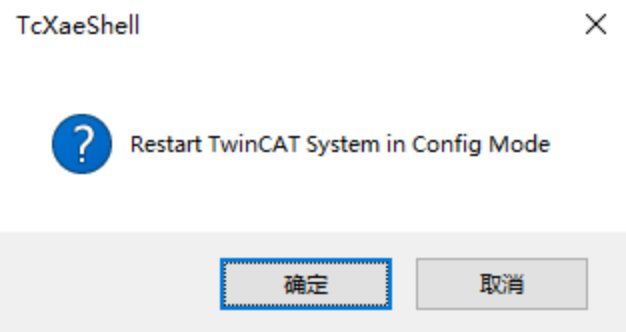

提示 Restart TwinCAT system in config Mode，點擊確定；

shell再次提示 Load IO設備，點擊確定；

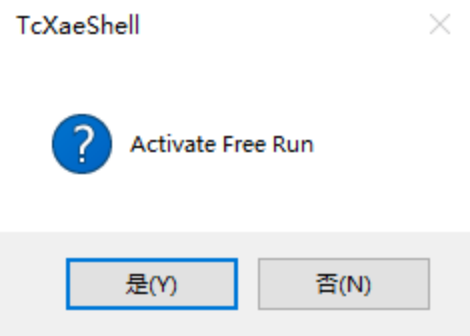

然后點擊激活；

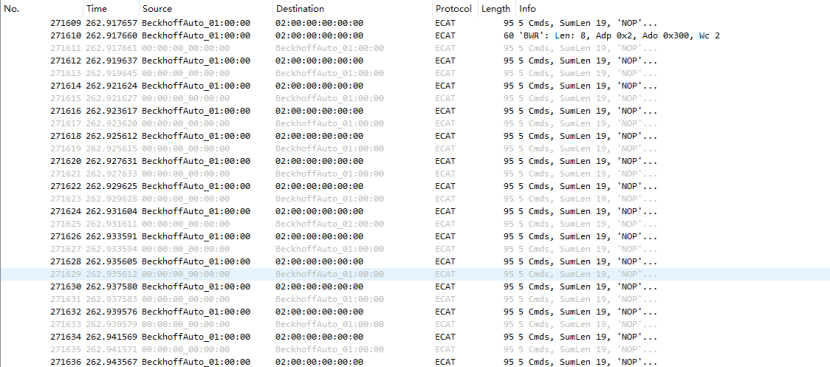

接著我們再切換回 SM-Synchron，并打開wireshark，選擇對應的網卡設備，此時就可以看到ECAT報文了；

EtherCAT數據幀結構

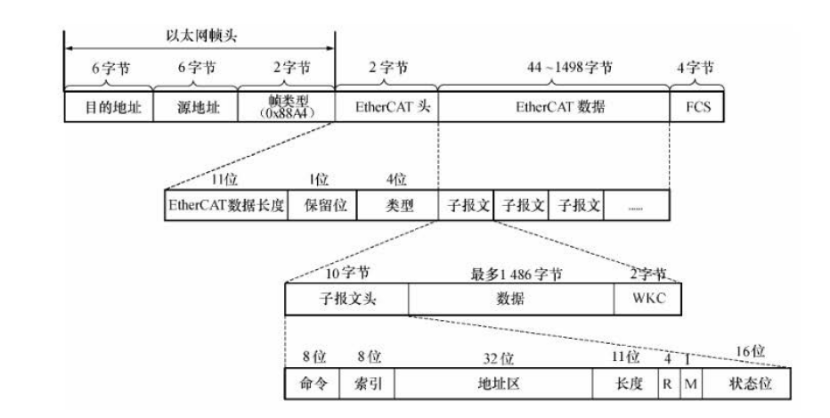

EtherCAT數據直接使用以太網數據幀進行傳輸，幀類型為0x88A4。一個EtherCAT數據包括2個字節的數據頭和44~1498字節的數據，其中數據區由一個或多個EtherCAT子報文組成，每個子報文對應獨立的設備或從站存儲區域；

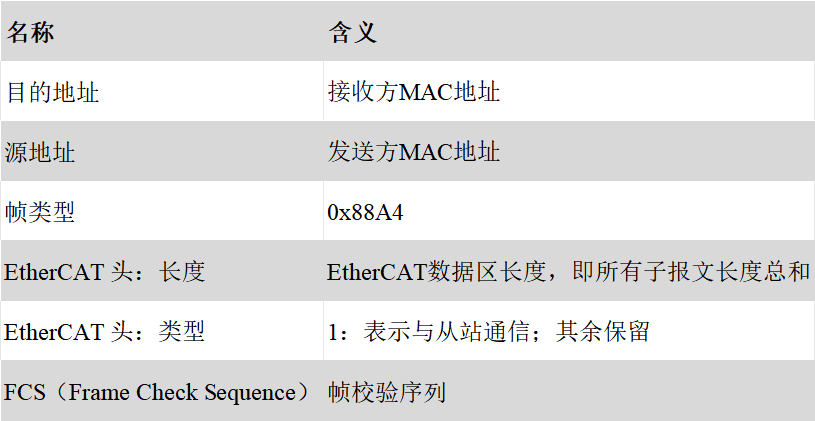

EtherCAT幀結構定義

EtherCAT幀結構定義

每個EtherCAT子報文包括子報文頭、數據域和相應的工作計數器（WKC，Working Counter）；WKC記錄了子報文被從站操作的次數，主站為每個通信服務子報文設置預期的WKC，發送子報文中的工作計數器初值為0，子報文被從站正確處理后，工作計數器將增加一個增量，主站比較返回子報文中的WKC和預期WKC來判斷子報文是否被正確處理；WKC由ESC在處理數據幀的同時進行處理，不同的通信服務對WKC的增加方式不同；

EtherCAT子報文結構定義

EtherCAT報文分析

1.請求報文

首先我們設置過濾規則：

ecat.cmd==BRD && ecat.ado==0x130

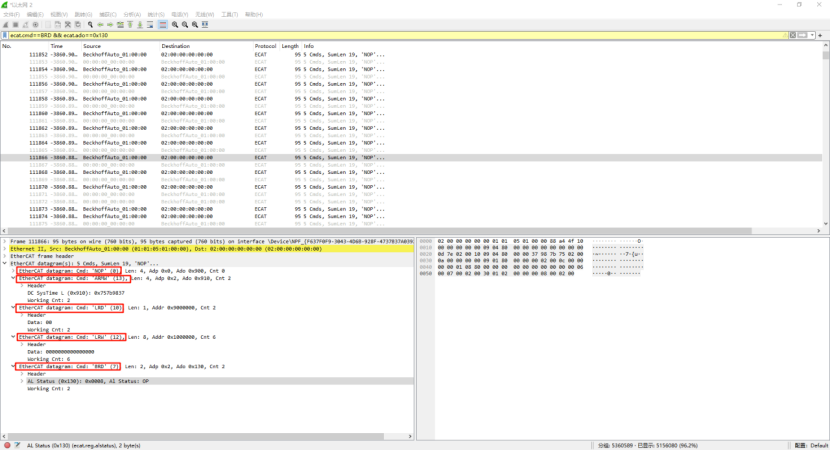

我們隨機抓取一條BRD報文，主站向從站發送的偏移地址為 0x130 的報文，表示讀取從站特定寄存器（如設備標識符、狀態字等）的值。此類報文在系統初始化或狀態監測中常被使用。

2.應答報文

從站啟動過程：主站依次向偏移地址 0x120 發送 1、2、4、8 命令，控制從站依次進入初始化（INIT）、預操作（PRE-OP）、安全模式（SAFE-OP）和操作模式（OP）：

ecat.ado==0x120 && (ecat.adp==0x03e9 ||ecat.adp==0xffff)

其中 ecat.adp == 0xffff 表示廣播方式，主站向所有從站發送命令；而 ecat.adp==0x03e9（例如）表示特定從站地址（可根據實際地址修改）發送控制命令。

3.控制命令與EOE報文過濾

我們使用如下過濾規則來抓取EtherCAT控制命令與以太網封裝（EOE, Ethernet over EtherCAT）相關的報文：

(ecat.ado==0x120 || ecat_mailbox.eoe) && (ecat.adp==0x03e9 || ecat.adp==0xffff)

解析說明

ecat.ado==0x120：表示抓取訪問地址偏移 0x120 的寄存器命令，此為 從站狀態控制寄存器，主站通過它向從站發送模式切換指令（如INIT、PRE-OP、SAFE-OP、OP）；

ecat_mailbox.eoe：表示抓取所有 EOE協議封裝的以太網數據，EOE允許通過EtherCAT傳輸標準以太網幀（如TCP/IP、UDP）；

ecat.adp==0x03e9：指定從站地址為 0x03e9（十進制1001），用于單個從站點對點通信；

ecat.adp==0xffff：表示廣播命令，主站向所有從站同時發起操作。

應用場景

此過濾規則可用于同時監控：

主站對某個從站（或全部從站）的工作模式控制行為；

通過EOE傳輸?shù)臄?shù)據幀（常見于使用TCP/IP通信的EtherCAT從站，如帶IP接口的遠程IO模塊或工業攝像頭）；

下面是使用Wireshark實際抓包情況：

4. EtherCAT EOE抓包TCP報文

首先我們修改工程目錄下的 src/hal_entry.c 文件，將該文件全部替換為如下代碼：

/** Copyright (c) 2006-2024, RT-Thread Development Team** SPDX-License-Identifier: Apache-2.0** Change Logs:* Date Author Notes* 2024-03-11 Wangyuqiang first version*/#include#include"hal_data.h"#include#include#include#include#include#include#defineBUFSZ (1024)staticconstcharsend_data[] ="This is TCP Server from RT-Thread.";voidhal_entry(void){ rt_kprintf("\nHello RT-Thread!\n"); rt_kprintf("==================================================\n"); rt_kprintf("This example project is an ethercat eoe routine!\n"); rt_kprintf("==================================================\n");}staticvoidtcpserv(void*parameter){ char*recv_data;/* 用于接收的指針，后面會做一次動態分配以請求可用內存 */ socklen_tsin_size; intsock, connected, bytes_received; structsockaddr_inserver_addr, client_addr; rt_bool_tstop = RT_FALSE;/* 停止標志 */ intret; recv_data =rt_malloc(BUFSZ +1);/* 分配接收用的數據緩沖 */ if(recv_data == RT_NULL) { rt_kprintf("No memory\n"); return; } /* 一個socket在使用前，需要預先創建出來，指定SOCK_STREAM為TCP的socket */ if((sock =socket(AF_INET, SOCK_STREAM,0)) ==-1) { /* 創建失敗的錯誤處理 */ rt_kprintf("Socket error\n"); /* 釋放已分配的接收緩沖 */ rt_free(recv_data); return; } /* 初始化服務端地址 */ server_addr.sin_family = AF_INET; server_addr.sin_port =htons(5000);/* 服務端工作的端口 */ server_addr.sin_addr.s_addr = INADDR_ANY; rt_memset(&(server_addr.sin_zero),0,sizeof(server_addr.sin_zero)); /* 綁定socket到服務端地址 */ if(bind(sock, (structsockaddr *)&server_addr,sizeof(structsockaddr)) ==-1) { /* 綁定失敗 */ rt_kprintf("Unable to bind\n"); /* 釋放已分配的接收緩沖 */ rt_free(recv_data); return; } /* 在socket上進行監聽 */ if(listen(sock,5) ==-1) { rt_kprintf("Listen error\n"); /* release recv buffer */ rt_free(recv_data); return; } rt_kprintf("\nTCPServer Waiting for client on port 5000...\n"); while(stop != RT_TRUE) { sin_size =sizeof(structsockaddr_in); /* 接受一個客戶端連接socket的請求，這個函數調用是阻塞式的 */ connected =accept(sock, (structsockaddr *)&client_addr, &sin_size); /* 返回的是連接成功的socket */ if(connected

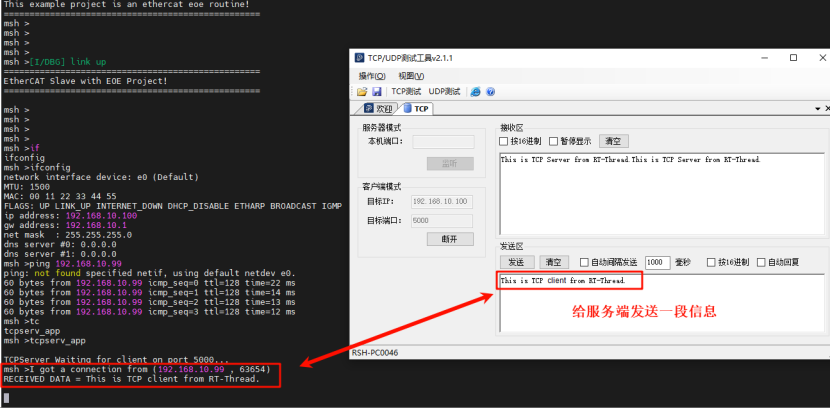

編譯下載后重新燒錄程序并啟動，在從站成功連接到主站后，執行 tcpserv_app 指令來啟動一個 TCP Server：

同時我們打開 TCP 測試軟件，配置 TCP 客戶端，配置信息如下：

目標IP：192.168.10.100（從站IP）

目標端口：5000

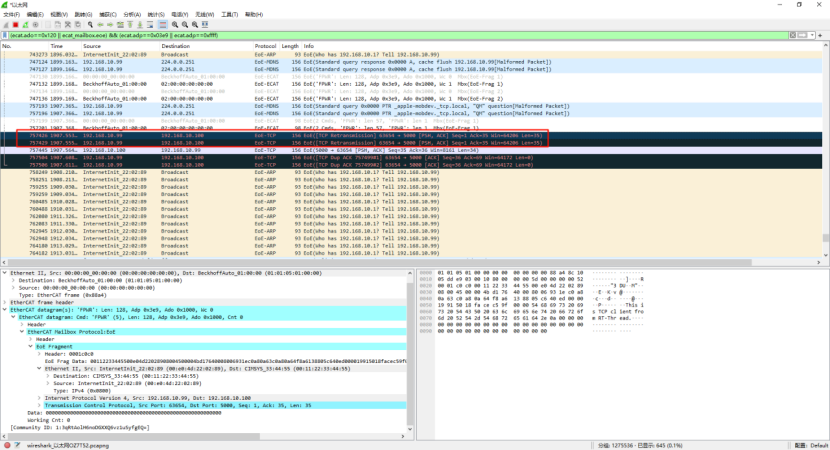

同時打開 Wireshark ，查看 EtherCAT EOE網絡下的 TCP報文能夠被成功捕獲：

附錄1 EtherCAT通信服務命令

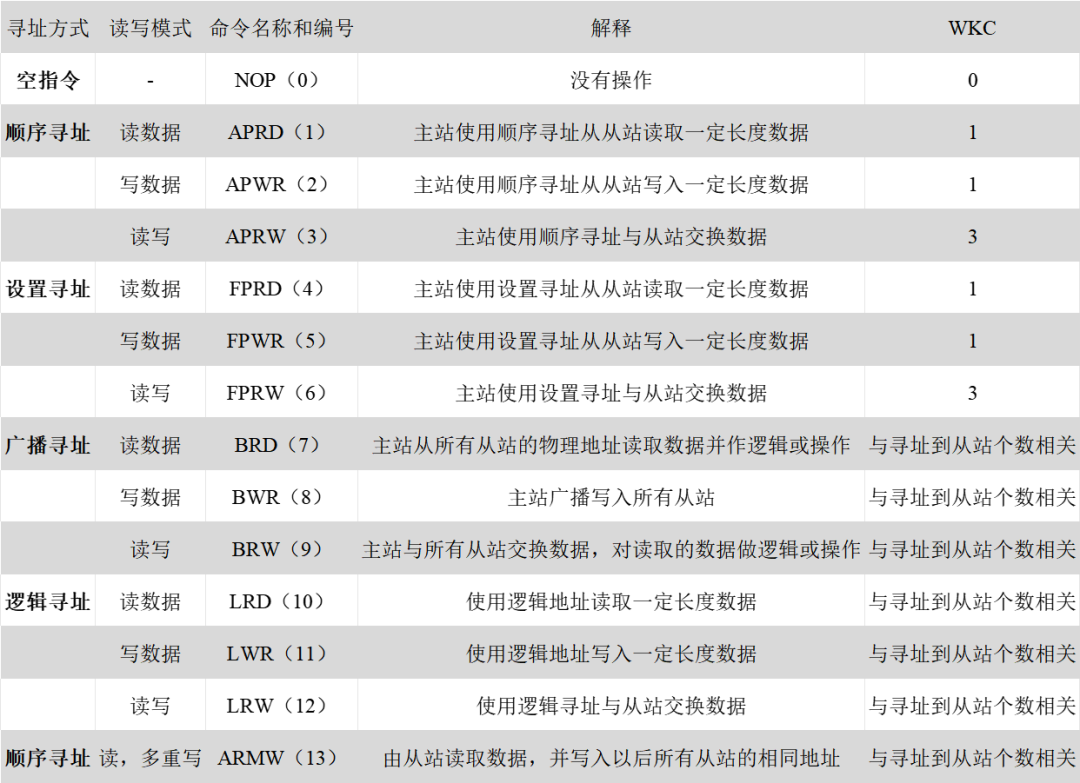

EtherCAT 子報文所有的服務都是以主站操作描述的。數據鏈路層去規定了從站內部物理存儲、讀寫和交換（讀取并馬上寫入）數據的服務。讀寫操作和尋址方式共同決定了子報文的通信服務類型， 由子報文頭中的命令字節表示：

主站接收到返回數據幀后，檢查子報文中的WKC，如果不等于預期值，則表示此子報文沒有被正確處理。子報文的WKC預期值與通信服務類型和尋址地址相關。子報文經過某一個從站時，如果是單獨地讀或?qū)懖僮鳎?WKC 加1 。如果是讀寫操作， 讀成功時WKC加1，寫成功時WKC 加2 ，讀寫全部完成時WKC加3，子報文由多個從站處理時， WKC是各個從站處理結果的累加。

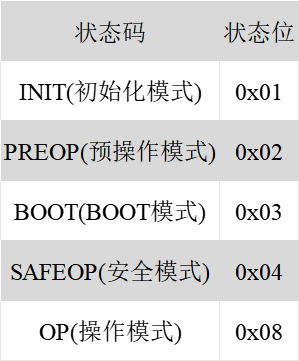

附錄2 EtherCAT狀態碼
