ProfibusDP主站轉ModbusRTU網關快速配置案例

在工業自動化領域，通信協議的轉換是實現設備間數據交換和遠程控制的關鍵技術之一。本文將詳細介紹如何通過ProfibusDP主站轉ModbusRTU網關（以XD-MDPBM20模塊為例）來實現這一功能，并給出配置案例。

ProfibusDP作為一種廣泛應用于工業現場總線通信的標準，具有高實時性和強大的數據處理能力。然而，在一些應用場景中，需要將ProfibusDP網絡中的數據傳輸至ModbusRTU協議的設備，如綜合保護裝置（綜保）。

這時就需要一個可靠的通信網關來橋接這兩種不同的協議。 XD-MDPBM20模塊正是這樣一個解決方案。該模塊不僅支持ProfibusDP到ModbusRTU的協議轉換，還具備強大的數據處理能力和靈活的配置選項，能夠適應多種復雜的工業環境。

配置步驟

1. 準備工作：確保手頭有必要的工具和資料，包括ProfibusDP主站設備、XD-MDPBM20模塊、綜合保護裝置以及相應的配置軟件。

2. 連接模塊：使用USB線將XD-MDPBM20模塊與計算機連接。此時，計算機上會生成一個虛擬串口，用于后續的配置和調試。

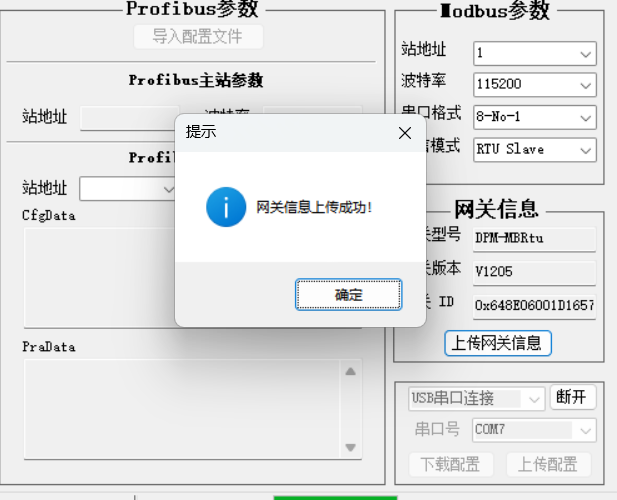

3. 上傳網關信息：打開配置軟件后，首先點擊“上傳網關信息”按鈕。這一步是為了測試配置軟件與網關之間的通信是否正常。如果通信成功，配置軟件會顯示網關的信息；如果失敗，則無法進行后續的配置操作。

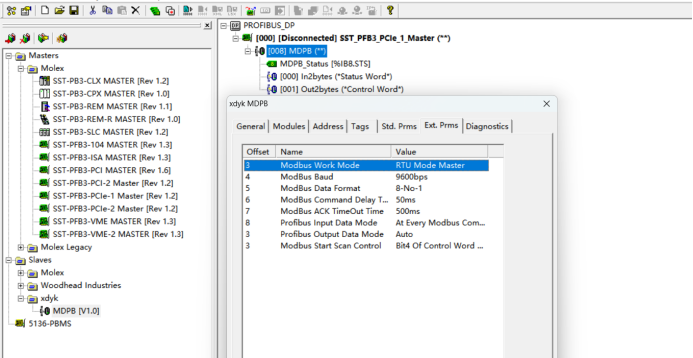

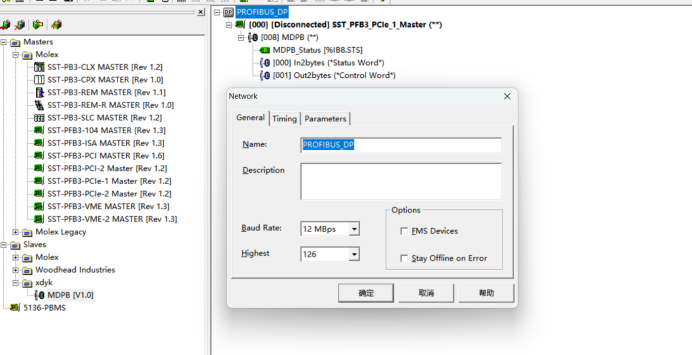

4. 配置ProfibusDP參數：在配置軟件中設置ProfibusDP的相關參數，包括波特率、站點地址等。這些參數應與ProfibusDP主站設備的設置保持一致。

5. 配置ModbusRTU參數：接著設置ModbusRTU的通信參數，如波特率、數據位、停止位和校驗方式。這些設置需要與目標設備的ModbusRTU接口相匹配。

6. 映射數據地址：為了實現數據的雙向傳輸，需要在配置軟件中定義ProfibusDP數據地址與ModbusRTU寄存器地址之間的映射關系。這樣，當ProfibusDP主站發送請求時，網關可以根據預定義的規則將數據正確轉發到對應的ModbusRTU寄存器中。

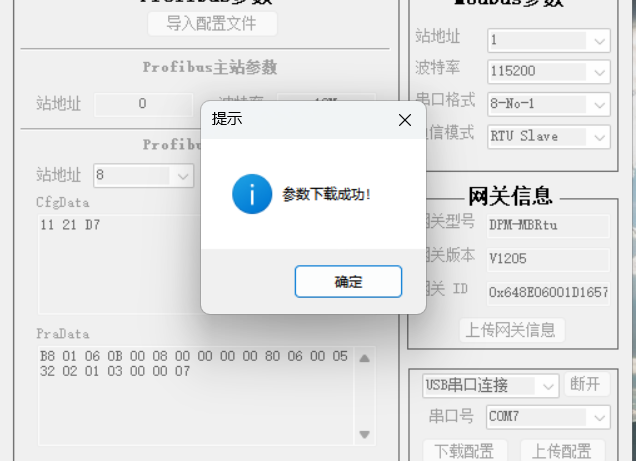

7. 下載配置：完成以上設置后，將配置下載到XD-MDPBM20模塊中。此時，模塊會按照新配置運行，實現ProfibusDP與ModbusRTU之間的數據交換。

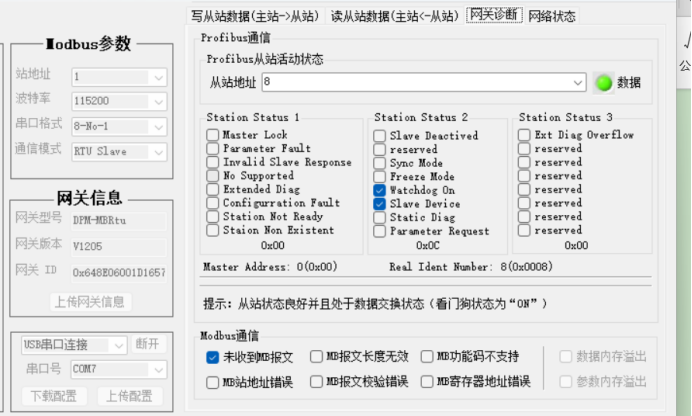

8. 測試通信：最后一步是驗證整個系統的通信是否正常。可以通過發送命令或讀取數據的方式檢查ProfibusDP主站是否能夠正確控制綜合保護裝置，反之亦然。 通過上述步驟，我們可以輕松地完成ProfibusDP主站轉ModbusRTU網關的配置工作。這種配置方式大大提高了工業自動化系統中不同設備間的互操作性，為構建更加靈活高效的控制系統提供了強有力的技術支持。
