概述
ADG3123是一款8通道、同相CMOS轉高壓電平轉換器，采用增強型LC^2^MOS工藝制造，能夠以高電源電壓工作，同時保持超低功耗。

該器件的內部結構可確保與采用2.3 V至5.5 V電源供電的邏輯電路兼容。通過施加于V DDA 、VDDB和VSS引腳的電壓，可以設置器件Y端輸出可用的邏輯電平。VDDA和VDDB引腳分別設置Y1至Y6引腳和Y7至Y8引腳的高輸出電平。VSS引腳設置所有通道的低輸出電平。針對低輸入電平，ADG3123能夠提供低至?24.2 V的輸出電壓電平；針對高輸入邏輯電平，它能提供高達+35 V的輸出電平。為確保正常工作，VDDB必須始終大于或等于V DDA ，并且VSS和VSS引腳之間的電壓應當不超過35 V。

這些通道具有低輸出阻抗，因此即使在較大容性負載情況下，也能夠保證上升和下降時間均很短。此特性及低傳播延遲和低功耗特性，使ADG3123成為TFT-LCD面板應用的理想驅動器。

ADG3123的額定溫度范圍為?40°C至+85°C，采用緊湊型20引腳TSSOP無鉛封裝。
數據表：*附件：ADG3123 8通道CMOS邏輯轉高壓電平轉換器技術手冊.pdf

產品特色

1. 兼容寬范圍CMOS邏輯電平
2. 高輸出電壓電平
3. 具有快速的上升和下降時間以及低傳播延遲
4. 超低功耗
5. 緊湊的20引腳TSSOP封裝，符合RoHS要求

應用

• 低壓轉高壓
• TFT-LCD面板
• 壓電電機驅動器

特性

• 輸入電壓范圍：2.3 V至5.5 V
• 輸出電壓電平（VDDA和VDDB至VSS ≤ 35 V）
  低輸出電壓電平：低至?24.2 V
  高輸出電壓電平：可達+35 V
• 上升/下降時間：12 ns/19.5 ns（典型值）
• 傳播延遲：80 ns（典型值）
• 工作頻率：100 kHz（典型值）
• 超低靜態電流：65 μA（典型值）
• 20引腳無鉛TSSOP封裝

框圖

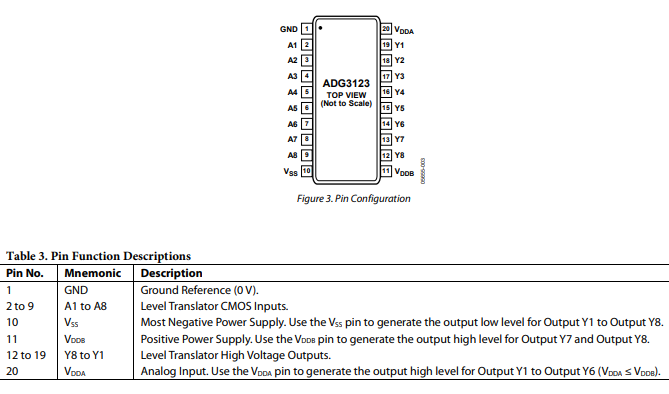

引腳配置描述

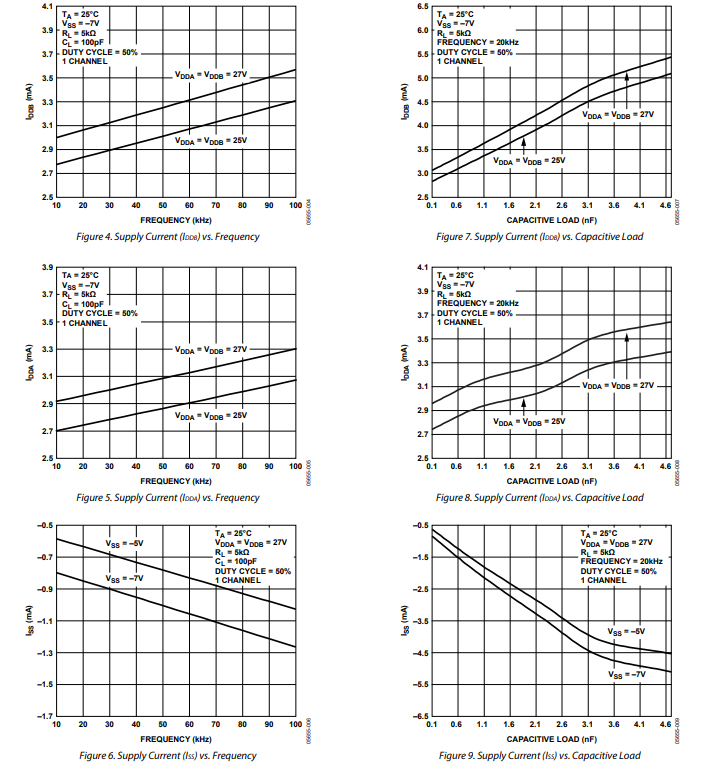

典型性能特征

應用信息

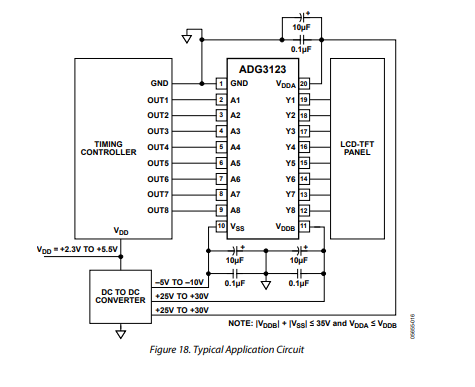

ADG3123具備高壓工作特性、高電流驅動能力，以及可接受寬范圍的CMOS電平，這些特點使其成為LCD - TFT面板應用的理想選擇。在此類應用中，控制器產生的定時信號需要進行電平轉換，以驅動面板。圖18展示了一個典型應用電路，其中ADG3123將控制器提供的八個定時信號轉換為驅動面板所需的高壓邏輯電平。

大多數LCD - TFT面板在高電源電壓下工作，因此，控制器生成的定時信號需要經過電平轉換才能驅動面板。通常，這些定時信號由低電壓CMOS器件產生。
