概述
MAX14611為4通道雙向邏輯電平轉換器，在多電壓系統中提供數據傳輸所需的電平轉換。外部電壓VCC和VL設置器件每一側的邏輯電平，器件VL側的低壓邏輯信號轉換成器件VCC側的高壓邏輯信號，反之亦然。

器件理想用于漏極開路I2C總線和MDIO總線，具有三態輸出模式(/TS)。將/TS上拉至I/O口電源，置于邏輯高電平，從而在關閉電平轉換功能時支持供電側的連續、不間斷I2C的工作。MAX14611采用TDFN封裝，是MAX3378E引腳兼容的升級版本。

MAX14611的所有I/OVCC_端口具有高達±6kV HBM的靜電放電(ESD)保護，器件工作在-40°C至+85°C擴展級溫度范圍，提供3mm x 3mm、14引腳TDFN和4.9mm x 5.1mm、14引腳TSSOP封裝。
數據表：*附件：MAX14611 4通道雙向邏輯電平轉換器技術手冊.pdf

應用

• 低電壓ASIC電平轉換
• 移動電話
• 便攜式電子
• POS系統
• SPI、I2C和MDIO電平轉換
• 電信設備

特性

• 提高互操作能力
  • 滿足I2C規范
  • 10kΩ內部上拉電阻
  • 與MAX3377E和MAX3378E引腳兼容
  • 0.9V低壓工作
• 可靠的邏輯電平轉換
  • 所有引腳具有±0.5V容限
  • I/OVCC_引腳具有±6kV人體模式ESD保護
  • 短路熱保護
  • 所有引腳具有對地短路保護
  • -40°C至+85°C工作溫度范圍
• 提高設計靈活性
  • 超低電源電流
  • /TS = 邏輯高電平時，單電源上拉電阻使能
  • 通道FET的導通電阻為10Ω (最大)
  • 提供小尺寸、14引腳、3.0mm x 3.0mm TDFN封裝和14引腳、4.9mm x 5.1mm TSSOP封裝

典型操作電路

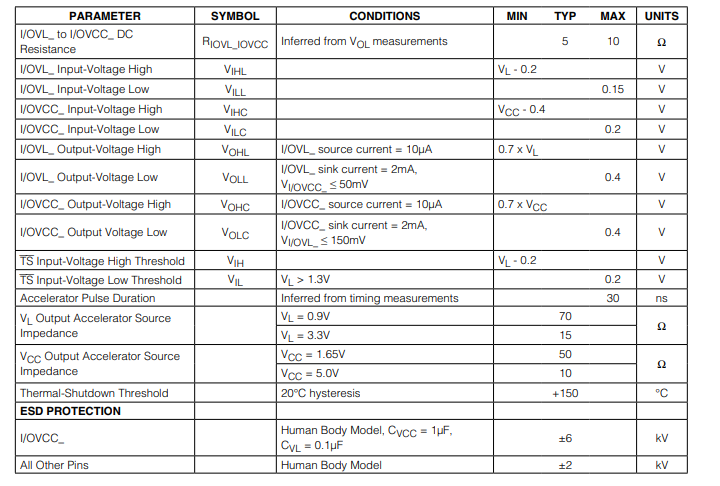

電特性

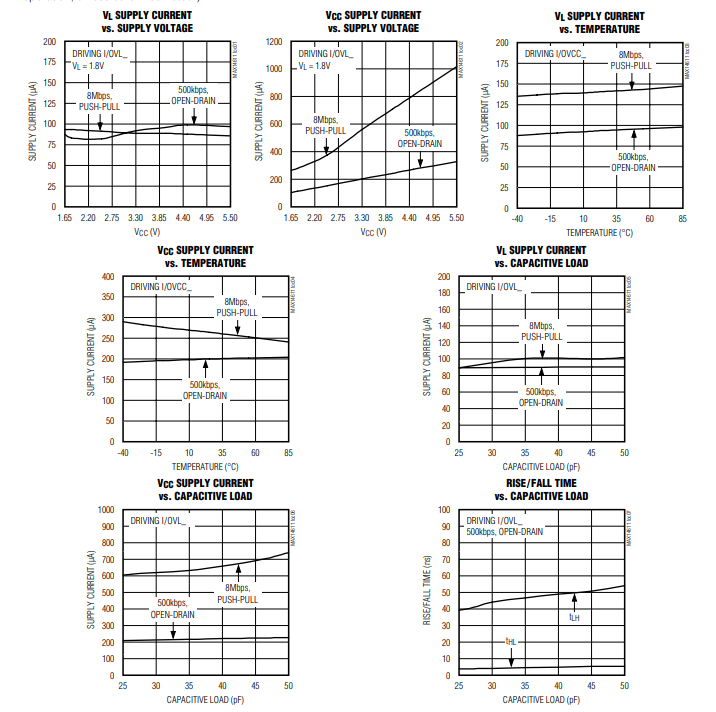

典型操作特性

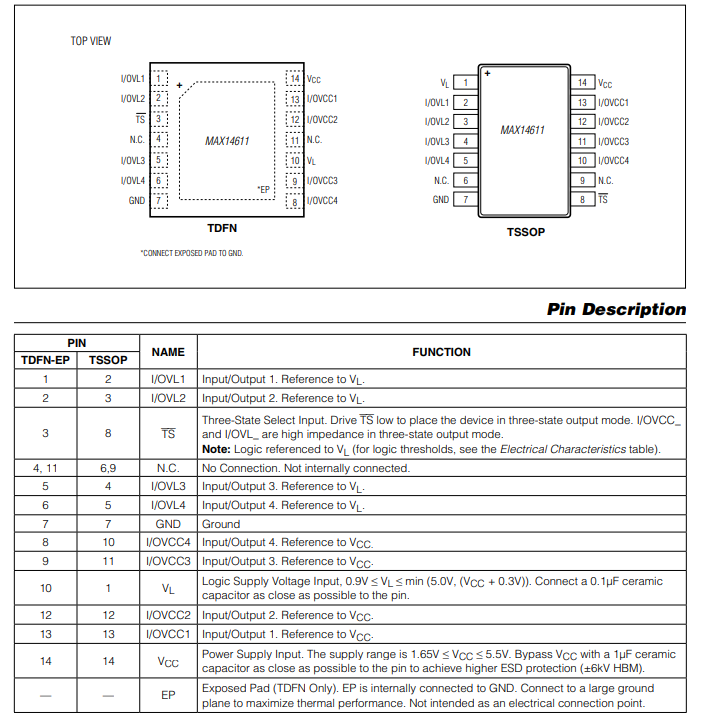

引腳配置描述
