概述
MAX3013 8通道電平轉換器提供系統所需的電平轉換，允許多電壓系統實現100Mbps的數據傳輸。外部電壓，VCC和V L ，用于設置器件兩側的邏輯電平。器件VL側的邏輯信號在器件的VCC側被轉換為較高的電壓邏輯信號，反之亦然。

MAX3013具有一個EN輸入，當該引腳為邏輯低電平時，器件兩側的所有的輸入/輸出進入三態模式，使VCC和VL電源電流降至0.1μA。VL高于1.8V時，這些器件能夠確保工作在100Mbps的數據速率。

MAX3013可接受的VCC電壓范圍為+1.65V至+3.6V，VL電壓范圍為+1.2V至(VCC - 0.4V)，適用于低電壓ASIC/PLD與高壓系統間的數據傳輸。MAX3013采用5 x 4 UCSP?、20引腳5mm x 5mm QFN或20引腳TSSOP封裝。
數據表：*附件：MAX3013 +1.2V至+3.6V、0.1μA、100Mbps、8通道電平轉換器技術手冊.pdf

應用

• 蜂窩電話
• 全球定位系統(GPS)
• 低電壓ASIC電平轉換
• 便攜式通信設備
• 便攜式POS系統
• SPI?和MICROWIRE?電平轉換
• 電信設備

特性

• 確保100Mbps的數據速率
• 雙向電平轉換(MAX3013)
• VL工作電壓可低至+1.2V
• 0.1μA關斷電流
• 低靜態電流(0.1μA)
• UCSP、QFN或TSSOP封裝

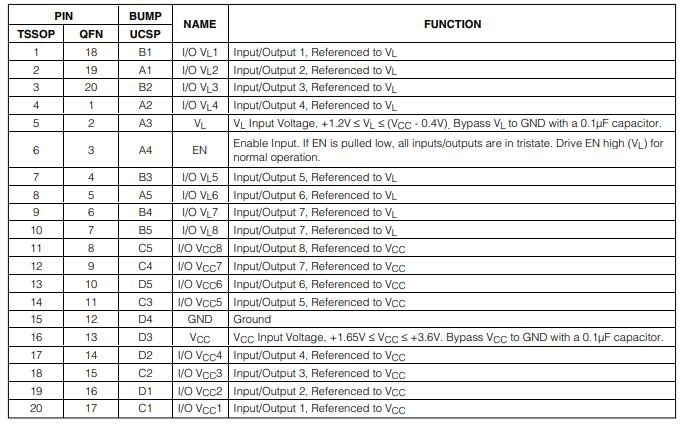

引腳配置描述

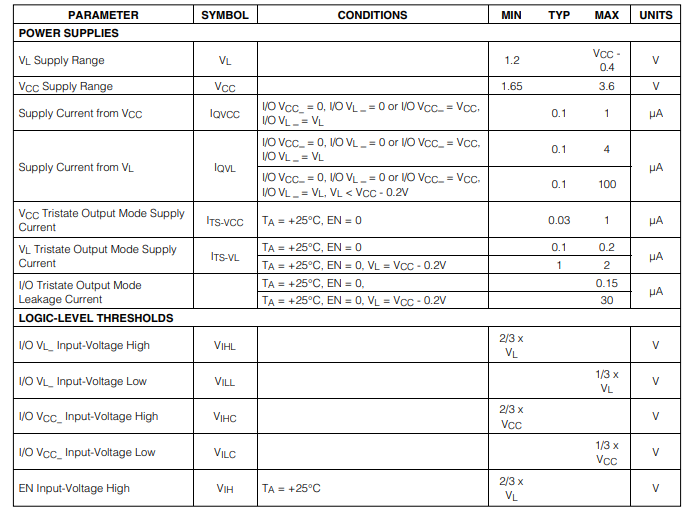

電特性

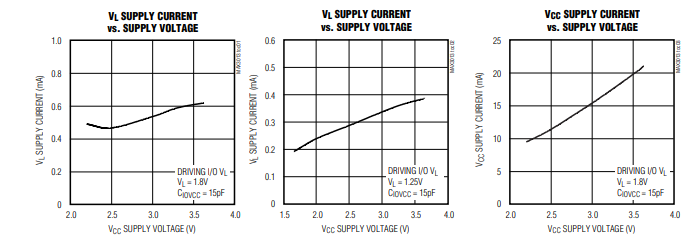

典型操作特性

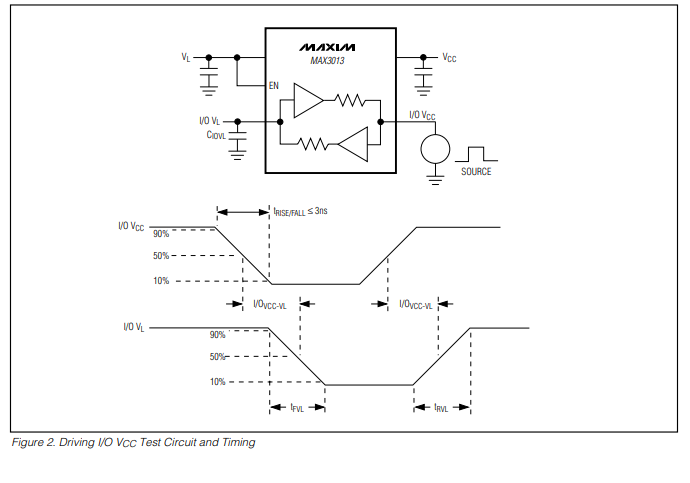

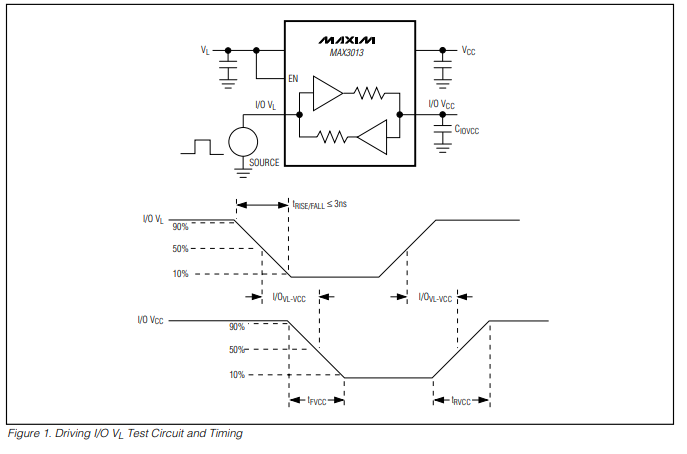

測試電路/時序圖

詳細說明

MAX3013邏輯電平轉換器可實現電平轉換，從而使數據能夠在多電壓系統中以100Mbps的速率傳輸。它需要兩個外部電源，V_{CC} 和 V_{L}，分別設定器件兩側的邏輯電平。V_{L} 側的邏輯電平在 V_{CC} 側會呈現為更高的電壓邏輯信號，反之亦然。MAX3013雙向電平轉換器可在任一方向（V_{L} → V_{CC} 或 V_{CC} → V_{L} ）實現單數據線上的數據轉換。MAX3013可接受 V_{L} 范圍為 +1.2V 至 (V_{CC} - 0.4V)，V_{CC} 范圍為 +1.65V 至 +3.6V 的電源，并理想地用于低電壓ASIC/PLD與高電壓系統之間的數據傳輸。

MAX3013具有輸入使能模式（EN），在三態模式下可將 V_{CC} 和 V_{L} 電源電流降至0.1μA。當 V_{L} > +1.8V 時，該器件保證數據速率為100Mbps。

電平轉換

為確保正常工作，請保證 +1.65V ≤ V_{CC} ≤ +3.6V ，+1.2V ≤ V_{L} ≤ (V_{CC} - 0.4V) 。在電源上電排序時，V_{L} ≥ V_{CC} 不會損壞器件。在電源上電排序期間，當 V_{CC} 懸空且 V_{L} 上電時，最高可注入40mA電流到 V_{L} 側的電源負載，此時器件不會閂鎖。最大數據速率在很大程度上取決于負載電容（見《典型工作特性、上升/下降時間、輸出阻抗、驅動器和工作電壓范圍》中的時序要求）。

輸入驅動要求

MAX3013架構基于單脈沖加速器輸出級（見圖5）。除輸入側有電平轉換或反相器且輸入信號為 I/O V_{L} 或 I/O V_{CC} 時，加速器輸出級始終處于三態模式。此時會產生一個短脈沖，使加速器輸出級工作并對I/O處的電容進行充/放電。由于其雙向特性，輸入級在單脈沖作用下會同時工作。這可能導致電流反饋到外部電源，驅動負載。不過，此特性有助于加快被驅動端的轉換速度。

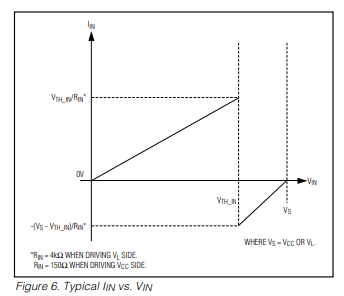

為確保正常工作，驅動器必須滿足以下條件：輸出阻抗 <25Ω 且最小輸出電流 >20mA 。圖6展示了典型輸入電流與輸入電壓的關系圖。
