概述
MAX13013/MAX13014/MAX3023是單/雙/四路電平轉換器，在多電壓系統中提供必需的電平轉換，實現100Mbps數據傳輸。外加電壓VCC和VL設置器件兩側的邏輯電平。VL側的邏輯信號轉換成VCC側更高電壓的邏輯信號，反之亦然。

MAX13013是單路電平轉換器，MAX13014是雙路電平轉換器，MAX3023 (UCSP?封裝)是四路電平轉換器，它們都具有使能(EN)輸入。MAX3023 (TSSOP封裝)四路電平轉換器具有使能和使能輸入端。禁用時，每個器件兩側所有的輸入/輸出都是三態，VCC電源電流減小至0.03μA，VL電源電流減小至0.1μA。VL高于1.8V時，這些器件都能保證以100Mbps數據速率工作。

MAX13013/MAX13014/MAX3023的電源電壓范圍VCC為+1.65V至+3.6V，VL為+1.2V至(VCC - 0.4V)，非常適合低電壓ASIC/可編程邏輯器件(PLD)與較高電壓系統之間的數據傳輸。MAX13013提供3 x 2 UCSP和6引腳SC70封裝；MAX13014提供3 x 3 UCSP和8引腳SOT23封裝；MAX3023提供4 x 3 UCSP和14引腳TSSOP封裝。所有器件工作在擴展級溫度范圍：-40°C至+85°C。
數據表：*附件：MAX13013 MAX13014 MAX3023 +1.2V至+3.6V、0.1μA、100Mbps、單 雙 四路電平轉換器技術手冊.pdf

應用

• 蜂窩電話
• CMOS邏輯電平轉換
• 全球定位系統(GPS)
• 低電壓ASIC電平轉換
• 便攜式通信設備
• 便攜式POS系統
• SPI?和MICROWIRE?電平轉換
• 電信設備

特性

• 確保100Mbps數據速率
• 雙向電平轉換
  • MAX13013 (單)
  • MAX13014 (雙)
  • MAX3023 (四)
• VL最低可工作在+1.2V
• 禁止狀態下僅消耗0.1μA電源電流
• 低靜態電流(0.1μA)
• UCSP、SC70、SOT23和TSSOP封裝

引腳配置描述

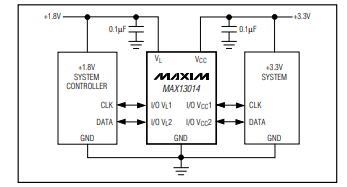

典型操作電路

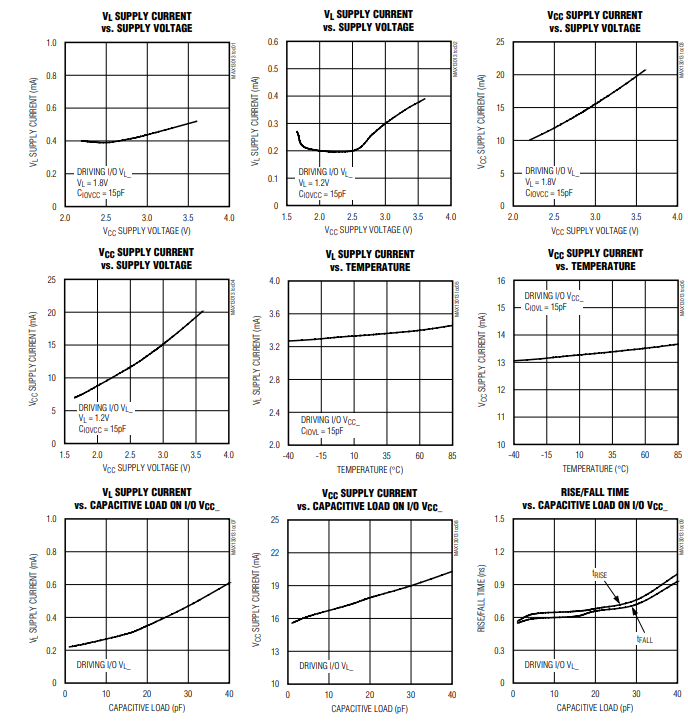

典型操作特性

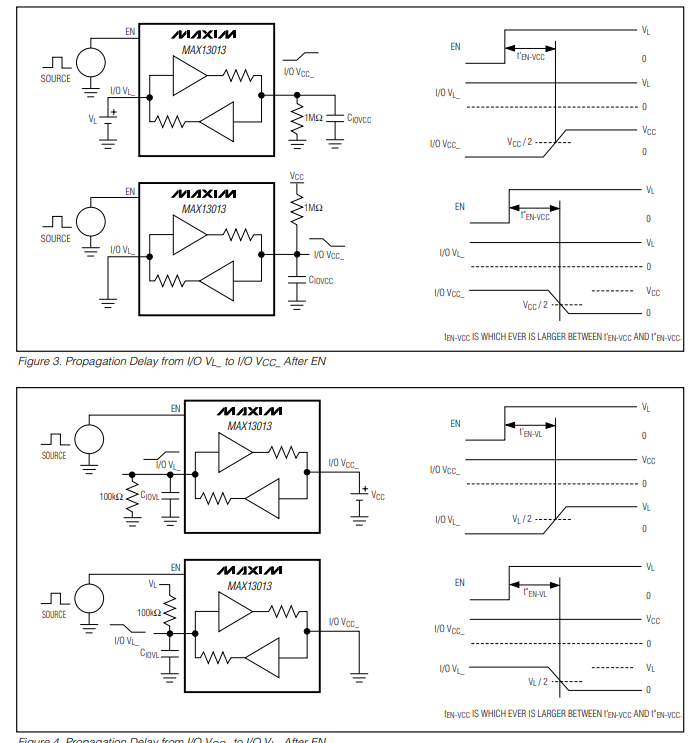

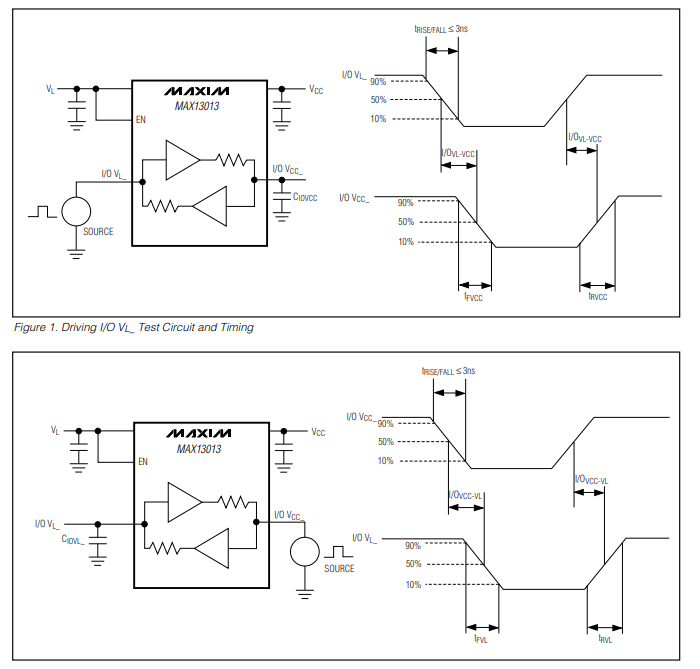

測試電路/時序圖
