MAX13046E/MAX13047E單/雙通道、雙向低電壓電平轉換器技術手冊

概述
MAX13046E/MAX13047E是具有±15kV ESD保護的雙向電平轉換器，為多電壓供電系統中的數據傳輸提供電平轉換。MAX13046E是單通道轉換器，MAX13047E是雙通道轉換器。外部電壓VCC和VL設置器件兩側的邏輯電平。MAX13046E/MAX13047E采用基于傳輸門的設計，任何數據線均可實現雙方向(VL ? V CC )的數據轉換。MAX13046E/MAX13047E的VL范圍為+1.1V至+3.6V或(VCC + 0.3V)中的較小值，VCC范圍為+1.65V至+5.5V，這兩款芯片可理想用于低壓ASIC/PLD和高壓系統間的數據轉換。

MAX13046E/MAX13047E具有關斷模式，可將電源電流降至低于1μA，過熱短路保護和VCC側的±15kV ESD保護可為傳輸外部信號的應用提供極強的保護。采用推挽驅動時，MAX13046E/MAX13047E可保證以8Mbps的數據速率工作。

MAX13046E采用6引腳μDFN封裝，MAX13047E采用10引腳UTQFN封裝，兩款器件均工作于-40°C至+85°C擴展級溫度范圍。
數據表：*附件：MAX13046E MAX13047E單雙通道、雙向低電壓電平轉換器技術手冊.pdf

特性

雙向電平轉換
VL工作電壓低至+1.1V
關斷模式下具有1μA (最大值)超低電源電流
保證的推挽驅動數據速率
- 8Mbps (+1.2V ≤ VL ≤ +3.6V，VCC ≤ +5.5V)
- 16Mbps (+1.8V ≤ VL ≤ VCC ≤ +3.3V)
I/O VCC端具有擴展的ESD保護
- ±15kV人體模型
- ±15kV IEC61000-4-2氣隙放電
- ±8kV IEC61000-4-2接觸放電
低電源電流
短路保護
節省空間的μDFN及UTQFN封裝

應用

蜂窩電話
CMOS邏輯電平轉換
I2C和1-Wire轉換
便攜式設備

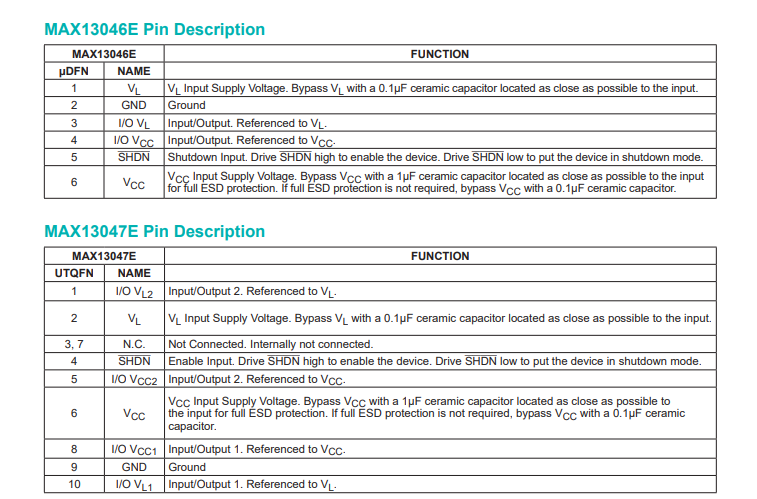

引腳配置描述

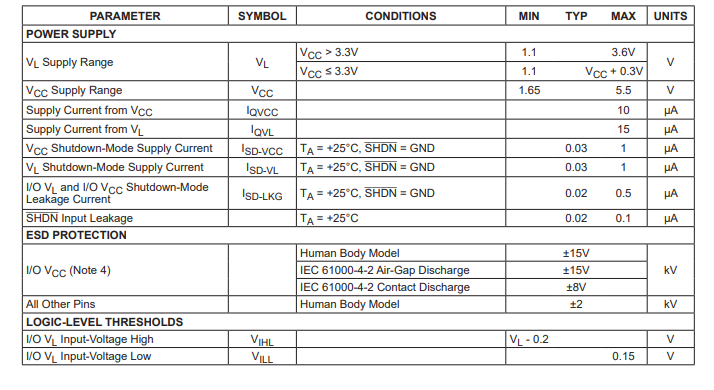

電特性

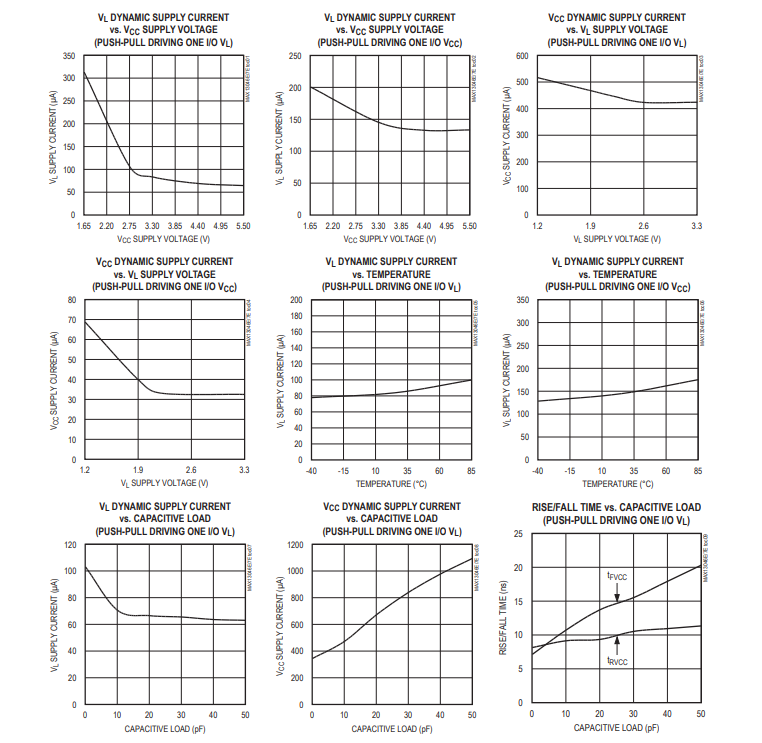

典型操作特性

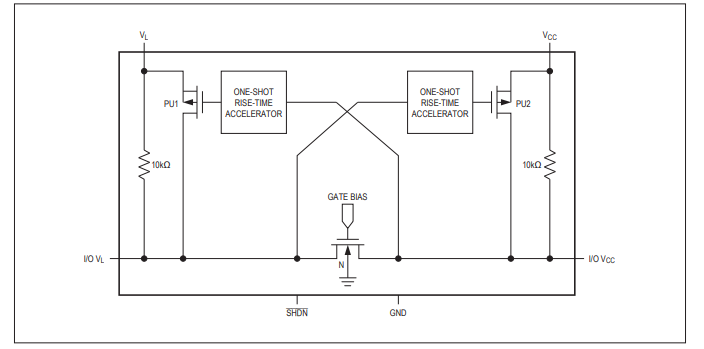

邏輯圖

電平轉換

為確保正常工作，請保證 +1.65V ≤ V_{CC} ≤ +5.5V 且 +1.1V ≤ V_{L} ≤ 最低的 V_{CC} + 3.6V 或 (V_{CC} + 0.3V)。在給電源排序時，V_{L} ≥ (V_{CC} + 0.3V) 不會損壞器件。MAX13046E/MAX13047E 的電壓上升沿加速器電路限制了數據速率的最大值為16Mbps。

上升時間加速器

MAX13046E/MAX13047E 具有內部上升時間加速器，可支持高達16Mbps的工作速率。上升時間加速器在器件的兩側均有，可加快輸入和輸出端的上升沿速度，與數據方向無關。該觸發機制對這些加速器的電平及邊沿均敏感。為保證上升時間加速器正常工作，I/O 線路上的寄生電容應小于200pF。

關斷模式

將 overline{SHDN} 驅動為低電平可使 MAX13046E/MAX13047E 進入關斷模式，將 overline{SHDN} 驅動為高電平則恢復正常工作。激活關斷模式會斷開內部10kΩ 上拉電阻與 I/O V_{CC} 和 I/O V_{L} 線路的連接。這會使 I/O 線路進入高阻狀態，并將電源電流降至小于1μA。關斷模式下的高阻抗 I/O 線路可用于多路復用網絡。MAX13046E/MAX13047E 具有一個二極管，可防止每個 I/O 線路的共模電壓超出 GND。因此，在關斷模式下，請勿使 I/O V_{L} 上的電壓超過 (V_{L} + 0.3V)，或 I/O V_{CC} 上的電壓超過 (V_{CC} + 0.3V)。

斷開一路電源時的工作情況

在某些應用中，需要斷開電路的某些部分以節省功耗。當 V_{L} 已連接且 V_{CC} 斷開并接地時，器件會進入關斷模式。在此模式下，I/O V_{L} 仍可被驅動而不會損壞器件；不過，數據無法從 I/O V_{L} 轉換至 I/O V_{CC}。如果 V_{CC} 降至低于 V_{TH} _ V_{L} 時 V_{L} 仍存在，器件會斷開 I/O V_{L} 和 I/O V_{CC} 之間的上拉電阻。為實現最低的電源電流，建議當 V_{CC} 斷開時，V_{L} 的電壓近似等于地電位。
