概述
MAX14591為雙通道、雙向邏輯電平轉換器，為多電壓供電系統的數據傳輸提供必要的電平轉換。外部電壓VCC和VL設置器件兩側的邏輯電平。VL側的邏輯信號被轉換成VCC側相同的邏輯信號，反之亦然。

器件優化用于高速、開漏工作的I2C總線和數據輸入/輸出(MDIO)管理總線。當/TS為高電平時，器件允許上拉到供電的I/O端口，從而保證電平轉換功能關閉時，供電側的I2C不受任何干擾地持續工作。

器件工作在-40°C至+85°C擴展級溫度范圍，采用8焊球WLP封裝和8引腳TDFN封裝。
數據表：*附件：MAX14591高速、漏極開路邏輯電平轉換器技術手冊.pdf

應用

• null
• MDIO器件通信
• 通用邏輯電平轉換

特性

• 滿足工業標準
  • 滿足標準速度、快速和高速I(mǎi)2C的需求*
  • 支持高于4MHz的MDIO開漏總線*
• 提高設計靈活性
  • VL側可低至0.9V
  • 支持高達8MHz的推挽工作
• 低功耗
  • 23μA (典型值) VCC電源電流
  • 0.5μA (典型值) VL電源電流
• 高度集成
  • /TS為高電平時，供電側的上拉電阻使能
  • 12kΩ (最大值)內部上拉
  • 低導通電阻R ON ：17Ω (最大值)
• 節省空間
  • 8焊球、0.4mm間距、0.8mm x 1.6mm WLP封裝
  • 8引腳、2mm x 2mm TDFN封裝

典型操作電路

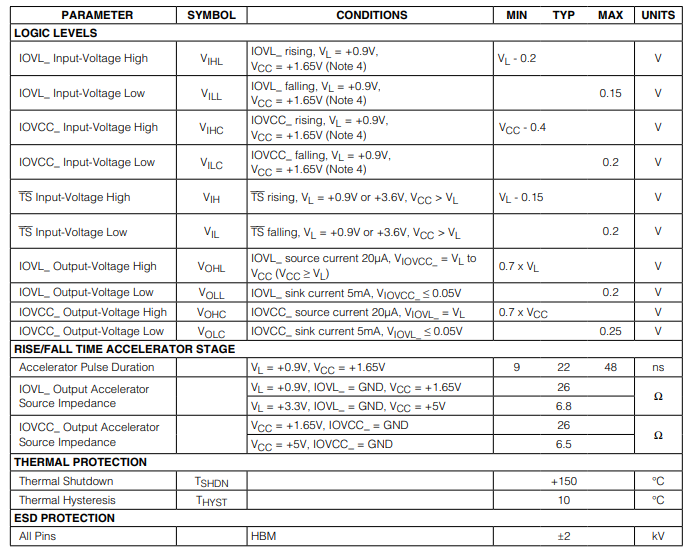

電特性

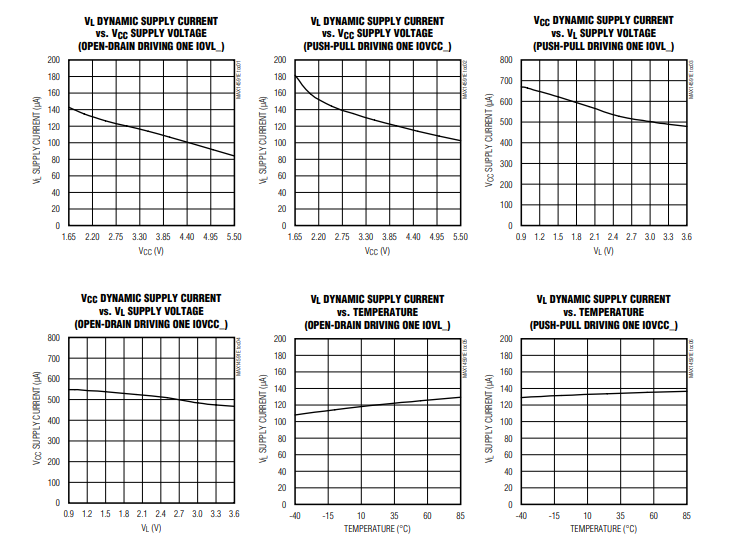

典型操作特性

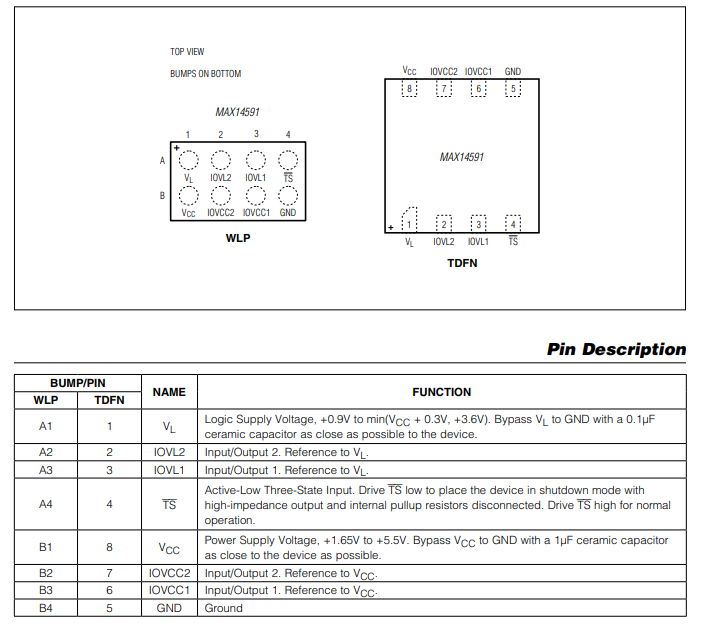

引腳配置描述

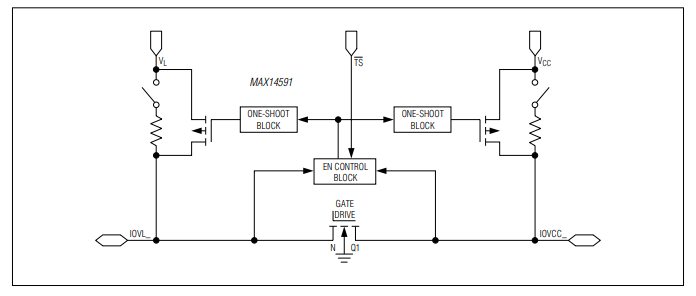

框圖
