MAX9370/MAX9371/MAX9372 LVTTL/TTL至差分LVPECL/PECL轉換器技術手冊
概述
MAX9370/MAX9371/MAX9372是LVTTL/TTL到差分LVPECL/PECL電平轉換器，設計應用于高速通信信號和時鐘驅動器。MAX9370/MAX9372是雙路LVTTL/TTL到LVPECL/PECL的電平轉換器，工作頻率超過1GHz，而MAX9371是單路轉換器。MAX9370/MAX9371工作于3.0V至5.25V的寬電源范圍，在3.3V或5.0V標稱電源的系統中，允許高性能的時鐘或數據分配。MAX9372設計工作于3.0V至3.6V電源電壓。
在輸入開路時，器件缺省輸出為高電平。它們具備270ps的低傳輸延遲特性。MAX9370/MAX9371/MAX9372使用工業標準的流通引腳排列。指定工作溫度范圍-40°C至+85°C，提供節省空間的8引腳SOT23, μMAX和SO封裝。
數據表：*附件：MAX9370 MAX9371 MAX9372 LVTTL TTL至差分LVPECL PECL轉換器技術手冊.pdf
應用
- 局端時鐘分配
- DSLAM/DLC
- 大容量存儲
- 精密時鐘/數據電平轉換
- 無線基站
特性
- 600mV差分輸出時，保證1GHz工作頻率
- 270ps傳輸延遲
- 10ps輸出至輸出扭曲(MAX9370/MAX9372)
- 寬電源范圍：3.0V至5.25V (MAX9370/MAX9371)
2kV ESD保護(人體模型)
- 輸入開路時，輸出為高
- 提供小型的8引腳SOT23, μMAX和SO封裝
- 改進升級MC100EL22, MC100EPT20, MC100EPT22

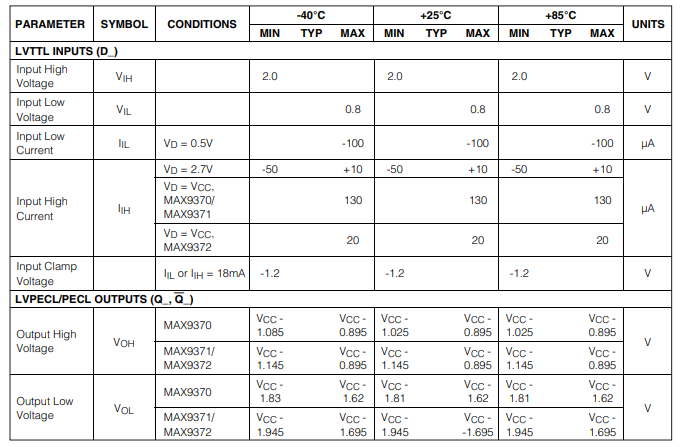

操作電路

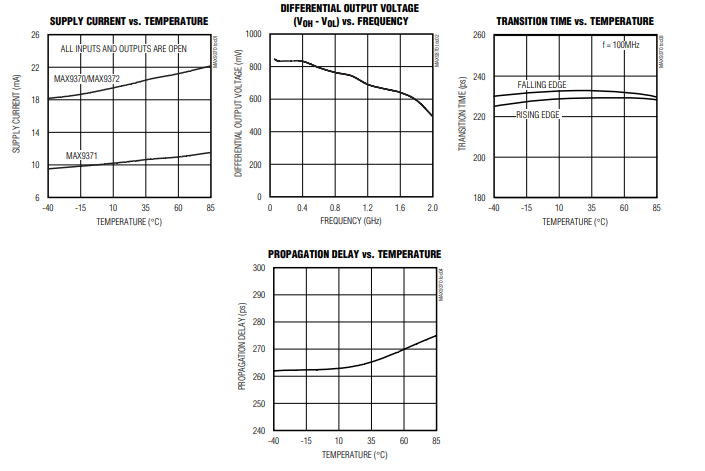

典型操作特性

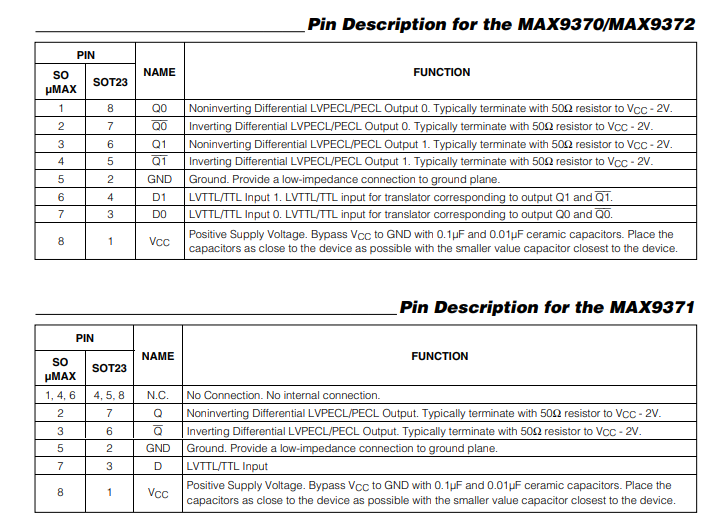

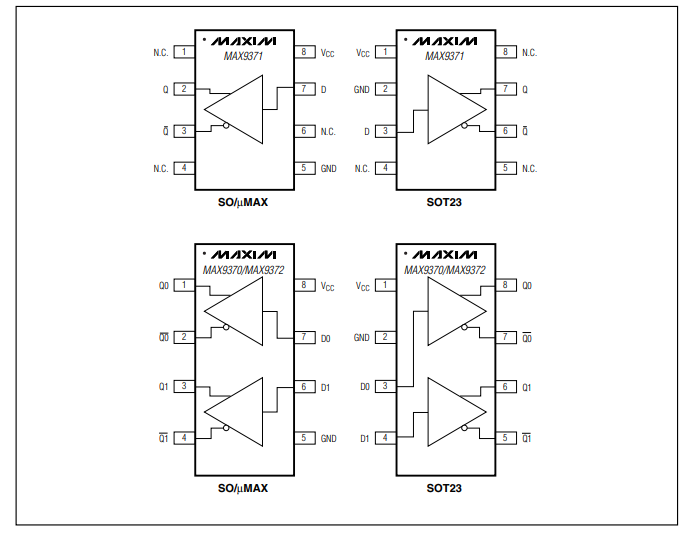

引腳配置描述
