概述
MAX9377/MAX9378是一種全差分、高速、低抖動的任意電平到LVPECL/LVDS的轉換器，具有有四分頻選擇引腳。其極低的傳輸延遲和高速等特性，尤其適合于多種高速網絡路由和背板應用，在非分頻模式下工作速度高達2GHz。

MAX9377/MAX9378可接受任何電源電壓范圍內、幅度不小于100mV的差分信號。輸入完全兼容于LVDS、LVPECL、HSTL和CML差分信號標準，MAX9377輸出滿足LVPECL電平，具有足夠的電流驅動50Ω傳輸線。MAX9378輸出特性滿足LVDS電平，符合ANSI EIA/TIA-644 LVDS標準。

MAX9377/MAX9378提供8引腳μMAX形式封裝，工作于+3.3V單電源、-40°C至+85°C的溫度范圍。
數據表：*附件：MAX9377 MAX9378任意邏輯至LVPECL LVDS轉換器，引腳可設置四分頻電路技術手冊.pdf

應用

• 背板邏輯標準轉換
• DLC
• DSLAM
• 局域網(LAN)
• WAN

特性

• 保證2GHz工作頻率
• 接受LVDS/LVPECL/任意電平輸入
• 四分頻選擇功能
• 421ps (典型)傳輸延遲(MAX9733)
• 30ps (最大)脈沖扭曲
• 2psRMS (最大)隨機抖動
• 為確保AC特性，最小差分輸入100mV
• 帶溫度補償的LVPECL輸出
• 工作電源電壓范圍+3.0V至+3.6V
• ESD保護：>2kV人體模型(HBM)

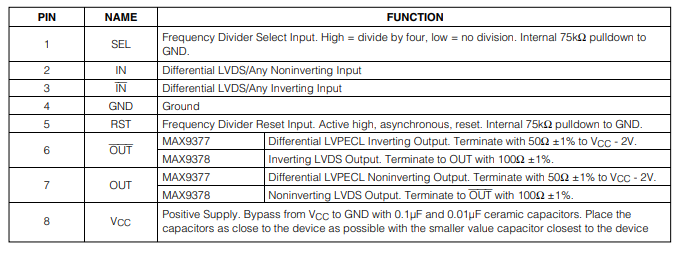

引腳配置描述

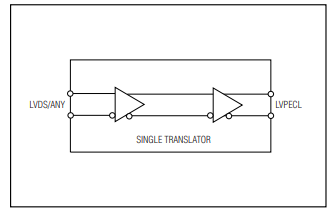

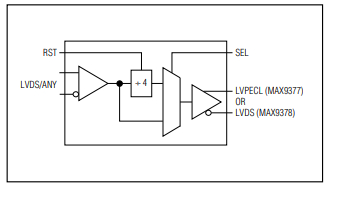

框圖

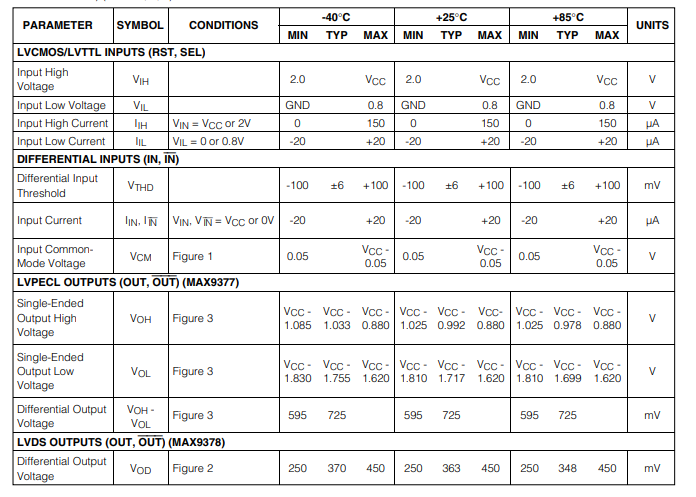

DC電氣特性

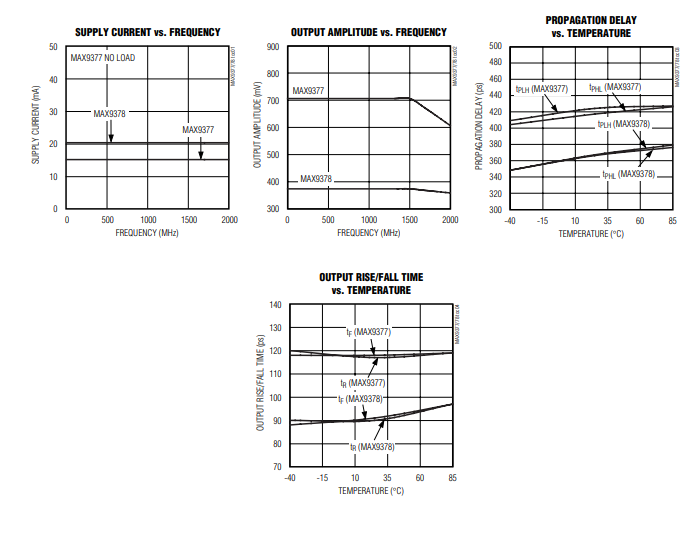

典型操作特性

應用信息

LVPECL輸出端端接（MAX9377）

將MAX9377的LVPECL輸出端用50Ω電阻端接到（V_{CC} - 2V ），或采用等效的戴維南端接方式。分別對OUT和 overline{OUT} 進行相同的端接，以減少輸出失真。當從差分輸出端引出單端信號時，請勿同時端接OUT和 overline{OUT} 。

確保輸出電流不超過絕對最大額定值中規定的值。在所有工作條件下，都應遵守器件的總熱限制。

LVDS輸出端端接（MAX9378）

MAX9378的LVDS輸出為電流導向型器件，無需端接電阻即可產生輸出電壓。端接電阻應與傳輸線的差分阻抗匹配。輸出電壓電平取決于端接電阻上的電壓降。MAX9378針對點對點通信進行了優化，100Ω端接電阻與接收輸入匹配。端接電阻值可在90Ω至132Ω之間變化，具體取決于傳輸介質的特性阻抗。

電源去耦

使用0.1μF和0.01μF的高頻表面貼裝陶瓷電容將 V_{CC} 旁路至地。盡可能將電容放置在靠近器件引腳的位置，0.01μF的電容應離器件引腳最近。

走線

電路板的走線布局對于保持高速差分信號的信號完整性至關重要。保持信號完整性在一定程度上是通過減少信號反射和偏斜，以及提高共模噪聲抗擾度來實現的。

信號反射是由50Ω特性阻抗的走線不連續造成的。通過保持差分走線之間的距離、不使用尖銳轉角或過孔來避免不連續情況。保持走線間距一致也能提高共模噪聲抗擾度。通過使差分走線的電氣長度匹配來減少信號偏斜。
