概述
ADG3257是一款CMOS總線開關，內置四個2:1多路復用器/解復用器，提供高阻抗輸出。它采用CMOS工藝制造，具有低功耗、高開關速度和極低導通電阻特性。輸入可以與輸出相連，而且不會增加傳播延遲或產生額外的接地反彈噪聲。

ADG3257采用3.3 V/5 V單電源供電。各開關的控制邏輯參見數據手冊的“真值表”。在接通條件下，這些開關為雙向。在斷開條件下，達到電源電壓的信號電平被阻止。

這款總線開關既適合開關應用，也適合電平轉換應用。當采用3.3 V電源供電時，它可用于要求將3.3 V電平轉換為2.5 V電平的應用。此外，如果將一個二極管與5 V VDD串聯，則ADG3257也可用于要求5 V至3.3 V電平轉換的應用。
數據表：*附件：ADG3257高速、3.3 V 5 V、四通道2比1多路復用器 解復用器總線開關技術手冊.pdf

特性

• 開關傳播延遲：100 ps
• 最大2 Ω開關將輸入與輸出相連
• 數據速率高達933 kbps
• 3.3 V/5 V單電源供電
• 電平轉換操作
• 超低靜態電源電流：1 nA（典型值）
• 開關時間：3.5 ns
• 標準'3257型引腳排列

框圖

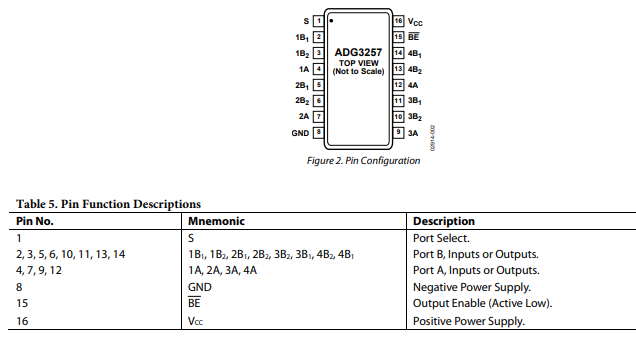

引腳配置描述

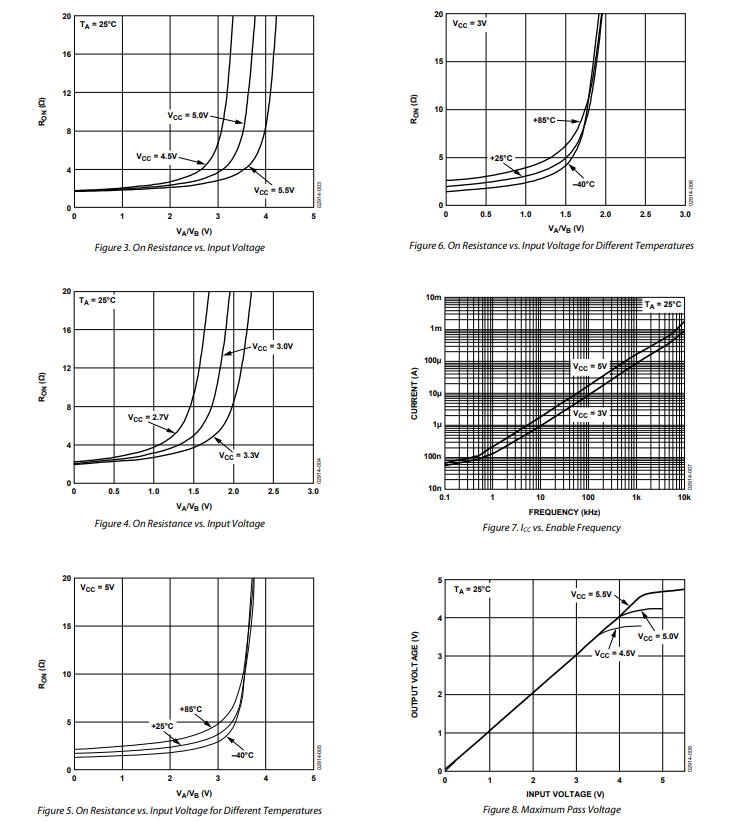

典型性能特征

應用信息

混合電壓操作、電平轉換

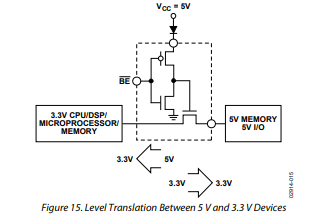

總線開關可用于為混合電壓系統提供解決方案，該系統需要在5V和3.3V器件之間進行雙向接口。為在5V和3.3V總線之間進行接口，需在5V電源旁串聯一個外部二極管，如圖15所示。

二極管將內部柵極電壓降至4.3V。總線開關將輸出端的電壓限制為 V_{CC} - 外部二極管壓降 - V_{TH} 。因此，假設二極管壓降為0.7V且 V_{TH} 為1V，高電平邏輯下的輸出電壓限制為3.3V。

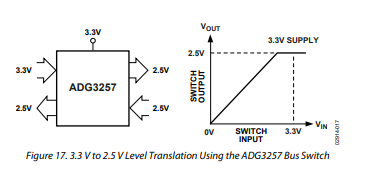

同樣，該器件可用于在3.3V和2.5V系統之間進行雙向電平轉換。在這種情況下，無需外部二極管。內部 V_{TH} 壓降為1V，因此當 V_{CC} = 3.3V 時，總線開關將輸出電壓限制為 V_{CC} - 1V = 2.3V 。

存儲器切換

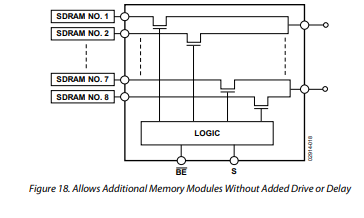

這款四路總線開關可用于在不同的存儲器組之間進行切換，從而實現額外的存儲功能并降低電容負載。圖18展示了ADG3257在這種應用中的情況。
