THS4304-SP 抗輻射 V 類寬帶運算放大器技術手冊
THS4304是一款寬帶電壓反饋運算放大器，專為使用單個5V電源的高速模擬信號處理鏈而設計。THS4304采用BiCom3硅鍺工藝技術開發，使用單個5V電源提供一流的性能，而前幾代運算放大器需要±5V電源。
數據手冊：*附件：THS4304-SP 抗輻射 V 類寬帶運算放大器技術手冊.pdf
THS4304是一種傳統的電壓反饋拓撲，具有以下優點：平衡輸入、低偏移電壓和偏移電流、低偏移漂移、高共模和電源抑制比。
THS4304采用10針陶瓷扁平封裝（U），適用于-55°C至125°C的整個軍用溫度范圍。
特征
寬帶寬：1 GHz
最小放大為2 V/（6分貝）
高壓擺率：800 V/us
低壓噪音：2.4 nV/Hz
單電源：5 V、3 V
靜態電流：18 mA
耐輻射：150 kRad（Si）TIG
QML-V合格，貼片5962-07219
典型特性

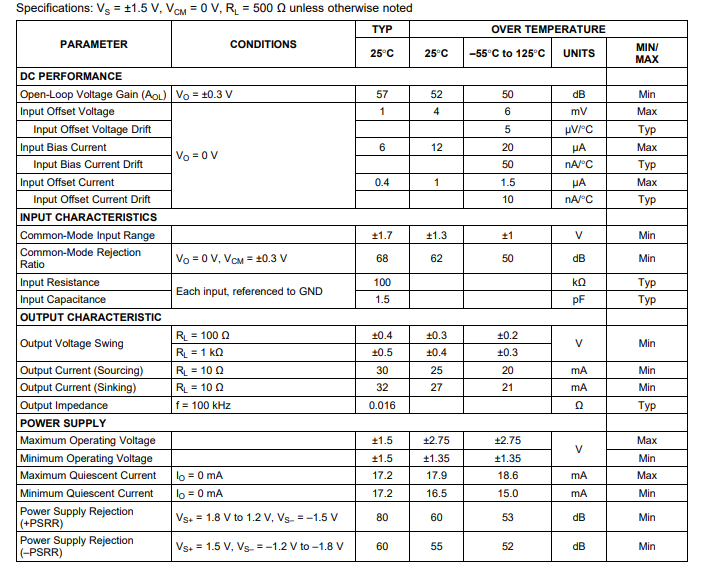

電特性
