THS4513是一款專為3.3V至5V數據采集系統設計的寬帶全差分運算放大器。它在2.2nV/負載下具有非常低的噪聲。回轉率非常高，為5100 V/μs，沉降時間為5.5 ns至1%（2 V步長），非常適合脈沖應用。它適用于6dB的最小增益。

數據手冊：*附件：THS4513-SP 抗輻射 V 類寬帶全差動放大器技術手冊.pdf

為了實現與ADC的直流耦合，其獨特的輸出共模控制電路在設置為中間電源的0.5 V以內時，將輸出共模電壓保持在設定電壓的5 mV偏移（典型值）以內，差分偏移電壓小于4 mV。共模設定點由內部電路設置為中等供電，內部電路可能由外部電源過度驅動。

輸入和輸出經過優化，以獲得最佳性能，其共模電壓設置為中等電源。隨著低電源電壓下的高性能，這使得單電源5V數據采集系統具有極高的性能。

THS4513采用16針陶瓷扁平封裝（W），其特點是可在-55°C至125°C的整個軍用溫度范圍內運行。

特性

全差分架構
集中輸入共模范圍
最小增益為2V/V（6dB）
帶寬：1100 MHz（增益=6 dB）
轉換速率：5100 V/μs
1%沉降時間：5.5 ns
HD2:70 MHz時為-76 dBc
HD3:70 MHz時為-88 dBc
OIP2:70 MHz時為84 dBm
OIP3:70 MHz時為42 dBm
輸入電壓噪聲：2.2 nV/Hz（f>10 MHz）
噪聲系數：19.8 dB
輸出共模控制
電源：
電壓：3 V（±1.5 V）至5 V（±2.5 V）
電流：37.7mA
斷電能力：0.65mA
輻射耐受性：每天三次150千拉德
QML-V合格，SMD 5962-07223

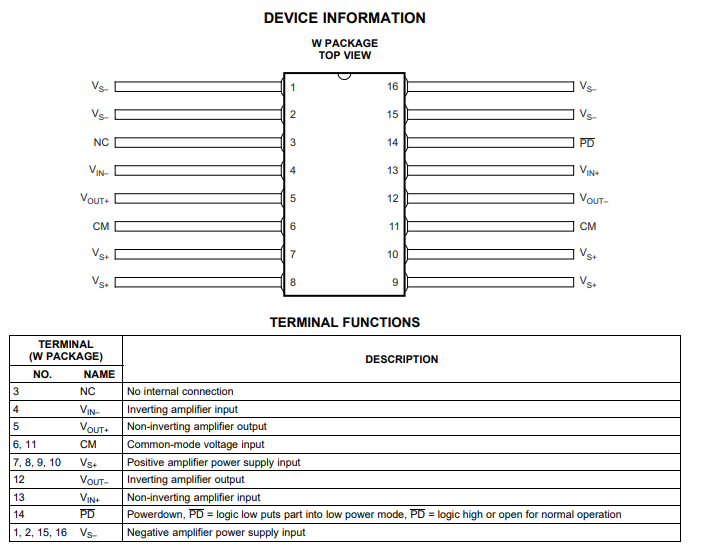

引腳功能和配置

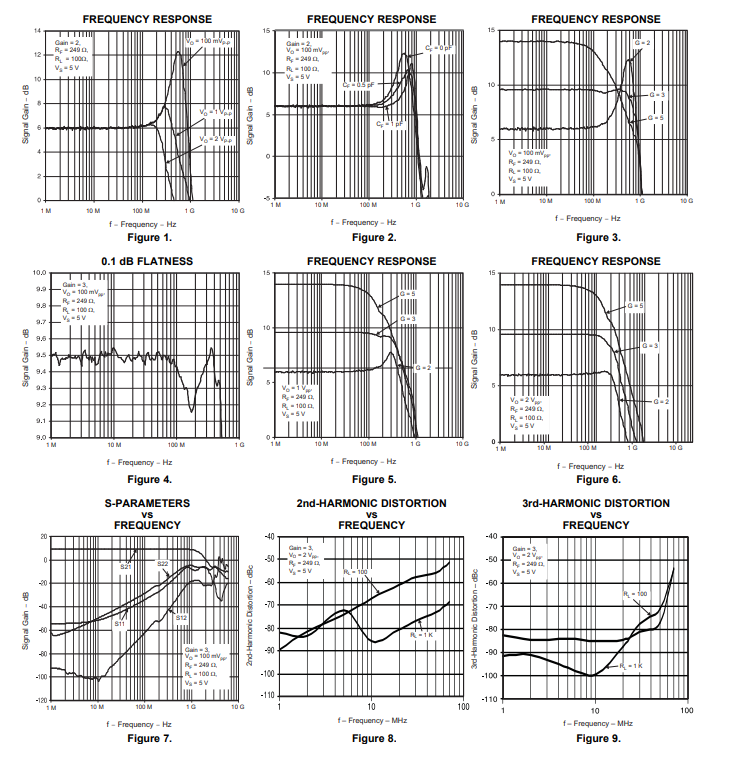

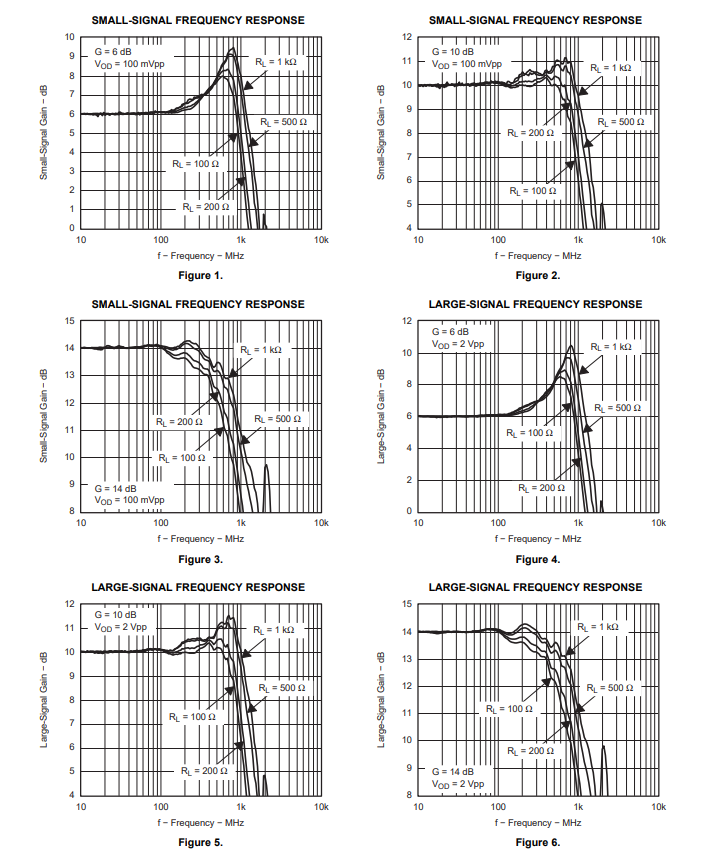

典型特性

應用
5V數據采集系統
高線性ADC放大器
無線通信
醫學影像學
測試與測量
