ICL3221、ICL3222、ICL3223、ICL3232、ICL3241、ICL3243（ISL32xx 系列）器件是由 3.0V 至 5.5V電源供電的 RS-232 發送器 / 接收器，即使在 VCC=3.0V 時也能符合 EIA/TIA-232 和 V.28/V.24規范。其目標應用包括對低工作功耗和更低待機功耗要求極高的 PDA、筆記本電腦和膝上型計算機。高效的片上電荷泵結合手動和自動掉電功能（ICL3232除外），可將待機電源電流降至 1μA 的涓流水平。小尺寸封裝和小型低容值電容器的使用也確保了電路板空間的節省。在最壞負載條件下，仍能確保數據速率超過250kbps。

*附件：ICL3223 1A電源電流250kbps RS-232發射器接收器數據手冊.pdf

該系列完全兼容純 3.3V 系統、3.3V 與 5.0V 混合系統以及純 5.0V 系統。ICL324x 系列為 3 驅動器、5接收器器件，提供適用于筆記本電腦或上網本的完整串行端口，同時均包含非反相始終激活接收器，以實現 “喚醒” 功能。ICL3221、ICL3223 和ICL3243 具備自動掉電功能，可關閉片上電源和驅動器電路。當連接的外圍設備關閉或移除 RS-232電纜時，器件自動掉電，無需更改硬件或操作系統即可自動節省系統電源；當任何接收器輸入施加有效 RS-232 電壓時，器件重新上電。

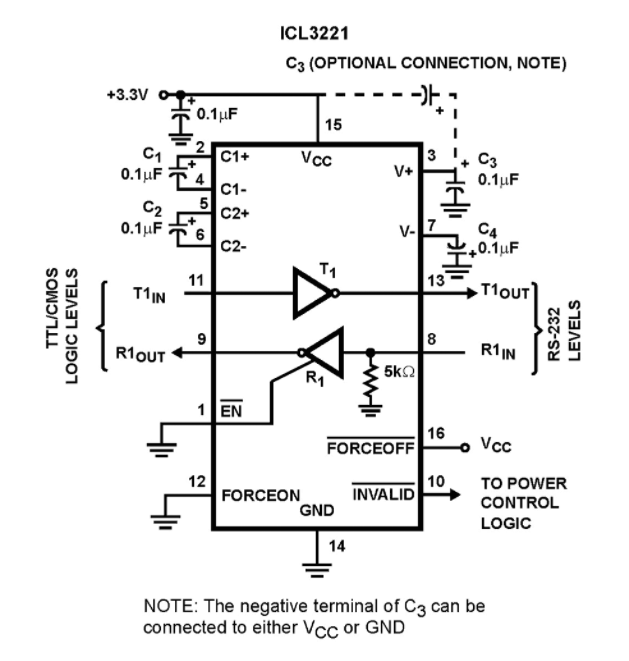

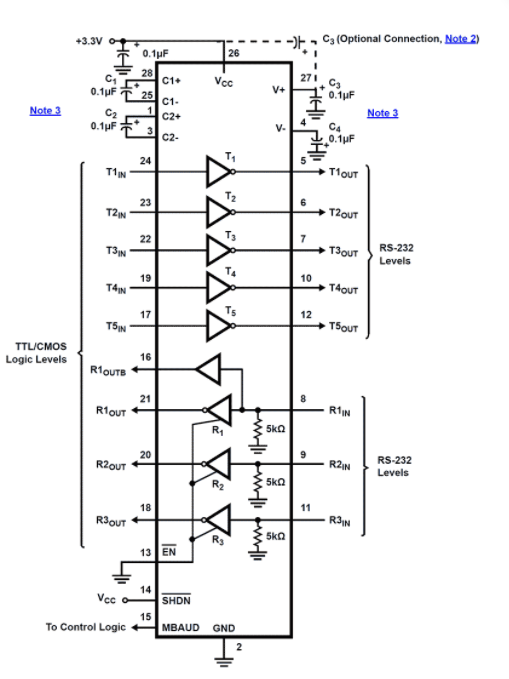

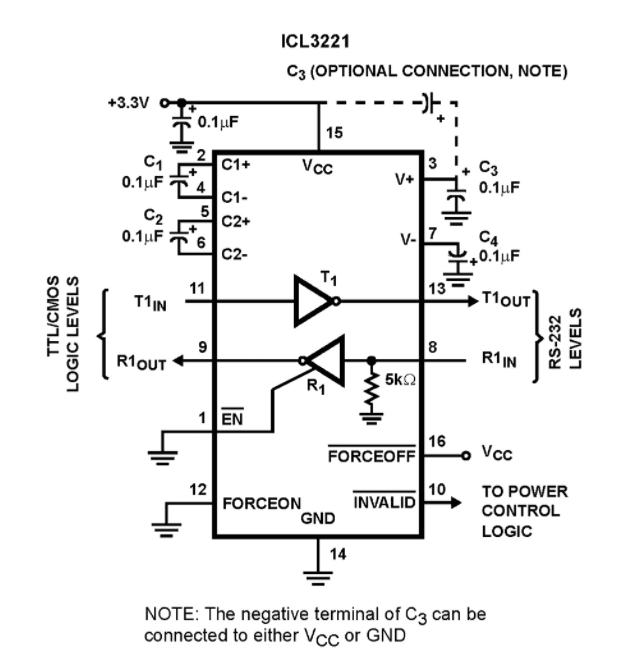

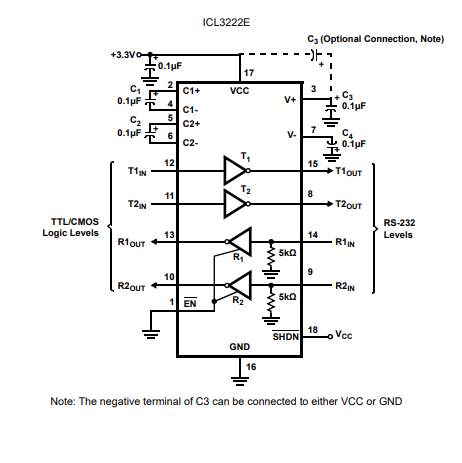

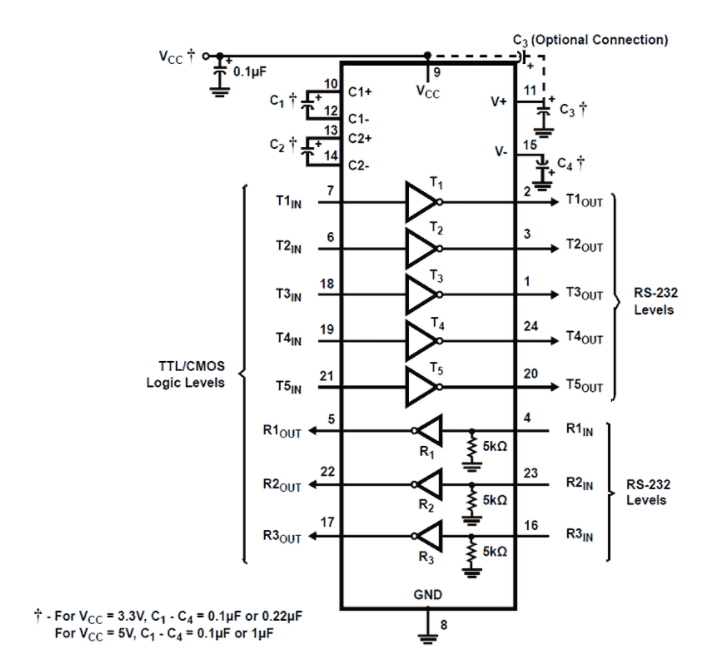

邏輯圖

特性

• 符合 RoHS 標準
• VCC=2.7V 時仍兼容 RS-232 標準
• 在 3V 電源下符合 EIA/TIA-232 和 V.28/V.24 規范
• 無閂鎖效應
• 片上電壓轉換器僅需四個外部 0.1μF 電容器
• 接收器遲滯特性增強抗噪聲能力
• 確保最低數據速率：250kbps
• 確保最低壓擺率：6V/μs
• 寬電源電壓范圍：單個 + 3V 至 + 5.5V
• 掉電狀態下低電源電流：1μA
