MAX9110/MAX9112單/雙路LVDS線驅動器，提供超低差分偏移，SOT23封裝技術手冊
概述
MAX9110/MAX9112單路/雙路低壓差分信號(LVDS)發射器專為需要超小功耗、空間和噪聲的高速應用而設計。這兩款器件均支持超過500Mbps的開關速率，同時采用+3.3V單電源供電，并具有激光打印機和數碼復印機等高分辨率成像應用所需的250ps（最大值）超低脈沖偏斜。
MAX9110為單路LVDS發射器，MAX9112為雙路LVDS發射器。
這兩款器件均符合EIA/TIA-644 LVDS標準。它們支持LVTTL/CMOS輸入并將其轉換為低壓(350mV)差分輸出，從而盡可能地降低電磁干擾(EMI)和功耗。這些器件使用電流控制輸出級，即使在高數據速率下也能充分降低功耗。MAX9110/MAX9112采用節省空間的8引腳SOT23和SO封裝。關于單/雙LVDS線路接收器，請參考MAX9111/MAX9113數據手冊。
數據表：*附件：MAX9110 MAX9112單 雙路LVDS線驅動器，提供超低差分偏移，SOT23封裝技術手冊.pdf
應用
特性
- 用于高分辨率成像和高速互連的250ps（最大值）低脈沖偏斜
- 節省空間的8引腳SOT23和SO封裝
- DS90LV017/017A和DS90LV027/027A的引腳兼容升級版本（SO封裝）
- 支持500Mbps數據速率
- 低功耗：3.3V時為22mW（MAX9112為31mW）
- 符合EIA/TIA-644標準
- +3.3V單電源
- 直通式引腳排列簡化了PCB布局
- 關斷時驅動器輸出高阻抗

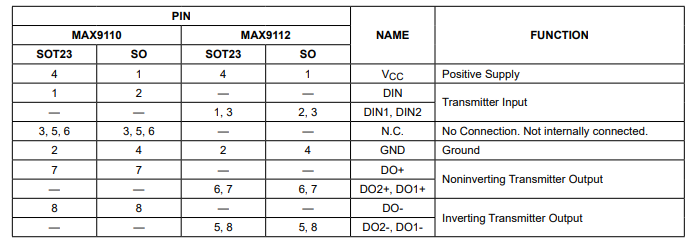

引腳配置描述

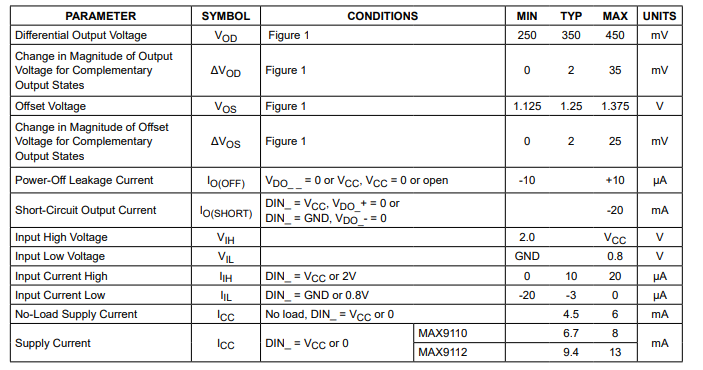

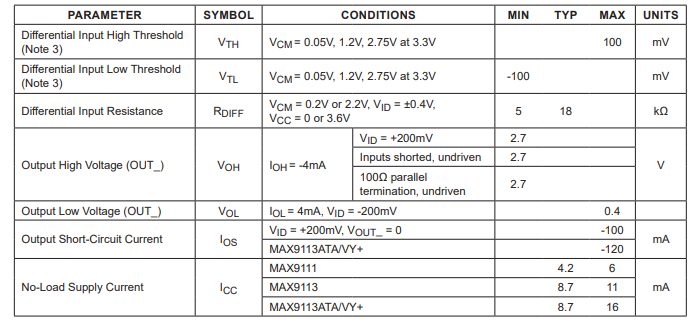

電特性

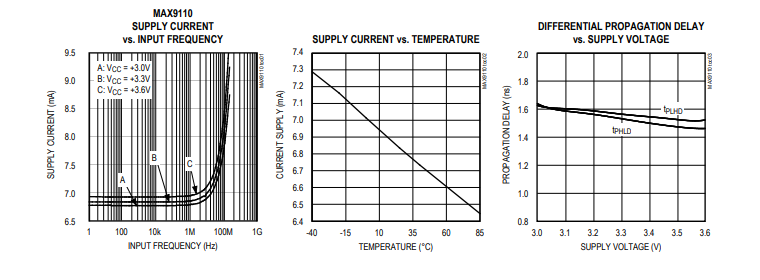

典型操作特性

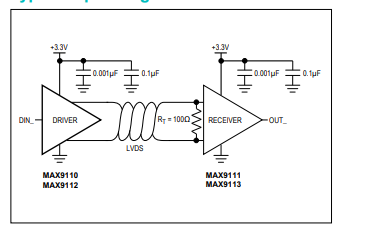

應用電路
