概述
MAX9111/MAX9113單路/雙路低壓差分信號(LVDS)接收器專為需要超小功耗、空間和噪聲的高速應用而設計。這兩款器件均支持超過500Mbps的開關速率，同時采用+3.3V單電源供電，并具有激光打印機和數碼復印機等高分辨率成像應用所需的300ps（最大值）超低脈沖偏斜。

MAX9111為單路LVDS接收器，MAX9113為雙路LVDS接收器。

這兩款器件均符合EIA/TIA-644 LVDS標準，并將LVDS轉換為LVTTL/CMOS兼容輸出。當輸入未驅動且開路、已端接或短路時，故障安全功能可將輸出設置為高電平。MAX9111/MAX9113采用節省空間的8引腳SOT23和SO封裝。關于單/雙LVDS線路驅動器，請參考MAX9110/MAX9112數據手冊。
數據表：*附件：MAX9111 MAX9113單 雙路LVDS線接收器，提供超低脈沖偏差，SOT23封裝技術手冊.pdf

應用

• 背板與互連應用
• 蜂窩電話基站
• 時鐘/數據分配
• 數字復印機
• 激光打印機
• LCD顯示器
• 網絡路由器和交換機
• 電信交換設備

特性

• 用于高分辨率成像和高速互連的300ps（最大值）低脈沖偏斜
• 節省空間的8引腳SOT23和SO封裝
• DS90LV018A和DS90LV028A的引腳兼容升級版本（僅限SO封裝）
• 支持500Mbps數據速率
• 低功耗：3.3V時為29mW
• 符合EIA/TIA-644標準
• +3.3V單電源
• 直通式引腳排列簡化了PCB布局
• 故障安全電路可將未驅動輸入的輸出設置為高電平
• 關斷時提供高阻抗LVDS輸入
• 通過AEC-Q100認證，請參閱特定/V版本的訂購信息

電特性

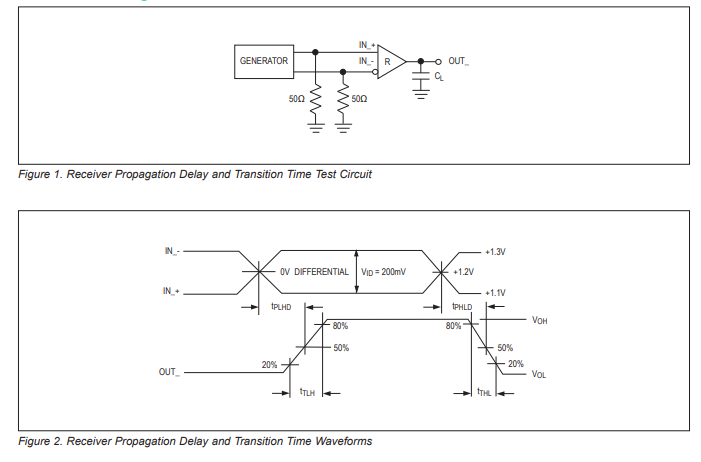

測試電路圖

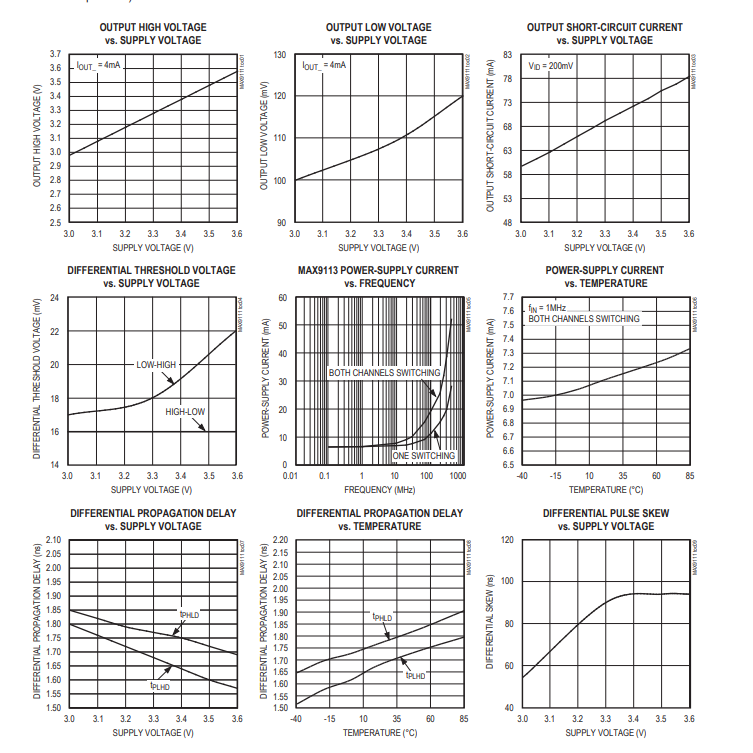

典型操作特性

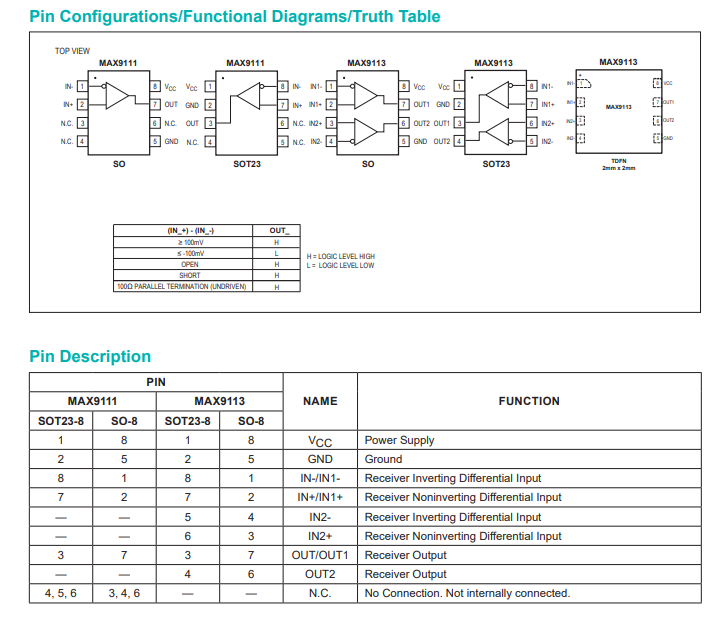

引腳配置描述

詳細說明

LVDS輸入

MAX9111/MAX9113具備LVDS輸入功能，適用于高速數字電路接口。LVDS接口標準是一種信令方法，用于在ANSI/EIA/TIA - 644標準定義的受控阻抗介質上進行點對點通信。該技術采用低電壓信號，以實現快速轉換時間，最大限度降低功耗，并減少電磁干擾。

MAX9111/MAX9113接收器可將LVDS信號轉換為CMOS/LVTTL信號，速率超過500Mbps。這些器件能夠檢測低至100mV的差分信號，共模范圍低至0V，高至1V，而LVDS標準規定的輸入電壓范圍是以地為參考的0V至2.4V。

故障安全功能

當輸入未驅動且開路、端接或短路時，故障安全功能會將輸出設置為高電平狀態。

使用MAX9113中的單個通道時，需使未使用的通道保持開路狀態。故障安全功能不能保證在高于 +85°C 的環境溫度下正常工作。

ESD保護

與所有美信（Maxim）器件一樣，所有引腳均集成了ESD保護結構，以防范在處理和組裝過程中遇到的靜電放電。MAX9111/MAX9113的接收器輸入引腳具有額外的靜電防護。美信的工程師開發了先進的結構，可保護這些引腳免受 ±11kV ESD的損害，在所有正常工作、關機和斷電狀態下均能保持器件完整性。

ESD保護可通過多種方式進行測試；該產品系列的接收器輸入按照人體模型（Human Body Model）進行了 ±11kV 保護特性測試。

人體模型

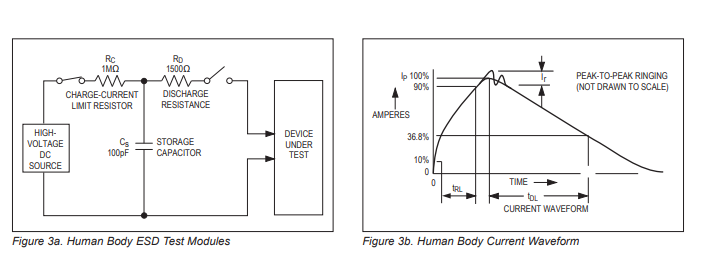

圖3a展示了人體模型，圖3b展示了其放電時產生的電流波形。該模型由一個100pF的電容組成，充電至目標ESD電壓后，通過一個1.5kΩ的電阻向被測器件放電。
