概述
MAX9130是一款單路差分信號(LVDS)線接收器，尤其適合于那些要求高數據速率、低功耗和低噪聲的應用。此器件保證接收數據速度高達500Mbps (250MHz)。

MAX9130接收一路LVDS差分輸入，并將其轉換為LVTTL/LVCMOS輸出。當輸入無驅動和開路、斷路或短路時，安全失效特性將設置高輸出。器件支持寬共模電壓輸入范圍，從而允許驅動器和接收器之間存在地電位差和共模噪聲。MAX9130符合ANSI/TIA/EIA-644 LVDS標準。

MAX9130工作于+3.3V單電源，滿足-40°C至+85°C的工作溫度范圍。該器件提供節省空間的6引腳SC70封裝。對于單/雙路LVDS線驅動器，請參考MAX9110/MAX9112的數據資料。對于SC70封裝的低速(200Mbps)單路LVDS線接收器，請參考MAX9115。
數據表：*附件：MAX9130單路、500Mbps、LVDS線接收器，SC70封裝技術手冊.pdf

應用

• 蜂窩電話基站
• 時鐘/數據分配
• 數字交叉連接
• DSLAM
• 網絡路由器和交換機

特性

• 節省空間的SC70封裝(比SOT23小50%)
• 保證500Mbps數據速率
• 250ps (最大)低脈沖扭曲
• 斷電時為高阻LVDS輸入，允許熱插拔
• 符合ANSI TIA/EIA-644 LVDS標準
• +3.3V單電源
• 輸入未驅動時(開路，斷路或短路)，安全失效電路設置輸出為高
• 安全失效模式下，150μA (典型)低電源電流

應用電路

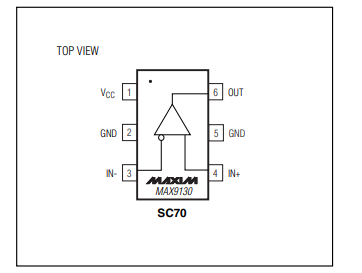

引腳配置描述

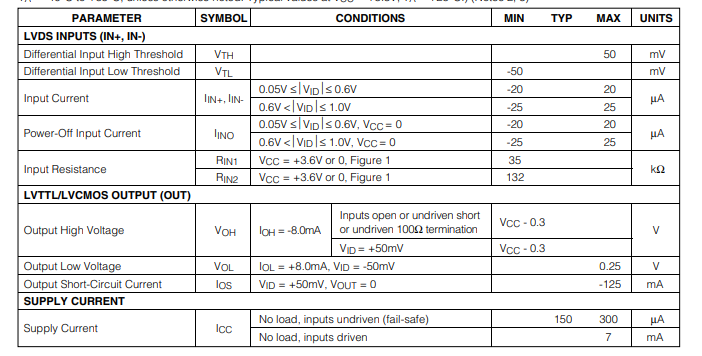

DC電氣特性

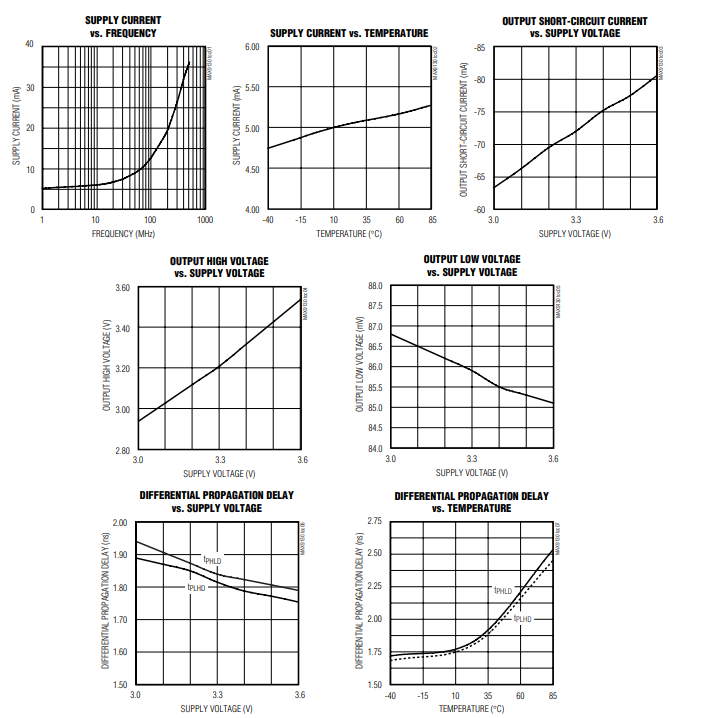

典型操作特性

詳細說明

LVDS（低壓差分信號）旨在通過ANSI TIA/EIA - 644和IEEE 1596.3標準定義的受控阻抗介質進行點對點通信。LVDS使用較低的電壓擺幅，相較于其他常見通信標準，在降低功耗的同時實現更高的數據速率，同時減少電磁輻射，且系統對噪聲的敏感度較低。

MAX9130是一款出色的LVDS線路接收器，適用于要求高數據速率、低功耗且無噪聲的應用場景。該器件接受LVDS輸入，并將其轉換為LVTTL/LVCMOS輸出。接收器可檢測低至50mV的差分信號，共模范圍高達+2.4V。

250mV至450mV的LVDS驅動器差分輸出電壓通常以+1.25V為中心偏移。此偏移與接收器約0V至+2.4V的輸入電壓范圍相結合，允許在接收器處出現約±1V的信號（相對于接收器地）。這使得驅動器與接收器之間能夠存在接地電位差，并且共模模式可容納耦合噪聲，或二者兼具。LVDS標準規定了以接收器地為參考的輸出電壓范圍為0V至+2.4V。

故障安全功能

當出現以下情況時，MAX9130的故障安全功能會將輸出置為高電平，并將電源電流降至150μA：

• 輸入開路
• 輸入未驅動且短路
• 輸入未驅動且端接

故障安全電路至關重要，因為在這些情況下，輸入處的噪聲可能會使接收器切換，看似系統正在接收數據。開路或未驅動的端接輸入情況可能在電纜斷開或切斷時出現，或者當LVDS驅動器因高阻抗而處于高阻態時出現。短路輸入可能是由于電纜故障導致。

應用信息

電源去耦

用0.01μF的高頻表面貼裝陶瓷電容盡可能靠近器件對Vcc進行去耦。

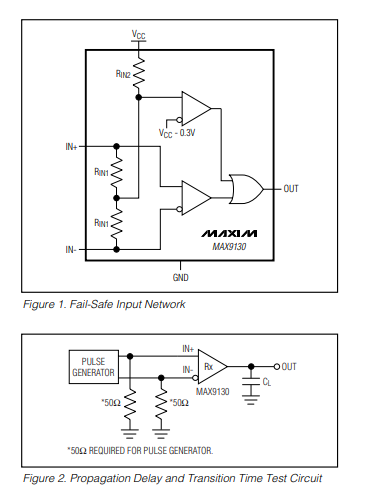

故障安全輸入網絡（圖1）對輸入共模電壓進行采樣，并將其與Vcc - 0.3V（標稱值）進行比較。當輸入信號符合LVDS標準時，輸入共模電壓小于Vcc - 0.3V，故障安全電路未激活。如果輸入開路，或者輸入未驅動且短路或并聯端接，在此情況下，上拉電阻會將兩個輸入拉高至Vcc - 0.3V以上，激活故障安全電路并強制輸出為高電平。
