概述
MAX9121/MAX9122四路低壓差分信號(LVDS)差分線接收器，尤其適合于那些要求高數據速率、低功耗和低噪聲的應用。通過大約100Ω可控阻抗的傳輸介質，MAX9121/MAX9122保證數據接收速度高達500Mbps (250MHz)。傳輸介質可以是印刷電路板覆銅線或電纜。

MAX9121/MAX9122接收四路LVDS差分輸入，轉換為對應的LVCMOS輸出。MAX9122具有集成的并聯終端電阻(標稱值107Ω)，從而省掉了四個必需的分立電阻，減小了分支連線長度。MAX9121具有高阻輸入，當用于點對點連接時，需要外接終端電阻。

這些器件支持0.05V至2.35V的寬共模電壓輸入范圍，從而允許驅動器和接收器之間存在地電位差和共模噪聲。當輸入開路時，或輸入無驅動和短路或并聯斷路時，安全失效特性將設置高輸出。EN和/EN輸入端控制高阻抗輸出。所有四路接收器共用該使能信號。輸入符合ANSI TIA/EIA-644 LVDS標準。流通引腳排列簡化了PCB的布線，且通過分開LVDS輸入和LVCMOS輸出，減少了串?dāng)_。MAX9121/MAX9122工作于+3.3V單電源，滿足-40°C至+85°C的工作溫度范圍。這些器件提供16引腳TSSOP和SO封裝。對于具有流通引腳排列的四路LVDS線驅動器，請參考MAX9123的數據資料。
數據表：*附件：MAX9121 MAX9122四路LVDS線接收器，內部端接，引腳按信號流向排列技術手冊.pdf

應用

• 上/下路復用器
• 背板與互連應用
• 蜂窩電話基站
• 時鐘/數據分配
• 數字復印機
• 數字交叉連接
• DSLAM
• 激光打印機
• 網絡路由器和交換機

特性

• 集成終端電阻省掉了四個外接電阻(MAX9122)
• 流通引腳排列
  • 簡化了PCB布局
  • 減少了串?dāng)_
• 引腳兼容于DS90LV048A
• 保證500Mbps數據速率
• 300ps脈沖扭曲(最大)
• 符合ANSI TIA/EIA-644 LVDS標準
• +3.3V單電源
• 安全失效電路

引腳配置描述

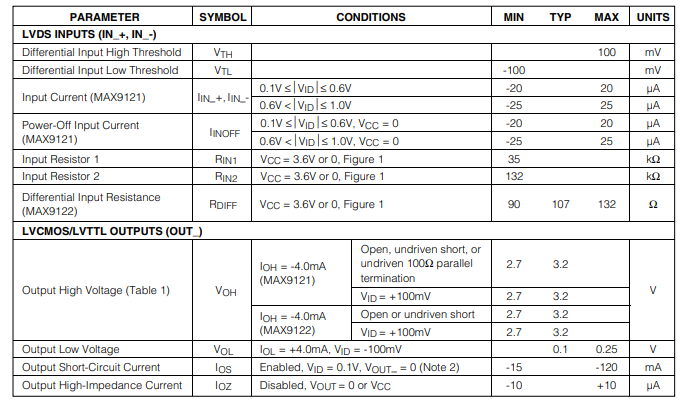

DC電氣特性

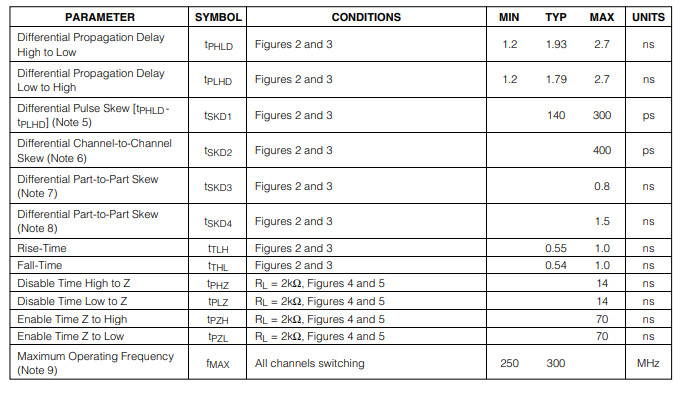

交流電氣特性

典型操作特性

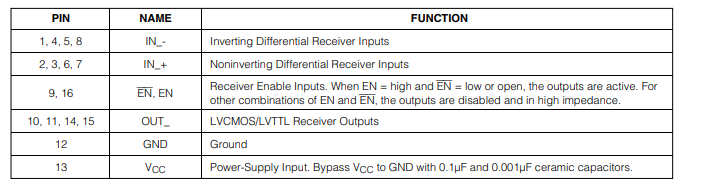

引腳配置描述
