概述
MAX9123四通道低壓差分信號(LVDS)差分線路驅動器非常適合需要高數據速率、低功耗和低噪聲的應用。MAX9123支持通過大約100Ω的受控阻抗介質以高達800Mbps (400MHz)的速度傳輸數據。傳輸介質可以是印刷電路(PC)板走線、背板或電纜。

MAX9123接受四個LVTTL/LVCMOS輸入電平并將其轉換為L(zhǎng)VDS輸出信號。此外，MAX9123能夠通過兩個使能輸入EN和低電平有效EN將所有四個輸出設置為高阻態，從而使器件在高阻期間降至16mW（典型值）的超低功耗狀態。這些使能輸入對所有四個發射器都是通用的。輸出符合ANSI TIA/EIA-644 LVDS標準。直通式引腳排列簡化了PC板布局，并且通過將LVTTL/LVCMOS輸入和LVDS輸出分開，減少了串?dāng)_。

MAX9123采用+3.3V單電源供電，額定工作溫度范圍為-40°C至+85°C。它采用16引腳TSSOP和SO封裝。關于具有集成端接和直通式引腳排列的四通道LVDS線路接收器，請參考MAX9121/MAX9122*數據手冊。
數據表：*附件：MAX9123四路LVDS線驅動器，引腳按信號流向排列技術手冊.pdf

應用

• 上/下路復用器
• 背板與互連應用
• 蜂窩電話基站
• 時鐘/數據分配
• 數字復印機
• 數字交叉連接
• DSLAM
• 互連
• 激光打印機
• 網絡
• 路由器/交換機

特性

• 直通式引腳排列
  • 簡化印刷電路板布局
  • 減少串?dāng)_
• 與DS90LV047A引腳兼容
• 支持800Mbps數據速率
• 250ps最大脈沖偏斜
• 符合TIA/EIA-644 LVDS標準
• +3.3V單電源
• 16引腳TSSOP和SO封裝

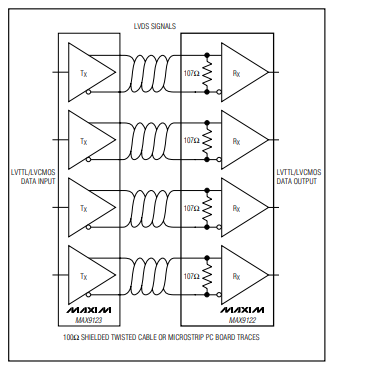

應用電路

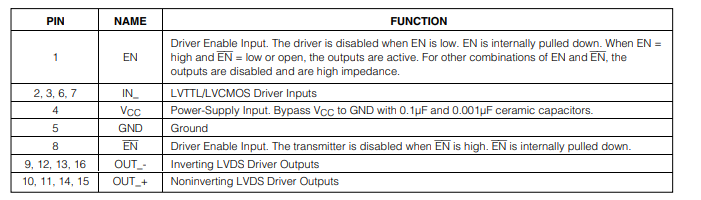

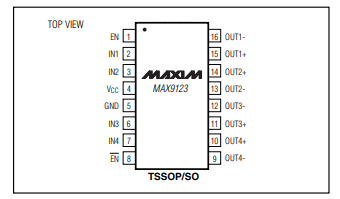

引腳配置描述

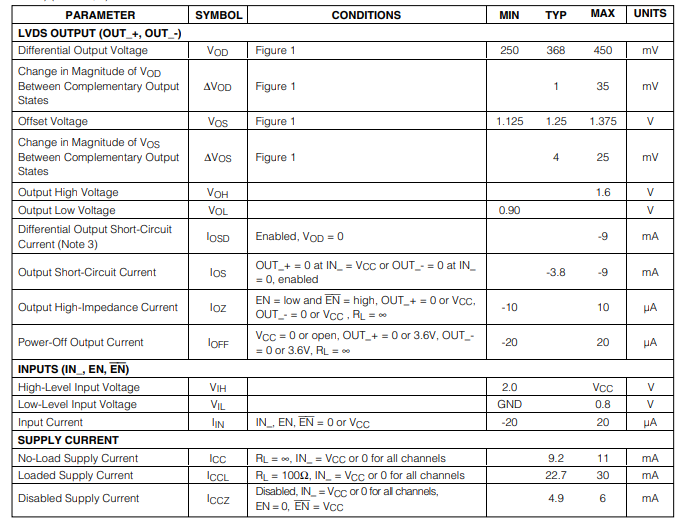

DC電氣特性

詳細說明

LVDS 接口標準是一種信令方法，用于在 ANSI/TIA/EIA - 644 和 IEEE 1596.3 標準定義的受控阻抗介質上進行點對點通信。LVDS 標準使用的電壓擺幅比其他常見通信標準更低，在降低功耗的同時實現更高的數據速率，還能減少電磁輻射以及系統對噪聲的敏感度。

MAX9123 是一款 800Mbps 的高速差分 LVDS 驅動器，專為點對點和低功耗應用而設計。該器件接受 LVTTL/LVCMOS 輸入電平，并將其轉換為 LVDS 輸出信號。

MAX9123 采用電流調節配置，可產生 2.5mA 至 4.0mA 的輸出電流。這種電流調節方法可減少接地反彈和直通電流，提高噪聲裕度和系統速度性能。驅動器輸出具有短路電流限制，當器件斷電或禁用時，輸出呈高阻抗?fàn)顟B(tài)。

MAX9123 的電流調節架構需要一個電阻負載來端接信號并完成傳輸回路。由于器件切換的是電流而非電壓，實際輸出電壓擺幅由 LVDS 接收器中的終端電阻值決定。邏輯狀態由電流方向決定。典型輸出電流為 3.7mA，驅動 100Ω 負載時，產生 370mV 的輸出電壓。

由于 MAX9123 是電流調節器件，沒有終端電阻時不會產生輸出電壓。終端電阻與傳輸線的差分阻抗匹配。輸出電壓電平取決于終端電阻的值。MAX9123 在接收器輸入處采用 100Ω 終端電阻，針對點對點接口進行了優化。終端電阻值在 90Ω 至 132Ω 之間，具體取決于傳輸介質的特性阻抗。
