Analog Devices MAX22208四路半H橋驅動器配有四個可獨立控制的65V半H橋驅動器。該器件可用于驅動四個螺線管、一個步進電機、兩個有刷直流電機或不同負載的組合。

數據手冊：*附件：Analog Devices Maxim Integrated MAX22208四路半H橋驅動器數據手冊.pdf

該功率FET具有非常低的阻抗，可實現高驅動效率和低散熱。總典型R ON （高側+低側）為0.3Ω（典型值）。每個半橋均可通過兩個邏輯輸入（DIN、EN）單獨進行脈寬調制（PWM）控制。

ADI MAX22208集成了非耗散電流檢測功能，消除了此功能所需的大尺寸外部功率電阻器。與基于外部檢測電阻器的主流應用相比，這一集成可顯著節省空間和功耗。
與內部檢測的負載電流成正比的電流被輸出到外部電流監視器引腳（ISEN）。將外部電阻器連接到這些引腳，即可產生與電機電流成正比的電壓。當控制算法需要電流/扭矩信息時，外部電阻器上的電壓降就可以輸入到控制器ADC中。

每個半H橋的最大輸出電流IMAX = 3.8A。該電流受到過流保護（OCP）電路的限制。該電流可以驅動短暫瞬變，旨在有效驅動小容性負載。

MAX22208采用小型5mmx7mm、38引腳TQFN封裝和4.4mmx9.7mm、38引腳TSSOP封裝。

特性

• 四個獨立半H橋驅動器
  • 最高工作電壓：65 V
  • R ON （高側+低側）：0.3Ω（典型值，TA = +25°C時）
  • 完全獨立的半橋控制
• 每個H橋額定電流（TA = +25°C）：
  • IMAX = 3.8A（驅動容性負載的脈沖電流）
  • I RMS = 2A
• 集成電流檢測（ICS），無需大尺寸外部電阻器，且提高了效率
• 電流檢測輸出監視器
• 故障指示器引腳（FAULT）
  • 為每個通道提供過流保護（OCP）
  • 欠壓鎖定（UVLO）
  • 熱關斷（TSD）=+155°C
• 5mmx7mm、38引腳TQFN封裝和4.4mmx9.7mm、38引腳TSSOP封裝

應用

• 有刷直流電機驅動器
• 步進電機驅動器
• 電磁驅動器
• 鎖存閥

規范

• 電源電壓范圍：4.5V至65V
• 休眠模式電流消耗：20uA
• 低靜態電流消耗：5 mA
• VDD 電流限制：18mA
• 輸入遲滯：110mV
• 低側輸出導通電阻：270mΩ
• 高側輸出導通電阻：300mΩ
• 輸出轉換速度：300V/μs

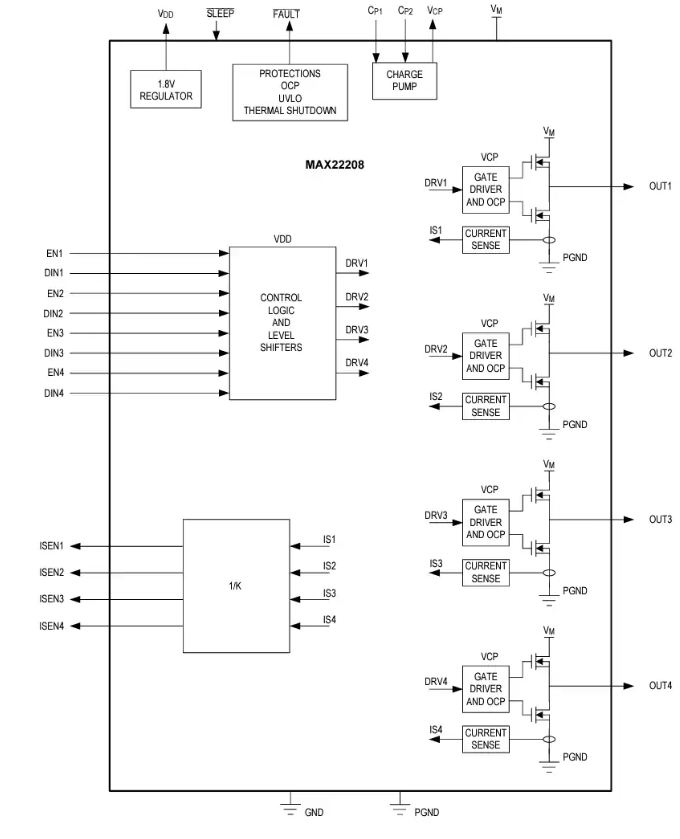

簡化框圖

功能圖
