概述
MAX9173是四路低壓差分信號(LVDS)線接收器，尤其適合于那些要求高數據速率、低功耗和低噪聲的應用。通過大約100Ω可控阻抗的傳輸介質，MAX9173保證數據接收速度高達500Mbps (250MHz)。傳輸介質可以是印刷電路(PC)板覆銅線或電纜。

MAX9173接收四路LVDS差分輸入，轉換為對應的LVCMOS/LVTTL輸出。MAX9173具有高阻輸入，當用于點對點連接時，需要外接終端電阻。

這些器件支持0.05V至VCC - 0.05V的寬共模電壓輸入范圍，從而允許驅動器和接收器之間存在地電位差和共模噪聲。當輸入處于無驅動的開路、短路或并聯終端匹配時，安全失效特性將設置高輸出。EN和/EN輸入端控制高阻抗輸出。所有四路接收器共用該使能信號。輸入符合ANSI TIA/EIA-644 LVDS標準。流通引腳排列簡化了印刷電路板的布線，且通過分開LVDS輸入和LVCMOS/LVTTL輸出，減少了串擾。MAX9173工作于3.3V單電源，滿足-40°C至+85°C的工作溫度范圍。對于具有并聯安全失效電路的低抖動、四路LVDS接收器，請參考MAX9121/MAX9122的數據資料。對于具有流通引腳排列的四路LVDS線驅動器，請參考MAX9123的數據資料。

該器件提供16引腳TSSOP、SO封裝和節省空間的薄型QFN封裝。
數據表：*附件：MAX9173四路LVDS線接收器，引腳按信號流向排列，帶有通道失效保護技術手冊.pdf

應用

• 背板互連
• 蜂窩電話基站
• 時鐘分配
• 數字復印機
• 激光打印機
• LCD顯示器
• 網絡路由器和交換機
• 電信交換設備

特性

• 輸入接收LVDS和LVPECL信號
• 完全兼容于DS90LV048A
• 1.0mA (最大)的低禁止態電源電流
• 通道內安全失效電路
• 流通引腳排列
  • 簡化了PCB布局
  • 減小了串擾
• 保證500Mbps數據速率
• 400ps (最大)脈沖扭曲
• 符合ANSI TIA/EIA-644 LVDS標準
• 斷電時，LVDS輸入為高阻抗
• 提供微型3mm x 3mm QFN封裝

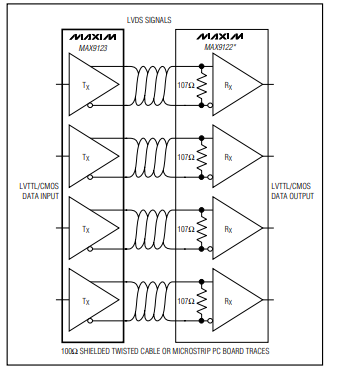

典型操作電路

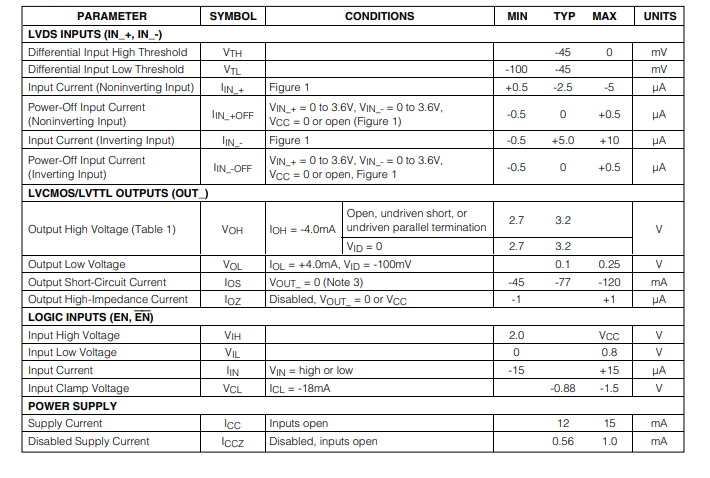

DC電氣特性

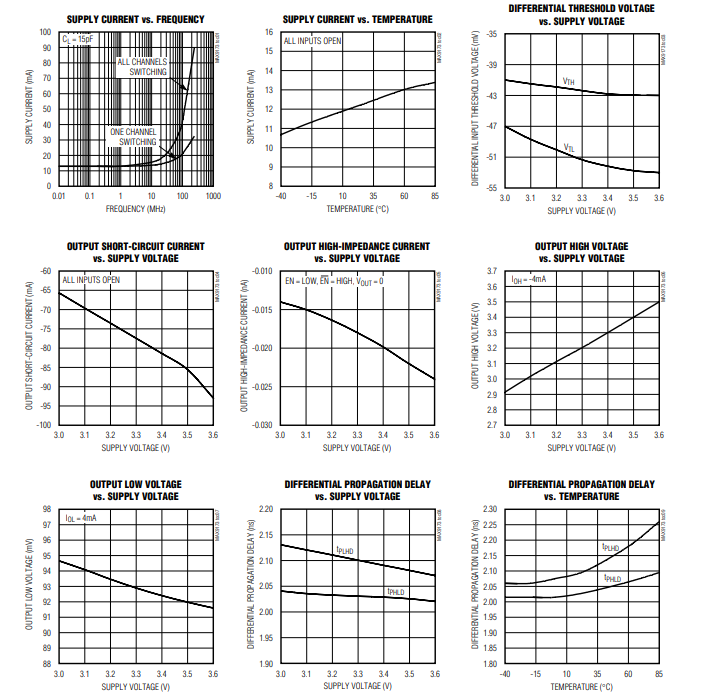

典型操作特性

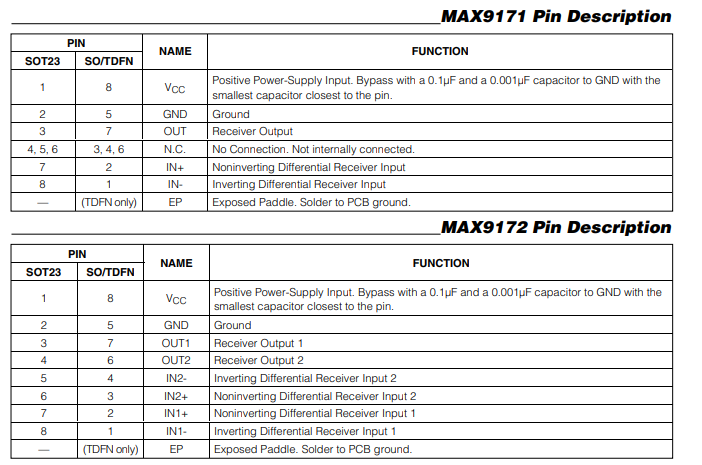

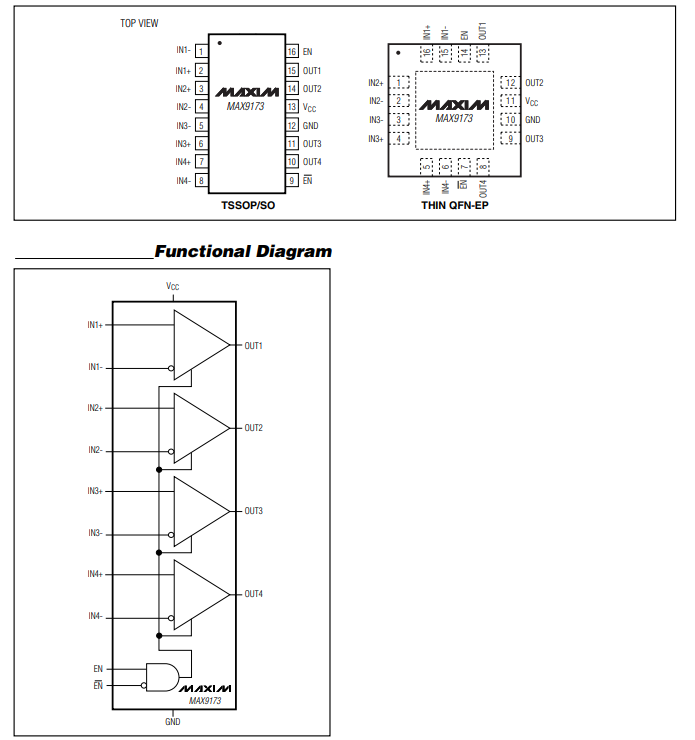

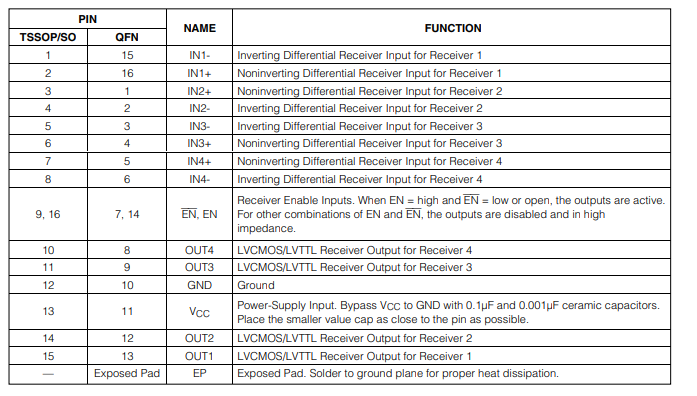

引腳配置描述
