概述
MAX9169/MAX9170是低抖動、低電壓、差分LVDS/LVTTL至LVDS中繼器，尤其適合于那些要求高速數據或時鐘分配、且盡可能減小功耗和尺寸以及噪聲的應用。器件接收單路LVDS (MAX9169)或LVTTL (MAX9170)輸入，將其復現為4路LVDS輸出。每路差分輸出可驅動100Ω負載，允許在接收器輸入端帶有100Ω終端電阻的傳輸線上進行點到點信號分配。MAX9169和MAX9170引腳分別兼容于SN65LVDS104和SN65LVDS105，提供改進的脈沖扭曲性能。

150ps (最大)的超低脈沖扭曲和200psP-P (最大)加性系統抖動等特性，保證在那些定時誤差極其敏感的高速鏈路中，尤其是那些包含時鐘和數據恢復電路，或串行器和解串器應用中，進行可靠地通訊。在整個3.0V至3.6V的工作電源范圍內，其高速轉換性能可以保證630Mbps的數據傳輸速率和小于120ps的通道間扭曲。

MAX9169的最大電源電流是30mA，MAX9170是25mA。LVDS輸入和輸出符合ANSI EIA/TIA-644標準。當輸入處于無驅動的開路、終端匹配或短路時，MAX9169的安全失效特性將設置高輸出。MAX9169/MAX9170提供16引腳TSSOP和SO封裝，工作于-40°C至+85°C的擴展級溫度范圍。

對于SC70封裝的LVDS線接收器，請參考MAX9130的數據資料。
數據表：*附件：MAX9169 MAX9170 4端口LVDS和LVTTL至LVDS轉發器技術手冊.pdf

應用

• 上/下路復用器
• 背板互連
• 蜂窩電話基站
• 時鐘分配
• 數字交叉連接
• 網絡路由器和交換機
• 點到點基帶數據傳輸

特性

• 150ps (最大)脈沖扭曲
• 在630Mbps (2^23^ - 1) PRBS碼型測試時，具有極低的200psP-P (最大)加性系統抖動
• 8psRMS (最大)加性隨機抖動
• 120ps (最大)通道到通道扭曲
• 630Mbps數據速率
• 符合ANSI EIA/TIA-644 LVDS標準
• 最大30mA (MAX9169)或最大25mA (MAX9170)電源電流，比競爭產品改進15%
• LVDS輸入(MAX9169)或+5V耐壓的LVTTL/LVCMOS輸入(MAX9170)
• 在無驅動差分輸入時，安全失效電路置輸出為高電平
• 額定10pF負載輸出
• 獨立的輸出使能端
• 3.3V單電源
• 改進的SN65LVDS104 (MAX9169)/SN65LVDS105 (MAX9170)代用品
• 16引腳SO和TSSOP封裝

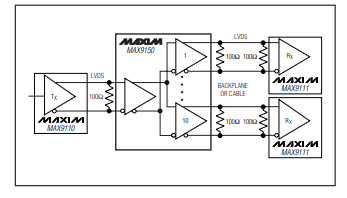

應用電路

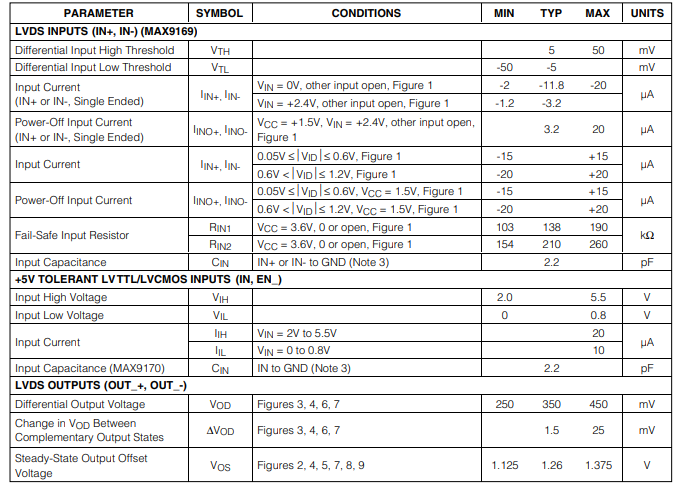

DC電氣特性

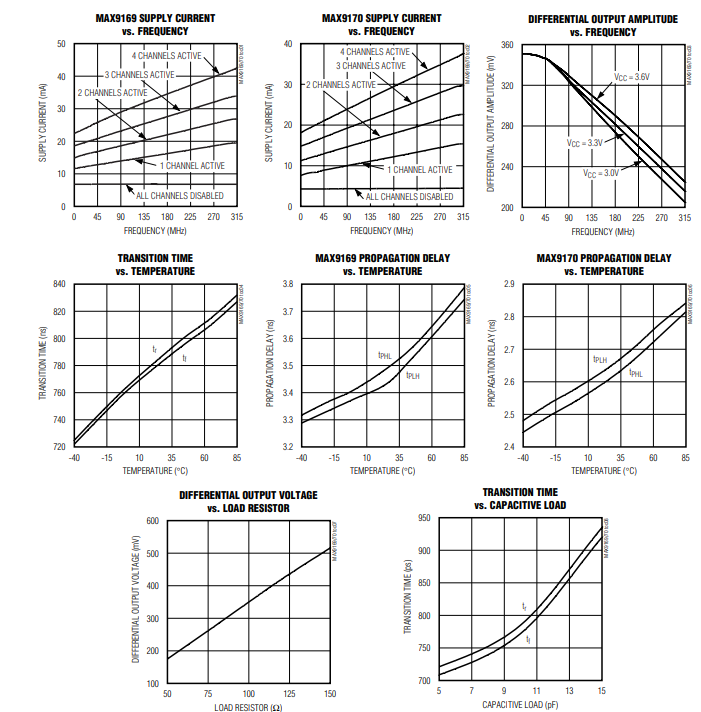

典型操作特性

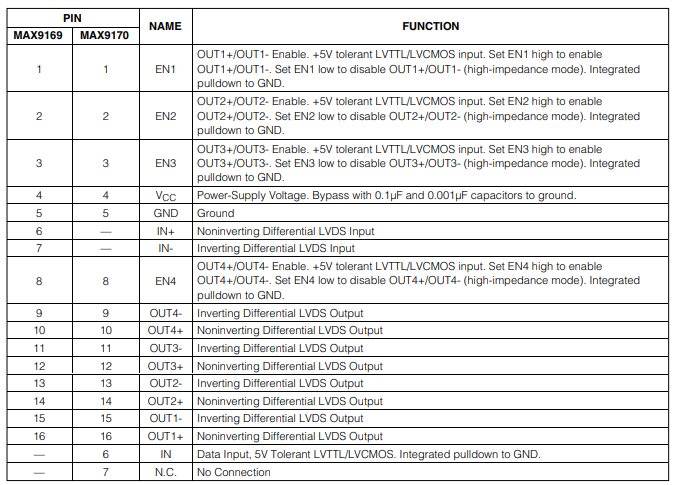

引腳配置描述

詳細說明

LVDS（低壓差分信號）是一種用于點到點和多點數據通信的信令方法，通過受控阻抗介質傳輸，符合ANSI TIA/EIA - 644和IEEE 1596.3標準。LVDS使用的電壓擺幅比其他常見信令標準更低，在降低功耗的同時實現更高的數據速率，還能減少電磁干擾（EMI）以及系統對噪聲的敏感度。

MAX9169/MAX9170是630Mbps的四端口轉發器，適用于高速、低功耗應用。MAX9169電路接受LVDS輸入，并具有故障安全輸入電路。MAX9170具有一個 +5V 容限的單端LVTTL/LVCMOS輸入。這兩款器件都會在每個LVDS輸出端重復輸入信號。MAX9169可檢測低至50mV、共模范圍在 -|Vp|/2 至 2.4V - |Vp|/2 之間的差分信號。MAX9170的 +5V 容限LVTTL/LVCMOS輸入包括電路，可在溫度和電源電壓變化時將判決閾值保持在恒定的 +1.5V。

MAX9169/MAX9170輸出采用電流調節配置，可產生2.5mA至4.5mA的輸出電流。這種電流調節方法可減少接地反彈和直通電流，提高噪聲裕度和系統速度性能。輸出為短路電流限制型，器件斷電時阻抗較高。

MAX9169/MAX9170的電流調節輸出需要電阻負載來端接信號，完成傳輸回路。由于器件切換的是電流方向而非電壓電平，輸出電壓擺幅由端接電阻的阻值乘以輸出電流決定。典型情況下，MAX9169/MAX9170的輸出電流為3.5mA，當傳輸線端接100Ω電阻時，會產生350mV的輸出電壓（3.5mA×100Ω = 350mV）。邏輯狀態由通過端接電阻的電流方向決定。

故障安全電路

MAX9169的故障安全功能在差分輸入出現以下情況時將輸出置為高電平：

• 開路
• 未驅動且短路
• 未驅動且端接

如果沒有故障安全電路，當輸入未驅動時，輸入處的噪聲可能會使輸出切換，看起來像是系統正在發送數據。開路或未驅動的端接輸入情況可能會在LVDS驅動器電纜斷開或切斷時出現，或者當LVDS驅動器輸出因電纜阻抗過高而處于高阻抗狀態時出現。短路輸入可能是由于電纜故障引起。

當輸入信號符合LVDS標準，輸入共模電壓小于Vcc - 0.3V且故障安全電路未激活時（圖1）。如果輸入開路、未驅動、短路、未驅動且并聯端接，內部電阻會將兩個輸入拉高至Vcc - 0.3V以上，激活故障安全電路并強制輸出為高電平。

應用信息

電源去耦

用高頻表面貼裝陶瓷電容（0.1μF和0.001μF）對Vcc進行去耦，盡可能將較小值的電容靠近器件的Vcc引腳并聯安裝。使用多個并聯過孔，以最小化寄生電感。

走線、電纜和連接器

差分輸入和輸出連接的特性會影響MAX9169/MAX9170的性能。使用受控阻抗的走線、電纜和連接器，并匹配其特性阻抗。

通過將差分對的走線緊密排布在一起，確保噪聲以共模方式耦合。通過匹配差分對中走線的電氣長度來減少偏移。差分對中走線的過度偏移會導致磁場抵消降低。在走線之間保持恒定距離，以避免差分阻抗出現不連續性。
