概述
MAX9150低抖動、10端口、低壓差分信號(LVDS)中繼器專為需要高速數據或時鐘分配同時盡可能降低功耗、縮小空間和減少噪聲的應用而設計。該器件接受單個LVDS輸入并在10路LVDS輸出處重復信號。每個差分輸出總共驅動50Ω，允許在每端具有100Ω端接的傳輸線上進行信號的點對點分配。

120ps（最大值）超低峰峰值抖動（確定性和隨機性）可確保在對時序誤差高度敏感的高速鏈路中進行可靠通信，尤其是那些包含時鐘和數據恢復或串行器和解串器的鏈路。高速開關性能支持400Mbps的數據速率和小于100ps的通道間偏斜，同時采用+3.3V單電源供電。

400Mbps時的電源電流為160mA（最大值），在低功耗關斷模式下降至60μA（最大值）。輸入和輸出符合EIA/TIA-644 LVDS標準。當輸入未驅動且開路、已端接或短路時，故障安全功能可將輸出設置為高電平。MAX9150采用28引腳TSSOP封裝。

關于LVDS線路驅動器和接收器，請參考MAX9110/MAX9112和MAX9111/MAX9113數據手冊。
數據表：*附件：MAX9150低抖動、10端口LVDS轉發器技術手冊.pdf

應用

• 分插多路復用器
• 背板和互連應用
• 手機基站
• 時鐘/數據分配
• 數字交叉連接
• 網絡路由器和交換機

特性

• 超低總抖動：120ps p-p （最大值）（確定性和隨機）
• 通道間偏斜：100ps（最大值）
• 支持400Mbps數據速率
• 關斷電流：60μA
• 符合EIA/TIA-644 LVDS標準
• +3.3V單電源
• 故障安全電路可將未驅動輸入的輸出設置為高電平
• VCC = 0V 時提供高阻抗LVDS輸入

應用電路

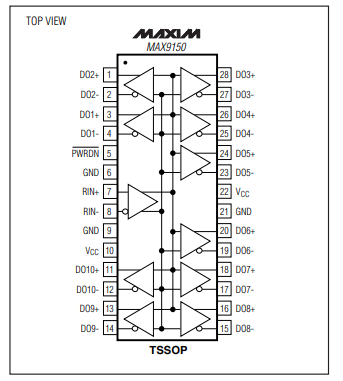

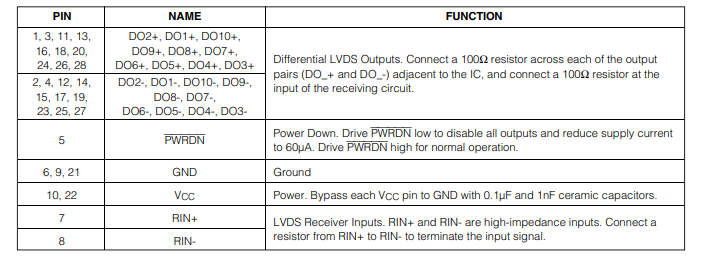

引腳配置描述

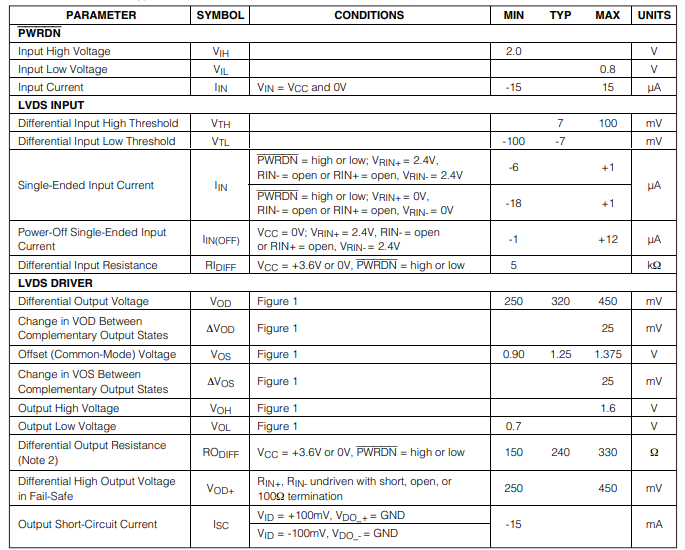

DC電氣特性

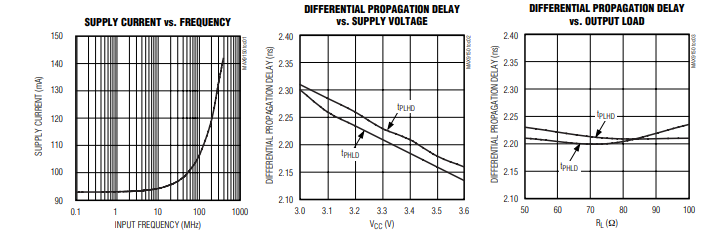

典型操作特性

應用信息

電源去耦

用0.1μF的高頻表面貼裝陶瓷電容和1nF電容，盡可能靠近Vcc引腳并聯，對每個Vcc引腳進行去耦，較小值電容應最靠近Vcc引腳。

差分走線

輸出走線特性會影響MAX9150的性能。使用受控阻抗走線，使其與傳輸介質的阻抗和端接電阻相匹配。確保噪聲以共模方式耦合，將差分走線緊密排布在一起。通過匹配走線的電氣長度來減少偏移，過度的偏移會導致磁場抵消作用降低。在差分走線之間保持恒定距離，避免差分阻抗出現不連續性。避免90°轉彎，并盡量減少過孔數量，以進一步防止阻抗不連續性。

電纜和連接器

傳輸介質通常具有約100Ω的受控差分阻抗。使用具有匹配差分阻抗的電纜和連接器，以最大限度地減少阻抗不連續性。

避免使用非平衡電纜，如帶狀電纜或簡單的同軸電纜。平衡電纜，如雙絞線，信號質量更優，由于磁場抵消作用，產生的電磁干擾較少。平衡電纜往往會拾取共模噪聲，而LVDS接收器會拒絕共模噪聲。
端接

端接電阻應與傳輸線的差分特性阻抗相匹配。由于MAX9150是電流調節器件，沒有端接電阻就不會產生輸出電壓。輸出電壓電平取決于端接電阻的總阻值。MAX9150為點對點鏈路產生LVDS輸出電平，輸出差分幅度約為100Ω端接時的幅度。典型輸出電流為6.4mA，當MAX9150驅動具有100Ω端接電阻的傳輸線時，產生約320mV的輸出電壓（6.4mA×50Ω = 320mV ）。端接電阻值在90Ω至150Ω之間，具體取決于傳輸介質的特性阻抗。

盡量縮短輸出端接電阻與相應MAX9150發射器輸出之間的距離。使用精度為±1%的表面貼裝電阻。

盡量縮短輸入端接電阻與MAX9150接收器輸入之間的距離。使用精度為±1%的表面貼裝電阻。
