概述
MAX9155是一款低壓差分信號(LVDS)中繼器，接收單路LVDS輸入，再生為另一路LVDS輸出。其低抖動，低噪聲等特性，尤其適合于緩沖長距離或噪聲環境下發送的LVDS信號，如通過電纜和背板等。
數據表：*附件：MAX9155低抖動、低噪聲、LVDS轉發器，SC70封裝技.pdf

MAX9155的微小尺寸使其特別適合于要求盡可能減小多點背板應用中的分支連線長度。SC70封裝(SOT23尺寸的一半)能夠將MAX9155置于連接器附近，以盡可能減小分支連線長度和總線上的信號反射。MAX9155的輸出與目標IC，如FPGA或ASIC等之間的點對點連接，允許目標IC放置在離總線連接器較遠的地方。

23psP-P的超低加性系統抖動和0.6psRMS的加性隨機抖動等特性，保證在那些定時誤差極其敏感的高速鏈路中，尤其是那些包含時鐘和數據恢復電路、PLL、串行器或解串器應用中，進行可靠地通訊。MAX9155的轉換性能保證200Mbps的數據傳輸速率，且通過保證0.5ns的最小輸出過渡時間，以盡可能減小輻射噪聲。當輸入處于未驅動的開路、短路或終端匹配時，MAX9155的安全失效電路設置輸出為高。

MAX9155工作于+3.3V單電源，僅消耗10mA電源電流，滿足-40°C至+85°C的工作溫度范圍。對于四路總線LVDS驅動器，請參考MAX9129的數據資料；對于SC70封裝的低抖動、低噪聲的LVPECL至LVDS電平轉換器，請參考MAX9156的數據資料。

應用

• 上/下路復用器
• 電纜中繼器
• 蜂窩電話基站
• 數字交叉連接
• DSLAM
• 多點總線
• 網絡路由器和交換機

特性

• 微型SC70封裝
• 超低抖動
  • 23psP-P加性系統抖動
  • (2 ^23^ -1 PRBS)
  • 0.6psRMS加性隨機抖動
• 0.5ns (最小)過渡時間，以盡可能減小輻射噪聲
• 保證200Mbps的數據速率
• 當輸入未驅動(開路，終端匹配或短路)時，安全失效電路設置輸出為高
• 10mA的低電源電流
• 在安全失效狀態時，6mA的低電源電流
• 符合ANSI/EIA/TIA-644 LVDS標準
• 斷電模式下，輸入輸出均處于高阻態

引腳配置描述

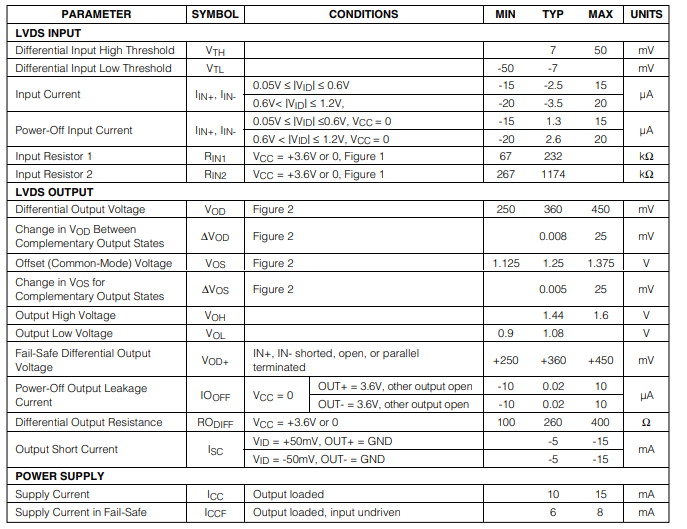

DC電氣特性

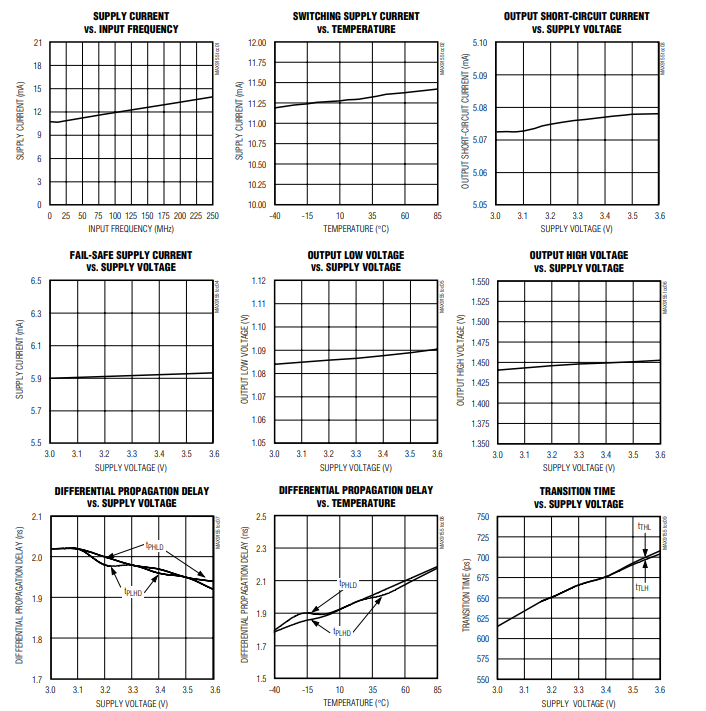

典型操作特性

應用信息

電源旁路 ：用0.01μF高頻表面貼裝陶瓷電容將VCC旁路，盡可能靠近器件。
差分走線 ：輸入和輸出的走線特性會影響MAX9155的性能。使用受控阻抗差分走線。通過將走線緊密排列成差分對的形式，確保信號以共模方式耦合。保持差分對內的距離一致，避免出現不連續情況；避免90°轉彎，并盡量減少過孔數量，以減少阻抗不連續問題。
電纜和連接器 ：LVDS標準定義了差分特性阻抗為100Ω且端接特性阻抗的互連信號電平，同時允許特性阻抗為90Ω至132Ω且端接的情況（詳見“端接”部分）。使用具有匹配差分阻抗的電纜和連接器，以減少阻抗不連續問題。避免使用非平衡電纜，如帶狀電纜或同軸電纜。平衡電纜，如雙絞線，具有更好的信號質量，且能產生較少的電磁干擾，不易拾取共模噪聲，LVDS接收器可抑制共模噪聲。

端接

對于點對點鏈路，端接電阻應位于LVDS接收器輸入端，并與傳輸線的差分特性阻抗匹配。
對于一端驅動的多點總線，在總線另一端用與總線負載差分特性阻抗匹配的電阻進行端接。
對于兩端均由點驅動器驅動的多點總線，在總線兩端都用與總線負載差分特性阻抗匹配的電阻進行端接。當在兩端進行端接，或需要驅動大量分支時，需要使用總線LVDS（BLVDS）驅動器來驅動雙端接的多點總線。MAX9155并非用于驅動雙端接的多點LVDS總線。
差分輸出電壓電平取決于互連的差分特性阻抗和端接電阻值。MAX9155保證在100Ω負載下，典型輸出電流為3.6mA。使用100Ω端接電阻（3.6mA×100Ω = 360mV）時，MAX9155產生的輸出電壓為360mV。有關典型輸出電平與負載關系，參見“差分輸出電壓與負載電阻典型工作曲線”。
