ISO5452 是一款 5.7kV RMS 增強型隔離式柵驅動器，適用于具有分離輸出、OUTH 和 OUTL 的 IGBT 和 MOSFET，可提供 2.5A 拉電流和 5A 灌電流。輸入側由 2.25V 至 5.5V 單電源供電。輸出側允許的電源范圍從最小 15 V 到最大 30 V。兩個互補 CMOS 輸入控制柵極驅動器的輸出狀態。76 ns 的短傳播時間確保了對輸出級的精確控制。
*附件：iso5452.pdf

內部去飽和 （DESAT） 故障檢測可識別 IGBT 何時處于過流狀態。檢測到 DESAT 后，靜音邏輯立即阻斷隔離器的輸出并啟動軟關斷程序，禁用 OUTH，并在 2 μs 的時間跨度內將 OUTL 拉至低電平。當 OUTL 相對于最負電源電位 V EE2 達到 2 V 時，柵極驅動器輸出被猛烈拉至 V EE2 電位，從而立即關閉 IGBT。

當去飽和有效時，故障信號通過隔離柵發送，將輸入側的 FLT 輸出拉低并阻止隔離器輸入。Mute logic 通過 soft-off period 激活。FLT 輸出條件是鎖存的，只有在 RDY 變?yōu)楦唠娖胶螅拍芡ㄟ^(guò) RST 輸入端的低有效脈沖復位。

當 IGBT 在雙極輸出電源正常工作期間關閉時，輸出硬鉗位到 V EE2。如果輸出電源為單極性，則可以使用有源米勒箝位，允許米勒電流通過低阻抗路徑吸收，從而防止 IGBT 在高壓瞬態條件下動態導通。

柵極驅動器的運行準備情況由兩個欠壓鎖定電路控制，用于監控輸入側和輸出側電源。如果任一側電源不足，則 RDY 輸出變?yōu)榈碗娖剑駝t此輸出為高電平。

ISO5452 采用 16 引腳 SOIC 封裝。器件的額定工作環境溫度范圍為 –40°C 至 +125°C 環境溫度。

特性

• V CM = 1500V 時，最小共模瞬態抗擾度 （CMTI） 為 50kV/μs，典型值為 100kV/μs
• 分離輸出，可提供 2.5A 峰值拉電流和 5A 峰值灌電流
• 短傳播延遲：76 ns（典型值）、110 ns（最大值）
• 2A 有源米勒箝位
• Output Short-Circuit Clamp
• 短路期間的軟關斷 （STO）
• 去飽和檢測時的故障警報在 FLT 上發出信號，并通過 RST 復位
• 輸入和輸出欠壓鎖定 （UVLO），帶就緒 （RDY） 引腳指示
• 有源輸出下拉和默認低電平輸出，具有低電源或浮動輸入
• 2.25V 至 5.5V 輸入電源電壓
• 15V 至 30V 輸出驅動器電源電壓
• CMOS 兼容輸入
• 抑制短于 20 ns 的輸入脈沖和噪聲瞬變
• 工作溫度：-40°C 至 +125°C 環境溫度
• 隔離浪涌耐受電壓 10000V PK
• 安全相關認證：
  • 符合 DIN V VDE V 0884-10 （VDE V 0884-10）：2006-12 的 8000V PK V IOTM 和 1420V PK V IORM 增強型隔離
  • 5700V RMS 隔離，持續 1 分鐘，符合 UL 1577 標準
  • CSA 組件驗收通知 5A、IEC 60950-1 和 IEC 60601-1 終端設備標準
  • 符合 EN 61010-1 和 EN 60950-1 的 TUV 認證
  • GB4943.1-2011 CQC 認證

參數

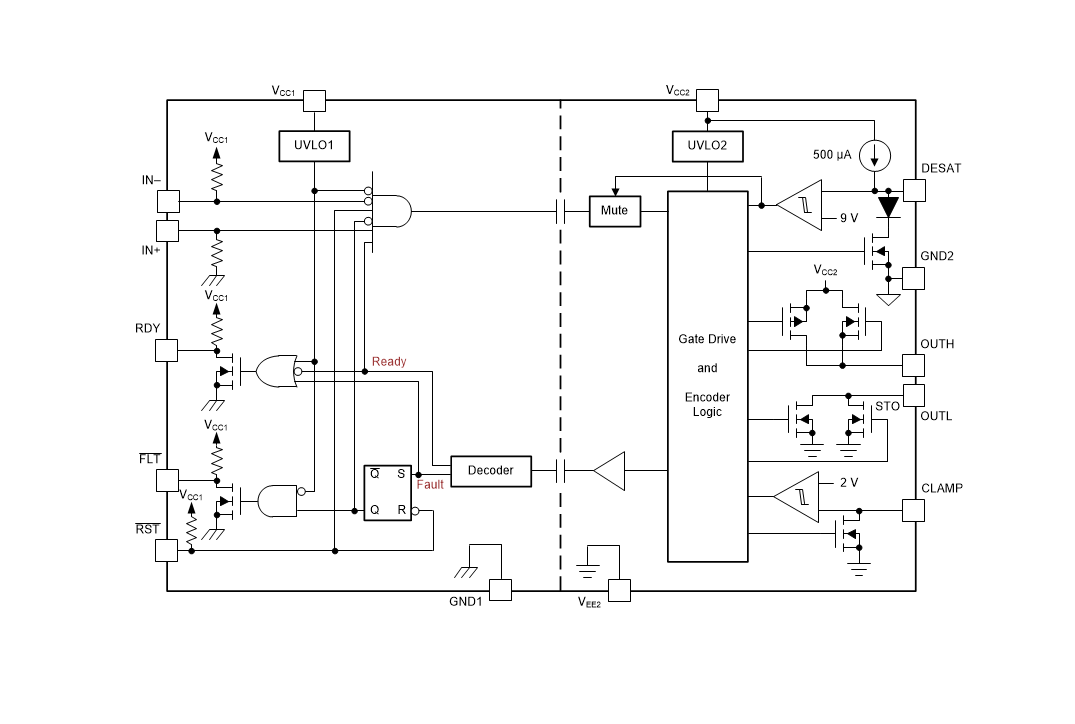

方框圖

概述

ISO是一款高性能的隔離IGBT和MOSFET柵極驅動器，具有.kV RMS的隔離電壓，適用于工業電機控制、電源供應、太陽能逆變器、混合動力及電動汽車電源模塊以及感應加熱等領域。該驅動器提供.A的源電流和A的灌電流，具有出色的共模瞬態免疫（CMTI）能力和多種保護功能。

主要特性

• ?高CMTI?：最小kV/μs，典型kV/μs的CMTI能力，確保在高壓環境下的可靠性能。
• ?隔離電壓?：高達.kV RMS的隔離電壓，滿足高安全要求的應用。
• ?雙輸出?：分裂的輸出OUTH和OUTL，分別提供.A源電流和A灌電流，滿足不同的驅動需求。
• ?快速傳播延遲?：典型的傳播延遲為ns，最大為ns，確保快速響應。
• ?保護功能?：包括過流保護、短路保護、軟關斷、故障報警及復位功能，提高系統可靠性。
• ?寬輸入電壓范圍?：.V至.V的輸入電壓范圍，兼容多種控制信號。
• ?寬輸出驅動電壓?：V至V的輸出驅動電壓范圍，適用于不同的功率器件。

功能描述

供電與米勒鉗位

• 支持雙極性和單極性供電，單極性供電時可使用米勒鉗位功能防止寄生開通。

主動輸出下拉

• 在輸出側供電不足或輸入懸空時，確保柵極驅動器輸出保持低電平，防止功率器件誤開通。

欠壓鎖定（UVLO）與就緒（RDY）指示

• 內置UVLO電路，監測輸入和輸出側供電電壓，確保在安全范圍內工作。RDY引腳指示設備是否準備就緒。

軟關斷與故障報警

• 檢測到過流情況時，執行軟關斷程序，同時FLT引腳輸出低電平報警信號，RST引腳可用于復位故障狀態。

短路鉗位

• 在短路事件期間，內部保護二極管將OUTH/L和CLAMP引腳電壓鉗制在安全范圍內。

應用領域

• 工業電機控制驅動器
• 工業電源供應
• 太陽能逆變器
• 混合動力及電動汽車電源模塊
• 感應加熱

設計指南

布局建議

• 采用至少四層板設計，確保信號完整性和EMC性能。
• 將柵極驅動器盡可能靠近功率器件放置，以減小寄生電感和環路面積。
• 注意輸入和輸出側的隔離，避免交叉干擾。

組件選擇

• 根據應用需求選擇合適的輸入和輸出電容，以減小電源噪聲和紋波。
• 使用快速恢復二極管作為DESAT保護二極管，以提高響應速度。

功耗與熱管理

• 估算柵極驅動器的總功耗，包括靜態功耗和動態功耗。
• 使用合適的散熱措施，確保柵極驅動器在工作溫度范圍內穩定運行。
