ISO5852S-Q1 器件的電壓為 5.7kV RMS ，用于 IGBT 和 MOSFET 的增強型隔離式柵極驅動器，具有分離輸出 OUTH 和 OUTL，提供 2.5A 拉電流和 5A 灌電流。輸入側由 2.25V 至 5.5V 單電源供電。輸出側允許的電源范圍從最小 15 V 到最大 30 V。兩個互補 CMOS 輸入控制柵極驅動器的輸出狀態。76 ns 的短傳播時間提供了對輸出級的精確控制。
*附件：iso5852s-q1.pdf

內部去飽和 （DESAT） 故障檢測可識別 IGBT 何時處于過流狀態。檢測到 DESAT 后，靜音邏輯立即阻斷隔離器的輸出并啟動軟關斷程序，該程序禁用 OUTH 引腳，并在 2 μs 的時間跨度內將 OUTL 引腳拉至低電平。當 OUTL 引腳相對于最大負電源電位 V 達到 2 V 時EE2 系列時，柵極驅動器輸出被用力拉至 VEE2 系列電位，立即關閉 IGBT。

當去飽和有效時，故障信號通過隔離柵發送，將輸入側的 FLT 輸出拉低并阻止隔離器輸入。Mute logic 在 soft-off-off period 期間被激活。FLT 輸出條件被鎖存，只有在 RDY 引腳變為高電平后，才能通過 RST 輸入端的低有效脈沖進行復位。

當 IGBT 在雙極輸出電源正常工作期間關閉時，輸出硬鉗位至 V EE2 系列 .如果輸出電源是單極的，則可以使用有源米勒箝位，允許米勒電流通過低阻抗路徑吸收，從而防止 IGBT 在高壓瞬態條件下動態導通。

柵極驅動器的運行就緒狀態由兩個欠壓鎖定電路控制，用于監控輸入側和輸出側電源。如果任一側的電源不足，則 RDY 輸出變為低電平，否則此輸出為高電平。

ISO5852S-Q1 器件采用 16 引腳 SOIC 封裝。器件的額定工作環境溫度范圍為 –40°C 至 +125°C 環境溫度。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度范圍
  • 設備 HBM 分類等級 3A
  • 器件 CDM 分類等級 C6
• V 時的最小共模瞬態抗擾度 （CMTI） 為 100kV/μs 厘米 = 1500 伏
• 分離輸出，可提供 2.5A 峰值拉電流和
  5A 峰值灌電流
• 短傳播延遲：76 ns（典型值）、
  110 ns（最大值）
• 2A 有源米勒箝位
• Output Short-Circuit Clamp
• 短路期間的軟關斷 （STO）
• 去飽和檢測時的故障警報在 FLT 上發出信號，并通過 RST 復位
• 輸入和輸出欠壓鎖定 （UVLO），帶就緒 （RDY） 引腳指示
• 有源輸出下拉和默認低電平輸出，具有低電源或浮動輸入
• 2.25V 至 5.5V 輸入電源電壓
• 15V 至 30V 輸出驅動器電源電壓
• CMOS 兼容輸入
• 抑制短于 20 ns 的輸入脈沖和噪聲瞬變
• 隔離浪涌耐受電壓 12800-VPK
• 安全相關認證：
  • 8000 伏PKV物聯網和 2121-VPKVIORM符合 DIN V VDE V 0884-10 （VDE V 0884-10）：2006-12 的增強隔離
  • 5700 伏RMS隔離 1 分鐘，符合 UL 1577 標準
  • CSA 組件驗收通知 5A、IEC 60950-1 和 IEC 60601-1 終端設備標準
  • 符合 EN 61010-1 和 EN 60950-1 的 TUV 認證
  • GB4943.1-2011 CQC 認證
  • 所有認證均按照 UL、VDE、CQC、TUV 完成，并計劃通過 CSA 認證

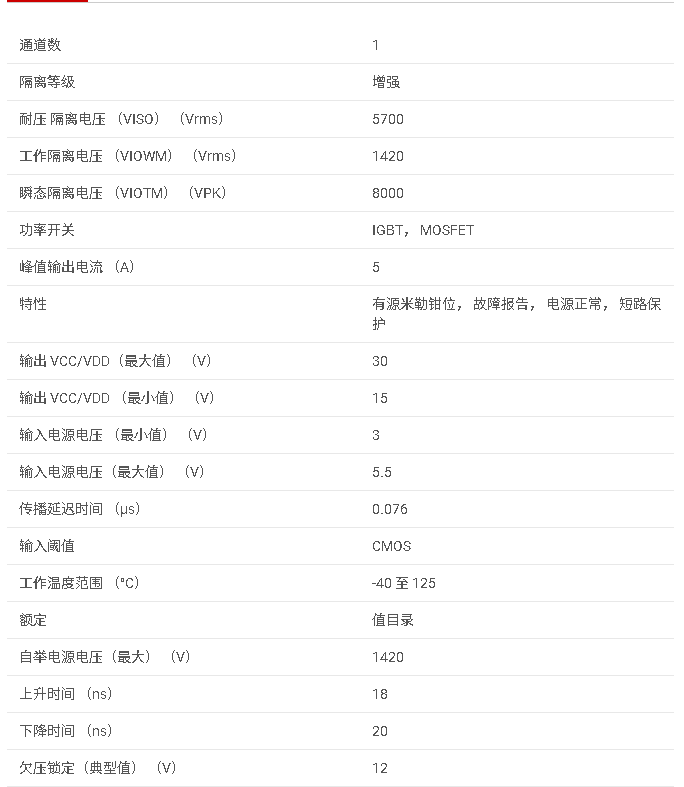

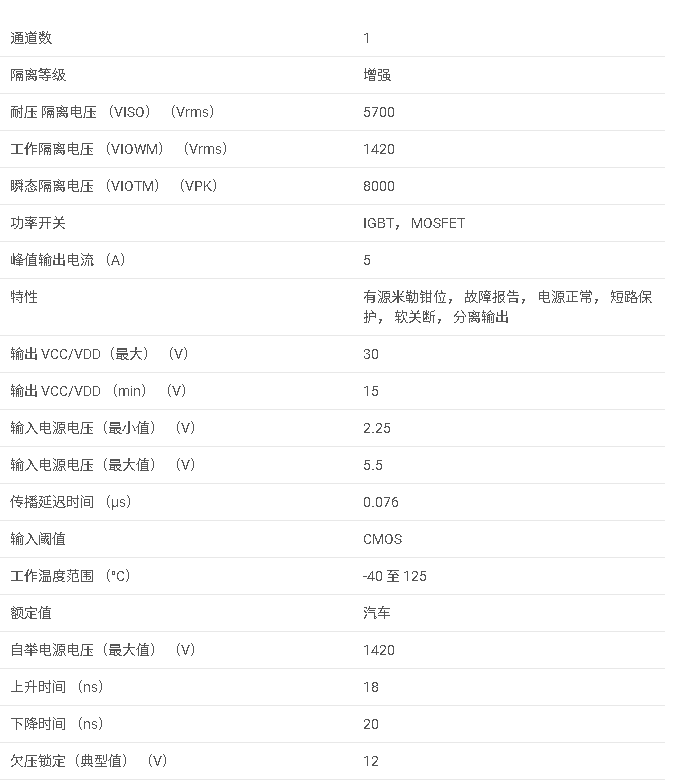

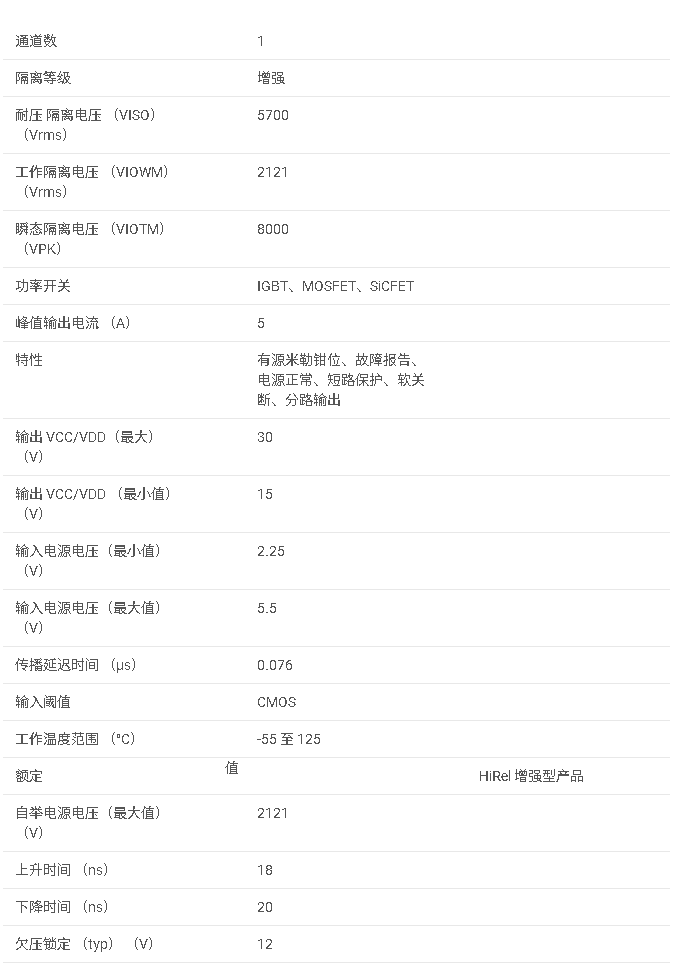

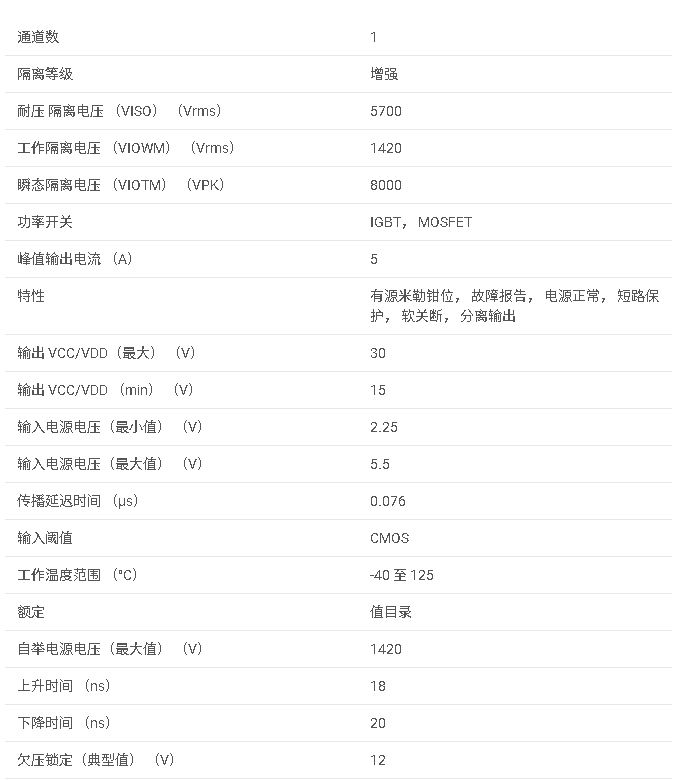

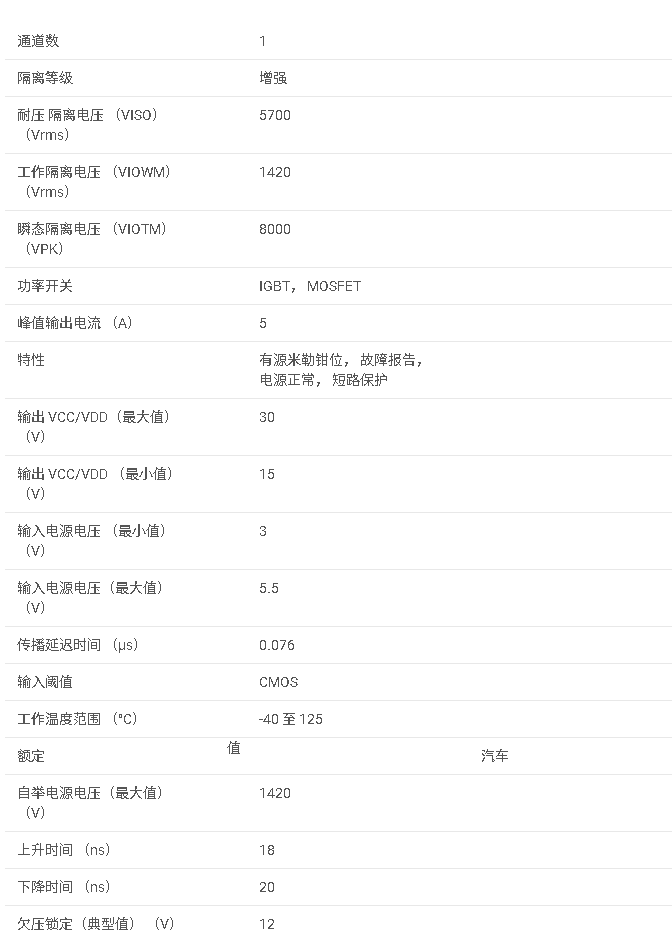

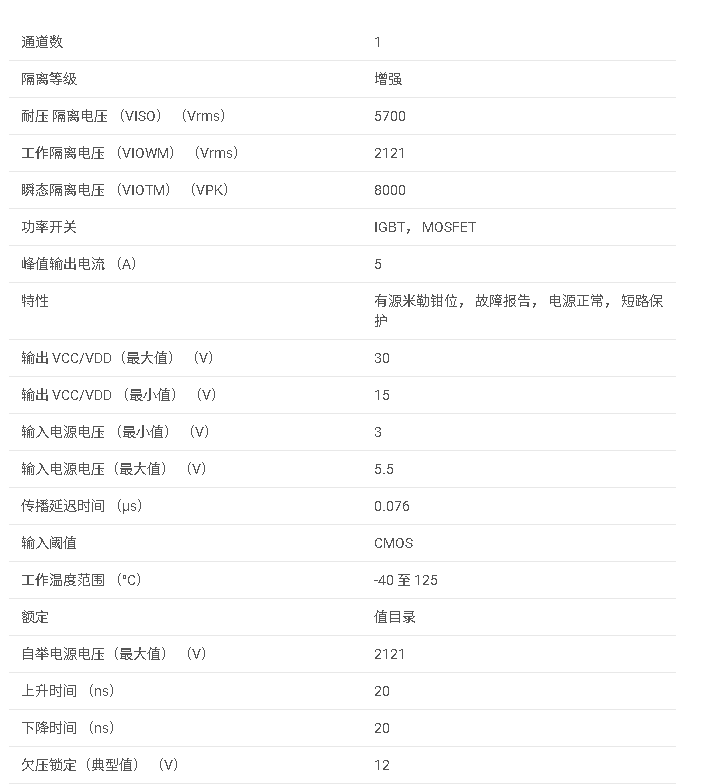

參數

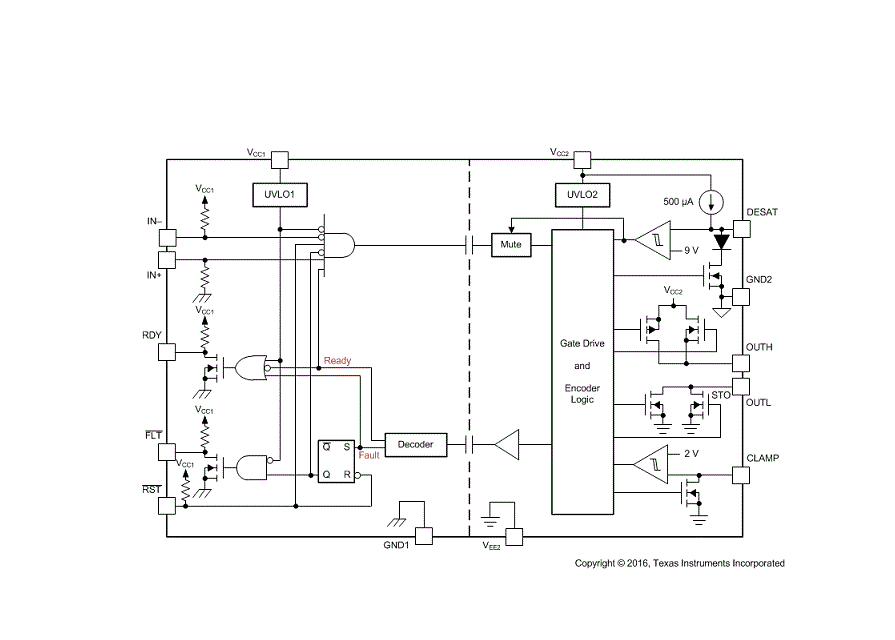

方框圖

概述

ISOS-Q是一款由Texas Instruments（TI）生產的高共模瞬態免疫（CMTI）隔離IGBT和MOSFET柵極驅動器。該驅動器具有.A的峰值源電流和A的峰值沉電流，適用于汽車和工業應用中的隔離柵極驅動需求。

主要特性

• ?高CMTI能力?：最小CMTI達kV/μs，在V_CM=V條件下，確保在惡劣電磁環境中穩定工作。
• ?強化隔離?：提供.kV RMS的隔離電壓，滿足安全標準，適用于強化絕緣應用。
• ?靈活供電?：輸入側支持.V至.V的單電源供電，輸出側支持V至V的電源范圍。
• ?短路保護?：內置短路保護和軟關斷功能，防止器件在短路條件下損壞。
• ?低傳播延遲?：典型傳播延遲為ns，最大ns，提供快速響應能力。
• ?多種保護功能?：包括輸入/輸出欠壓鎖定（UVLO）、故障報警、輸出短路鉗位等。

功能描述

輸入與輸出

• ?輸入接口?：CMOS兼容輸入，支持TTL電平信號。
• ?輸出接口?：提供OUTH和OUTL兩個互補輸出，分別用于驅動IGBT或MOSFET的柵極。
• ?短路鉗位?：在短路條件下，輸出自動鉗位至安全電平，防止器件損壞。

保護機制

• ?UVLO保護?：輸入和輸出側均具備UVLO功能，確保在供電不足時自動關斷輸出。
• ?故障報警?：檢測到故障時，FLT引腳輸出低電平信號，并通過RDY引腳指示設備狀態。
• ?軟關斷?：在短路或故障條件下，通過軟關斷程序安全地關閉輸出。

其他功能

• ?可編程死區時間?：通過外部電阻設置死區時間，防止半橋或全橋電路中的上下橋臂直通。
• ?活性米勒鉗位?：在單電源供電時，通過鉗位輸出防止因米勒效應導致的誤觸發。

應用領域

ISOS-Q適用于需要高隔離電壓和快速響應能力的柵極驅動應用，包括：

• ?汽車應用?：如電動汽車（EV）和混合動力汽車（HEV）的功率模塊。
• ?工業電機控制?：如工業電機驅動器、工業電源供應器等。
• ?太陽能逆變器?：用于太陽能發電系統中的逆變器電路。
• ?感應加熱?：在需要高頻感應加熱的應用中提供可靠的柵極驅動。

布局指南

• ?輸入/輸出電容?：在輸入和輸出電源引腳附近放置旁路電容，以減小電源噪聲和干擾。
• ?信號完整性?：注意高速信號線的布局和走線，避免信號反射和串擾。
• ?隔離區域?：確保隔離屏障周圍的PCB區域干凈無銅，以維持高隔離電壓。
• ?熱設計?：合理規劃散熱路徑，確保柵極驅動器在高溫環境下穩定工作。
