UCC21530-Q1 是一款隔離式雙通道柵極驅動器，具有 4A 拉電流和 6A 灌電流峰值電流。它設計用于驅動高達 5MHz 的 IGBT、Si MOSFET 和 SiC MOSFET。

輸入側通過 5.7kVRMS 增強型隔離柵與兩個輸出驅動器隔離，具有最小 125V/ns 的共模瞬態抗擾度 （CMTI）。兩個次級側驅動器之間的內部功能隔離允許高達 1850V 的工作電壓。
*附件：ucc21530-q1.pdf

該器件可配置為兩個低側驅動器、兩個高側驅動器或一個具有可編程死區時間 （DT） 的半橋驅動器。EN 引腳拉低可同時關閉兩個輸出，并允許在保持開路或拉高時正常運行。作為故障安全措施，初級側邏輯故障會強制兩個輸出為低電平。

該器件接受高達 25V 的 VDD 電源電壓。3V 至 18V 的寬輸入 VCCI 范圍使驅動器適合與模擬和數字控制器連接。所有電源電壓引腳均具有欠壓鎖定 （UVLO） 保護。

特性

• 符合 AEC-Q100 標準：
  • 設備溫度等級 1
• 功能安全 質量管理
  • 提供有助于功能安全系統設計的文檔
• 通用：雙低側、雙高側或半橋驅動器
• 寬體 SOIC-14 （DWK） 封裝
• 驅動器通道之間的間距為 3.3mm
• 切換參數：
  • 33ns 典型傳播延遲
  • 20ns 最小脈沖寬度
  • 6ns 最大脈寬失真
• 共模瞬態抗擾度 （CMTI） 大于 125V/ns
• 4A 峰值拉電流、6A 峰值灌電流輸出
• TTL 和 CMOS 兼容輸入
• 3V 至 18V 輸入 VCCI 范圍
• 高達 25V VDD 輸出的驅動電源
  • 8V、12V 和 17V VDD UVLO 選項
• 可編程重疊和死區時間
• 結溫范圍 –40 至 +150°C

參數

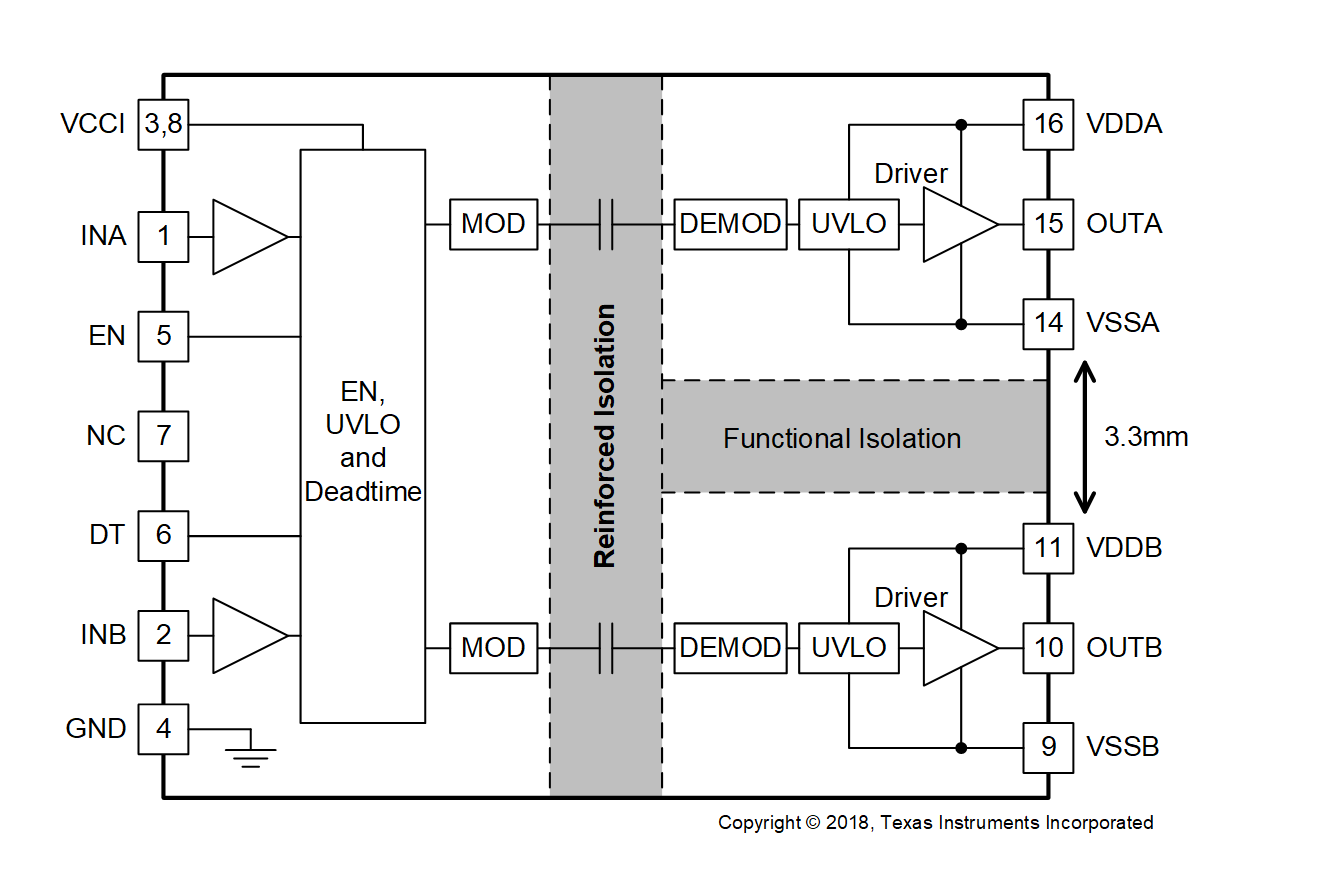

方框圖

一、產品概述

UCC0-Q是一款隔離型雙通道門驅動器，專為驅動IGBT、Si MOSFET和SiC MOSFET設計，適用于高達5MHz的開關頻率。該驅動器具備A源電流和6A沉電流能力，并通過.kV RMS的強化隔離屏障實現輸入側與輸出側的隔離。

二、主要特性

• ?隔離與保護?：.kV RMS隔離屏障，最小5V/ns共模瞬態抗擾度（CMTI）。
• ?靈活配置?：可作為雙低邊、雙高邊或半橋驅動器使用，支持可編程重疊和死區時間。
• ?寬輸入范圍?：VCCI輸入電壓范圍3V至8V，適用于數字和模擬控制器。
• ?多版本選擇?：提供8V、2V和7V UVLO選項，滿足不同應用需求。
• ?高可靠性?：AEC-Q認證，適用于汽車和其他安全關鍵型應用。

三、應用領域

• HEV和BEV電池充電器
• 太陽能串列和中央逆變器
• AC-to-DC和DC-to-DC充電樁
• AC逆變器和伺服驅動器
• 能量存儲系統

四、功能描述

• ?可編程死區時間?：通過DT引腳和接地電阻設置死區時間，防止半橋應用中的直通現象。
• ?使能引腳?：EN引腳低電平關斷兩個輸出，高電平或懸空時正常工作。
• ?UVLO保護?：所有供電電壓引腳均具備欠壓鎖定保護，確保在電壓不足時關斷輸出。
• ?寬工作溫度范圍?：支持-0°C至+°C的工作溫度范圍。

五、典型應用

文檔提供了UCC0-Q在半橋配置中驅動MOSFET的典型應用電路，包括設計要求和詳細設計步驟。設計步驟涵蓋了輸入濾波器設計、死區時間電阻和電容選擇、柵極驅動器輸出電阻選擇、柵極驅動器功率損耗估計、結溫估計以及VCCI和VDD電容選擇等內容。

六、電源推薦

• 推薦VCCI輸入電壓范圍為V至V。
• VDDA和VDDB的推薦電壓范圍取決于UVLO版本，最高可達5V。
• 需要在VDD和VSS之間、VCCI和GND之間分別連接旁路電容，以支持高峰值電流。

七、布局指南

• ?旁路電容放置?：旁路電容應盡可能靠近相應的電源引腳和DT引腳，以最小化ESL和ESR。
• ?接地設計?：將高峰值電流限制在最小物理區域，以減小環路電感和最小化噪聲。
• ?高壓隔離?：確保隔離性能，避免在驅動器下方放置PCB走線或銅層。
• ?熱設計?：增加連接到VDDA、VDDB、VSSA和VSSB引腳的PCB銅層面積，以改善熱性能。
