描述

UCC21530-Q1是一款隔離式雙通道柵極驅動器，具有4A源和6A吸收峰值電流。它設計用于驅動高達5 MHz的IGBT和SiC MOSFET，具有同類最佳的傳播延遲和脈沖寬度失真。

輸入側通過一個5.7kV _RMS 增強型隔離柵與兩個輸出驅動器隔離，具有最低100V /ns的共模瞬變抗擾度（CMTI） ）。兩個次級側驅動器之間的內部功能隔離允許工作電壓高達1850 V _MAX 。

此驅動器可配置為兩個低端驅動器，兩個高端驅動器驅動程序或具有可編程死區時間（DT）的半橋驅動程序。拉低的EN引腳同時關閉兩個輸出，并在打開或拉高時允許正常操作。作為故障安全措施，初級側邏輯故障會將兩個輸出都拉低。

器件可接受高達25 V的VDD電源電壓。寬輸入VCCI范圍為3 V至18 V，使驅動器適合接口連接同時具有模擬和數字控制器。所有電源引腳均具有欠壓鎖定（UVLO）保護。

憑借所有這些先進功能，UCC21530-Q1可在各種電源應用中實現高效率，高功率密度和穩健性。

特性

• 通用：雙低側，雙側高側或半橋驅動器
• 寬體SOIC-14（ DWK）封裝
• 驅動器通道之間3.3mm間距
• 開關參數：
  • 19-ns典型傳播延遲
  • 10-ns最小脈沖寬度
  • 5 ns最大延遲匹配
  • 6 ns最大脈沖寬度失真
• 共模瞬態抗擾度（CMTI）大于100 V /ns
• 浪涌抗擾度高達12.8 kV
• 隔離阻隔壽命> 40年
• 4-A峰值源，6-A峰值接收器輸出
• TTL和CMOS兼容輸入
• 3 V至18 V輸入VCCI范圍
• 高達25 V VDD輸出驅動電源
• 可編程重疊和死區時間
• 拒絕短于5 ns的輸入脈沖和噪聲瞬變
• 工作溫度范圍-40至+ 125°C
• 安全相關認證（計劃）：
  • 8000-V _PK 根據DIN V VDE隔離V 0884-11：2017-01
  • 5.7-kV _RMS 根據UL1577進行1分鐘隔離
  • 符合IEC 60950-1，IEC 62368-1，IEC 61010-1和IEC60601-1終端設備標準的CSA認證
  < li> CQC認證perGB4943.1-2011
• 計劃參加AEC-Q100認證：
  • 設備溫度等級1
  • 設備HBM ESD ClassificationLevel H2
  • 設備CDM ESD分類級別C6

所有商標均為其各自所有者的財產。

參數 與其它產品相比?隔離柵極驅動器

? Isolation rating (Vrms) DIN V VDE V 0884-10 transient overvoltage rating (Vpk) DIN V VDE V 0884-10 working voltage (Vpk) Number of channels (#) Power switch Enable/disable function Output VCC/VDD (Max) (V) Output VCC/VDD (Min) (V) Input VCC (Min) (V) Input VCC (Max) (V) Peak output current (A) Prop delay (ns) Operating temperature range (C) Package Group ? UCC21530-Q1 UCC21520 UCC21521 5700 ? ? 5700 ? ? 5700 ? ? 8000 ? ? 8000 ? ? 8000 ? ? 2121 ? ? 2121 ? ? 2121 ? ? 2 ? ? 2 ? ? 2 ? ? IGBT, SiCFET ? ? MOSFET
IGBT ? ? MOSFET
IGBT ? ? Enable ? ? Disable ? ? Enable ? ? 25 ? ? 25 ? ? 25 ? ? 14.7 ? ? 9.2 ? ? 9.2 ? ? 3 ? ? 3 ? ? 3 ? ? 18 ? ? 18 ? ? 18 ? ? 6 ? ? 6 ? ? 6 ? ? 19 ? ? 19 ? ? 19 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? SOIC | 14 ? ? SOIC | 16 ? ? SOIC | 16 ? ?

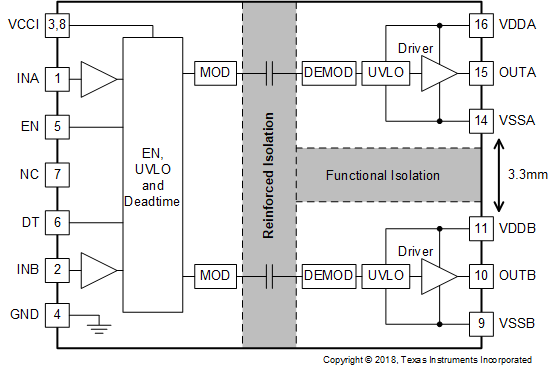

方框圖

•

  UCC21530-Q1 - 功能方框圖
