UCC2154x 是一款隔離式雙通道柵極驅動器系列，具有高達 4A/6A 的峰值拉/灌電流，可驅動功率 MOSFET、IGBT 和 GaN 晶體管。采用 DWK 封裝的 UCC2154x 還提供 3.3mm 的最小通道間距，從而實現更高的總線電壓。

UCC2154x 系列可配置為兩個低側驅動器、兩個高側驅動器或一個半橋驅動器。輸入側通過 5.7kVRMS 隔離柵與兩個輸出驅動器隔離，具有最小 125V/ns 的共模瞬態抗擾度 （CMTI）。
*附件：ucc21540a.pdf

保護功能包括：電阻器可編程死區時間、同時關閉兩個輸出的禁用功能，以及輸入引腳上高達 –5V 尖峰的負電壓處理，持續 50 ns。所有電源均具有 UVLO 保護。

特性

• 寬體封裝選項
  • DW SOIC-16：引腳 2 引腳轉 UCC21520
  • DWK SOIC-14：3.3 mm Ch-2-Ch 間距
• 高達 4A 的峰值拉電流和 6A 峰值灌電流輸出
• 高達 18V VDD 輸出的驅動電源
  • 5V 和 8V VDD UVLO 選項
• CMTI 大于 125V/ns
• 切換參數：
  • 33ns 典型傳播延遲
  • 6ns 最大脈寬失真
  • 10μs 最大 VDD 上電延遲
• 電阻器可編程死區時間
• TTL 和 CMOS 兼容輸入
• 安全相關認證（計劃）：
  • 符合 DIN EN IEC 60747-17 （VDE 0884-17） 的 8000VPK 增強型隔離
  • 5700VRMS 隔離，持續 1 分鐘，符合 UL 1577 標準
  • 符合 GB4943.1-2022 的 CQC 認證

參數

方框圖

一、產品概述

UCC0A是一款隔離雙通道門驅動器，具有高達4A的峰值源電流和A的峰值漏電流，適用于驅動功率MOSFET、IGBT和GaN晶體管。該驅動器具有寬體封裝選項，提供增強的電氣隔離和多種保護功能，適用于隔離AC-DC和DC-DC電源、服務器、電信、IT和工業基礎設施、電機驅動和太陽能逆變器等應用。

二、主要特性

• ?寬體封裝選項?：提供DW SOIC-6和DWK SOIC-4封裝，DWK封裝具有.mm的通道間間距，便于高總線電壓應用。
• ?高峰值電流?：高達4A的峰值源電流和A的峰值漏電流。
• ?高輸出驅動能力?：支持高達V的VDD輸出驅動供應，提供5V和V VDD UVLO選項。
• ?高CMTI?：大于5V/ns的共模瞬態免疫能力，增強抗干擾性能。
• ?快速開關性能?：3ns的典型傳播延遲，6ns的最大脈沖寬度失真，適用于高速開關應用。
• ?可編程死區時間?：通過電阻編程死區時間，防止功率器件直通。
• ?多種保護功能?：包括UVLO保護、禁用功能和負電壓處理能力。

三、應用領域

• 隔離AC-DC和DC-DC電源
• 服務器、電信、IT和工業基礎設施
• 電機驅動和太陽能逆變器
• 工業交通運輸

四、功能描述

• ?輸入和輸出隔離?：通過.kV RMS的隔離屏障實現輸入和輸出之間的電氣隔離。
• ?輸出級結構?：采用P-channel MOSFET和N-channel MOSFET并聯的拉高結構，提供強大的源電流能力；拉低結構采用N-channel MOSFET，實現快速關斷。
• ?可編程死區時間?：通過DT引腳外接電阻實現死區時間的可編程，防止半橋應用中的功率器件直通。
• ?禁用功能?：DIS引腳高電平有效，可同時禁用兩個輸出，提高系統安全性。
• ?UVLO保護?：具有輸入和輸出側的UVLO保護功能，確保在供電電壓異常時驅動器不會誤動作。

五、典型應用

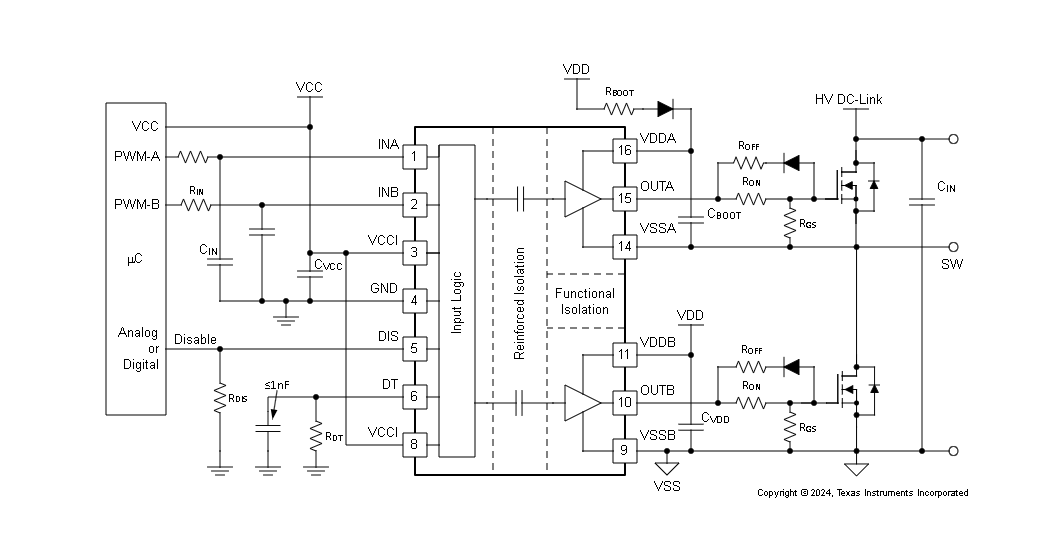

文檔提供了UCC0A在半橋配置中驅動MOSFET的典型應用電路，包括設計要求、詳細設計步驟、功率損耗計算和布局指南。

六、電源推薦

• ?VCCI供電電壓?：推薦范圍為3V至.V，需使用低ESR/ESL的旁路電容。
• ?VDDA/VDDB供電電壓?：推薦范圍為V至V，同樣需使用低ESR/ESL的旁路電容。

七、布局指南

• ?組件放置?：旁路電容應盡可能靠近供電引腳放置，以減小電源噪聲。
• ?接地考慮?：將高峰值電流路徑限制在最小物理區域內，減小環路電感，降低噪聲。
• ?高壓考慮?：確保隔離性能，避免在隔離屏障下方放置任何PCB走線或銅層。
• ?熱考慮?：優化PCB布局以消散熱量，降低結溫，提高系統可靠性。
