UCC2154x 是一款隔離式雙通道柵極驅動器系列，具有高達 4A/6A 的峰值拉/灌電流，可驅動功率 MOSFET、IGBT 和 GaN 晶體管。采用 DWK 封裝的 UCC2154x 還提供 3.3mm 的最小通道間距，從而實現更高的總線電壓。

UCC2154x 系列可配置為兩個低側驅動器、兩個高側驅動器或一個半橋驅動器。輸入側通過 5.7kVRMS 隔離柵與兩個輸出驅動器隔離，具有最小 125V/ns 的共模瞬態抗擾度 （CMTI）。
*附件：ucc21542.pdf

保護功能包括：電阻器可編程死區時間、同時關閉兩個輸出的禁用功能，以及輸入引腳上高達 –5V 尖峰的負電壓處理，持續 50 ns。所有電源均具有 UVLO 保護。

特性

• 寬體封裝選項
  • DW SOIC-16：引腳 2 引腳轉 UCC21520
  • DWK SOIC-14：3.3 mm Ch-2-Ch 間距
• 高達 4A 的峰值拉電流和 6A 峰值灌電流輸出
• 高達 18V VDD 輸出的驅動電源
  • 5V 和 8V VDD UVLO 選項
• CMTI 大于 125V/ns
• 切換參數：
  • 33ns 典型傳播延遲
  • 6ns 最大脈寬失真
  • 10μs 最大 VDD 上電延遲
• 電阻器可編程死區時間
• TTL 和 CMOS 兼容輸入
• 安全相關認證（計劃）：
  • 符合 DIN EN IEC 60747-17 （VDE 0884-17） 的 8000VPK 增強型隔離
  • 5700VRMS 隔離，持續 1 分鐘，符合 UL 1577 標準
  • 符合 GB4943.1-2022 的 CQC 認證

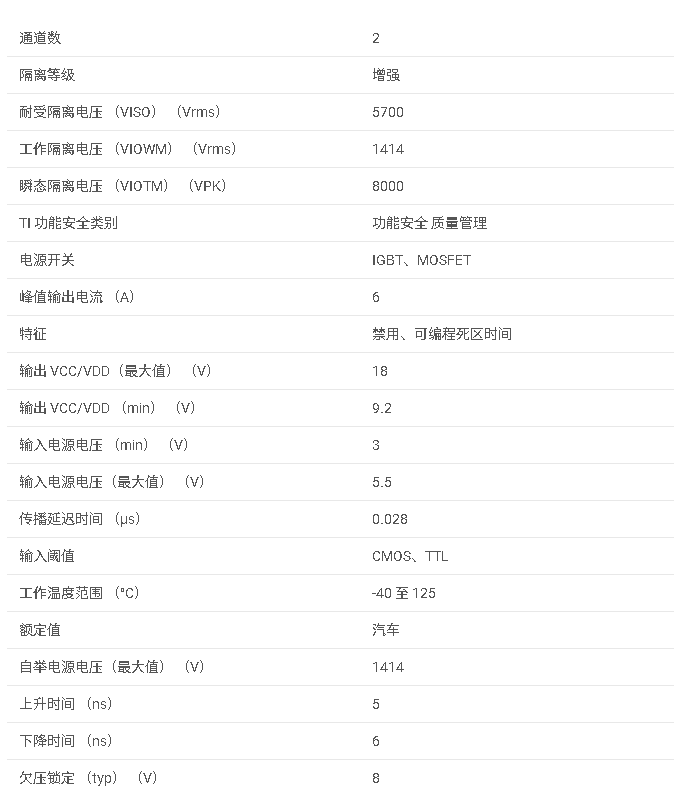

參數

方框圖

UCC2技術文檔總結

一、產品概述

UCC2是一款增強型隔離雙通道柵極驅動器，設計用于驅動功率MOSFET、IGBT和GaN晶體管。它提供了寬體封裝選項，支持高達A的峰值源電流和6A的峰值沉電流，并具備高共模瞬態免疫（CMTI）能力。

二、主要特性

• ?寬體封裝?：提供DW SOIC-和DWK SOIC-封裝，其中DWK封裝具有.mm的最小通道間距，便于更高總線電壓的應用。
• ?高峰值電流?：支持高達A的峰值源電流和6A的峰值沉電流。
• ?高電壓驅動?：提供高達8V的VDD輸出驅動電壓。
• ?高CMTI?：共模瞬態免疫能力大于5V/ns。
• ?快速開關?：典型傳播延遲為ns，最大脈沖寬度失真為ns。
• ?安全認證?：計劃獲得多項安全相關認證，包括符合DIN EN IEC -7的V PK增強隔離等。

三、應用領域

• 隔離AC-DC和DC-DC電源供應器
• 服務器、電信、IT和工業基礎設施
• 電機驅動和太陽能逆變器
• 工業交通運輸

四、功能描述

1. 輸入與輸出

• 輸入端與輸出驅動電路之間通過.kV RMS的隔離屏障隔離。
• 輸入兼容TTL和CMOS邏輯電平。
• 每個通道可獨立控制，支持低邊驅動、高邊驅動或半橋驅動配置。

2. 保護功能

• 電阻可編程死區時間，防止上下橋臂直通。
• 禁用功能，可同時關閉兩個輸出。
• 輸入端支持高達-5V的電壓尖峰，持續時間為0ns。
• 所有供電電源均具備欠壓鎖定（UVLO）保護。

3. 電源管理

• 提供5V和V兩種UVLO選項，適應不同供電需求。
• 內置UVLO保護，確保在電源電壓不足時不會誤動作。

五、典型應用

文檔提供了UCC2在半橋配置中驅動MOSFET的典型應用電路圖，并詳細說明了設計要求和步驟，包括輸入濾波器設計、死區時間電阻和電容選擇、外部自舉二極管和電阻選擇、柵極驅動輸出電阻計算、功率損耗估算和結溫估算等。

六、電源推薦

• 推薦為VCCI引腳提供V至5.5V的輸入供電電壓。
• VDDA/VDDB輸出偏置供電電壓范圍為V至V。
• 強調了在VCCI和VDDA/VDDB引腳上添加旁路電容的重要性，以濾除高頻噪聲。

七、布局指南

• 強調了PCB布局對隔離性能和熱性能的影響。
• 提供了布局示例，展示了如何在PCB上合理放置組件和布線，以確保最佳性能。
• 提醒用戶注意高壓考慮因素，避免在驅動器下方放置PCB走線或銅層，以保持隔離性能。
