UCC21550 是具有可編程死區時間和寬溫度范圍的隔離式雙通道柵極驅動器系列。它采用 4A 峰值拉電流和 6A 峰值灌電流設計，可驅動功率 MOSFET、SiC、GaN 和 IGBT 晶體管。

UCC21550 可配置為 2 個低側驅動器、2 個高側驅動器或一個半橋驅動器。輸入側通過 5kVRMS 隔離柵與兩個輸出驅動器隔離，具有最小 125V/ns 的共模瞬態抗擾度 （CMTI）。
*附件：ucc21550.pdf

保護功能包括：電阻器可編程死區時間、同時關閉兩個輸出的禁用功能，以及拒絕短于 5ns 的輸入瞬變的集成去毛刺濾波器。所有電源均具有 UVLO 保護。

憑借所有這些高級功能，UCC21550 器件可在各種電源應用中實現高效率、高功率密度和穩健性。

特性

• 通用：雙低側、雙高側或半橋驅動器
• 結溫范圍 –40 至 +150°C
• 高達 4A 的峰值拉電流和 6A 峰值灌電流輸出
• 共模瞬態抗擾度 （CMTI） 大于 125V/ns
• 高達 25V VDD 輸出的驅動電源
  • 5V、8V、12V VDD UVLO 選項
• 切換參數：
  • 33ns 典型傳播延遲
  • 5ns 最大脈寬失真
  • 10μs 最大 VDD 上電延遲
• 所有電源的 UVLO 保護
• 快速禁用電源排序

參數

方框圖

1. 產品概述

?UCC? 是一款隔離型雙通道門極驅動器，具有可編程死區時間和寬溫度范圍。它設計用于驅動功率MOSFET、SiC、GaN和IGBT晶體管，支持雙低側、雙高側或半橋配置。該驅動器具有kV RMS隔離屏障，最小共模瞬態免疫（CMTI）為5V/ns。

2. 主要特性

• ?通用性?：可作為雙低側、雙高側或半橋驅動器。
• ?工作溫度范圍?：-°C至+0°C。
• ?輸出能力?：高達A的峰值源電流和6A的峰值沉電流。
• ?CMTI?：大于V/ns。
• ?電源電壓?：最高V VDD輸出驅動電源，支持-5V、V、V VDD欠壓鎖定（UVLO）選項。
• ?開關參數?：ns典型傳播延遲，ns最大脈沖寬度失真，μs最大VDD上電延遲。
• ?保護特性?：包括電阻可編程死區時間、禁用功能和集成去抖動濾波器。

3. 應用領域

• 車載電池充電器
• 高壓DC-DC轉換器
• 汽車HVAC和車身電子

4. 封裝與電源選項

• 提供多種封裝選項，包括SOIC（DW）引腳和SOIC（DWK）引腳封裝。
• 支持不同的電源電壓選項，如UCCA（5V UVLO）、UCCB（8V UVLO）和UCC0C（2V UVLO）。

5. 功能描述

5.1 VDD、VCCI和欠壓鎖定（UVLO）

• ?VDD UVLO?：當VDD偏置電壓低于UVLO閾值時，受影響的輸出將被拉低。
• ?VCCI UVLO?：當VCCI電壓低于UVLO閾值時，設備將不激活。

5.2 輸入和輸出邏輯

• 輸入引腳（INA、INB、DIS）基于TTL和CMOS兼容輸入閾值邏輯。
• 輸出階段具有拉上和拉下結構，提供A峰值源電流和A峰值沉電流。

5.3 可編程死區時間（DT）

• 通過在DT引腳和GND之間連接適當的電阻來設置死區時間。
• 死區時間控制有助于防止射擊貫通（shoot-through）。

5.4 禁用引腳（DIS）

• 將DIS引腳置高（或懸空）將同時關閉兩個輸出。
• 接地DIS引腳允許UCC0正常工作。

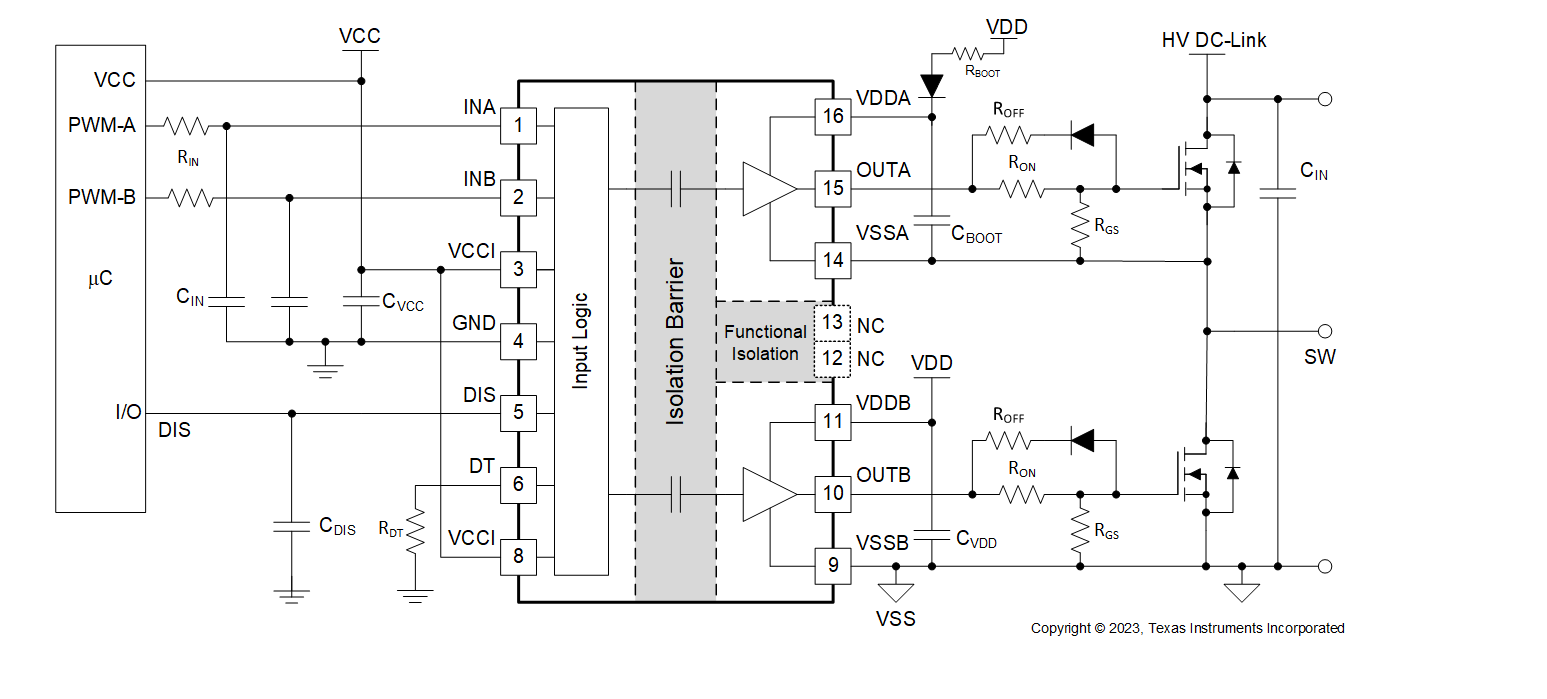

6. 典型應用

• 文檔中提供了一個參考設計，展示了UCC0在半橋配置中驅動SiC MOSFET的應用。
• 詳細介紹了設計要求、輸入濾波器設計、外部自舉二極管及其串聯電阻的選擇、門極驅動器輸出電阻的選擇等。

7. 布局指南

• 強調了PCB布局中的關鍵點，包括組件放置、接地考慮、高壓考慮和熱考慮。
• 提供了布局示例，展示了如何在2層和3層PCB上實現UCC的布局。
