UCC21220 和 UCC21220A 器件是基本和功能隔離式雙通道柵極驅動器，具有 4A 峰值拉電流和 6A 峰值灌電流。它們設計用于驅動 PFC、隔離式 DC/DC 和同步整流應用中的功率 MOSFET 和 GaNFET，通過大于 125V/ns 的共模瞬態抗擾度 （CMTI） 實現快速開關性能和強大的接地反彈保護。
*附件：ucc21220a.pdf

這些器件可配置為 2 個低側驅動器、2 個高側驅動器或半橋驅動器。兩個輸出可以并聯形成一個驅動器，由于具有一流的延遲匹配性能，因此在重負載條件下的驅動強度增加了一倍。

保護功能包括：DIS 引腳在設置為高電平時同時關閉兩個輸出，所有電源均具有欠壓鎖定 （UVLO） 功能，有源下拉保護在未通電或浮動時將輸出箝位在 2V 以下。

憑借這些特性，這些器件可在各種電源應用中實現高效率、高功率密度和穩健性。

特性

• 通用：雙低側、雙高側或半橋驅動器
• 支持基本和功能隔離
• CMTI 大于 125V/ns
• 高達 4A 的峰值拉電流、6A 峰值灌電流輸出
• 切換參數：
  • 33ns 典型傳播延遲
  • 5ns 最大脈寬失真
  • 10μs 最大 VDD 上電延遲
• 高達 25V VDD 輸出的驅動電源
  • 5V 和 8V VDD UVLO 選項
• 結溫范圍 （Tj） –40°C 至 150°C
• 窄體 SOIC-16 （D） 封裝
• TTL 和 CMOS 兼容輸入

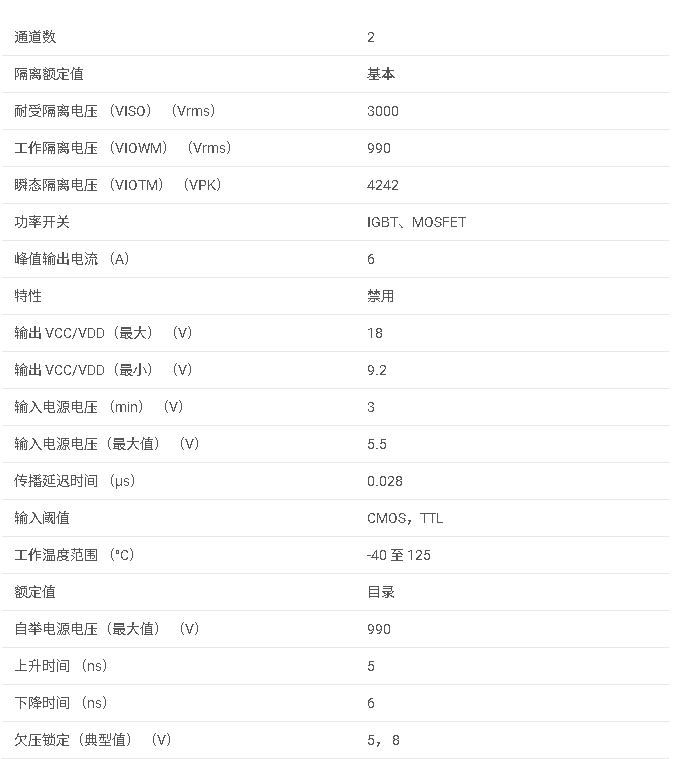

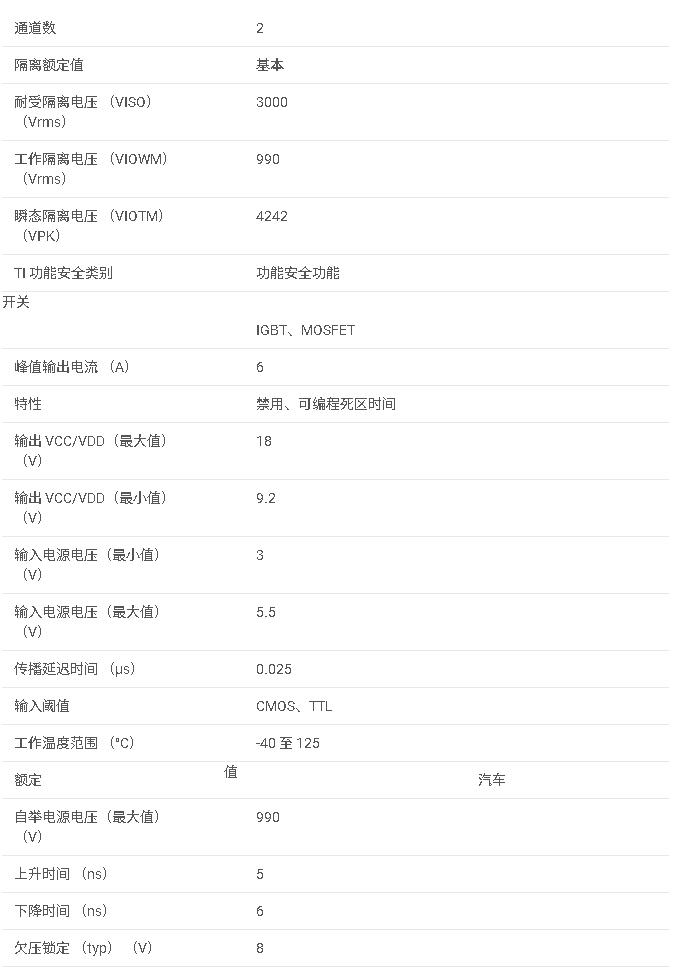

參數

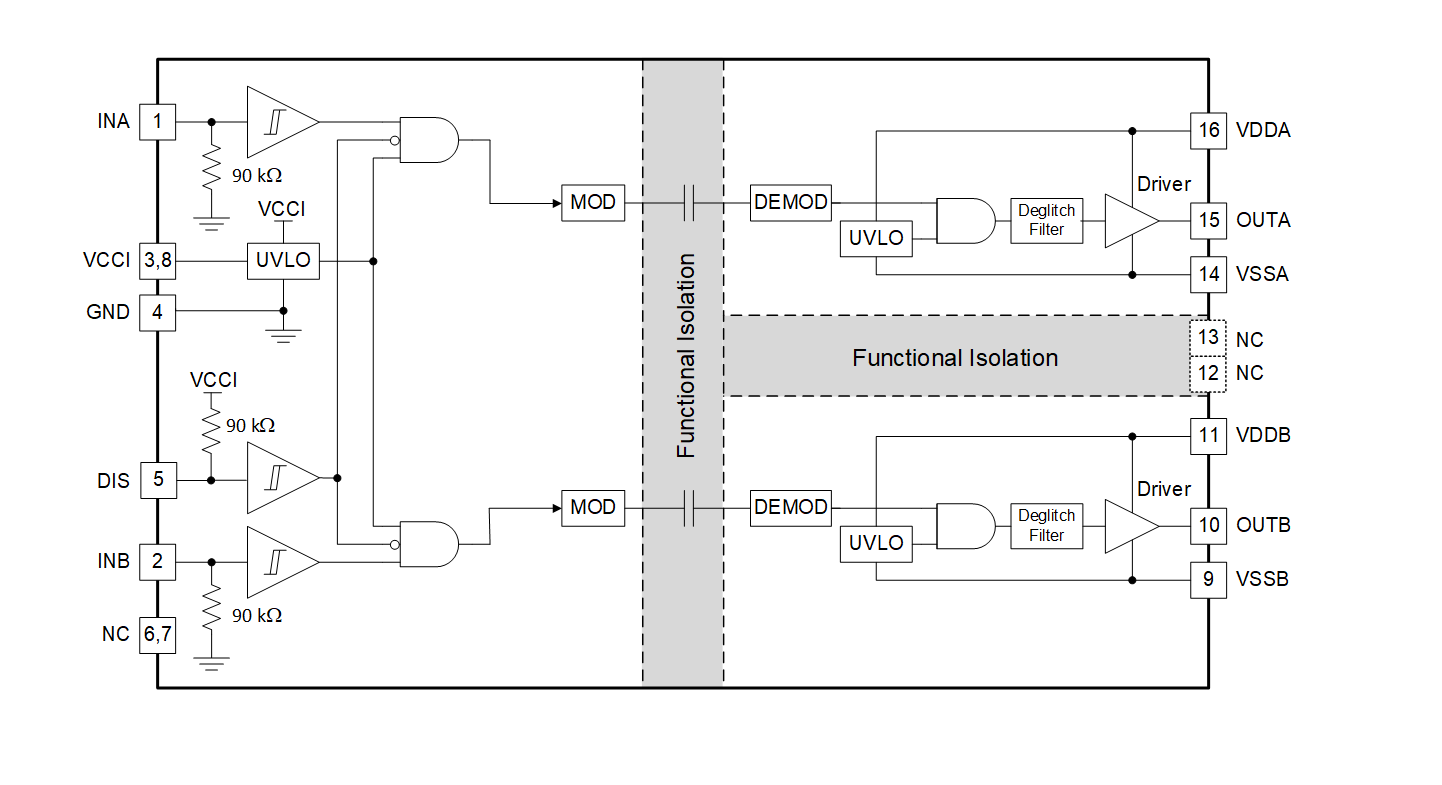

方框圖

1. 主要特性

• ?通用性?：支持雙低側、雙高側或半橋驅動配置。
• ?隔離功能?：支持基本和功能性隔離。
• ? 高抗共模瞬態干擾（CMTI） ?：大于5V/ns。
• ?輸出能力?：峰值源電流A，峰值漏電流A。
• ?快速切換?：典型傳播延遲3ns，最大脈沖寬度失真ns，最大VDD上電延遲0μs。
• ?寬電源范圍?：VDD輸出驅動電源高達V，支持V和8V UVLO選項。
• ?溫度范圍?：結溫范圍-°C至°C。
• ?封裝?：窄體SOIC-封裝。
• ?輸入兼容性?：TTL和CMOS兼容輸入。
• ?安全認證?：計劃獲得多項安全認證，包括2V PK隔離（DIN EN IEC -7）、V RMS隔離（UL ）和CQC認證（GB3.1-）。

2. 應用領域

• 服務器電源供應
• 太陽能逆變器、太陽能功率優化器
• 電信磚式轉換器
• 無線通信基礎設施
• 工業交通和機器人技術

3. 功能描述

• ?保護特性?：DIS引腳可同時關閉兩個輸出，所有電源具有欠壓鎖定（UVLO）功能，無電源或浮動時輸出通過主動下拉保護鉗制在V以下。
• ?高效率和功率密度?：快速切換性能和穩健的接地反彈保護，適用于多種功率應用。

4. 引腳配置與功能

• ?輸入引腳?（INA、INB）：TTL/CMOS兼容輸入信號，內部下拉電阻。
• ?輸出引腳?（OUTA、OUTB）：連接至功率MOSFET或IGBT的柵極。
• ?電源引腳?（VCCI、VDDA、VDDB、VSSA、VSSB）：提供隔離和非隔離電源。
• ?DIS引腳?：禁用引腳，高電平或浮空時禁用兩個輸出。
• ?GND引腳?：初級側地參考。

5. 規格參數

• ?絕對最大額定值?：包括輸入偏置引腳供電電壓、輸出信號電壓、結溫等。
• ?推薦工作條件?：VCCI輸入供電電壓3V至.V，VDDA/VDDB驅動輸出偏置供電電壓根據UVLO版本不同，范圍為6.5V至5V。
• ?熱信息?：包括結到環境的熱阻、結到殼體的熱阻等。
• ?電氣特性?：包括供電電流、輸入/輸出閾值電壓、輸出電阻、上升/下降時間、傳播延遲等。

6. 應用與實施

• ?典型應用?：提供了半橋配置的參考設計，適用于同步降壓、同步升壓、半橋/全橋隔離拓?fù)浜腿?a target="_blank">電機驅動應用。
• ?設計要求?：包括輸入濾波器設計、外部自舉二極管及其串聯電阻選擇、柵極驅動輸出電阻選擇等。
• ?功率損耗估計?：包括靜態功率損耗和開關操作損耗的計算方法。
• ?結溫估計?：提供了結溫估計的公式和注意事項。

7. 布局指南

• ?組件放置?：低ESR/ESL電容器應盡可能靠近設備放置。
• ?接地考慮?：高峰值電流應限制在最小物理區域內，以減小環路電感和柵極終端噪聲。
• ?高壓考慮?：避免在驅動器設備下方放置任何PCB跡線或銅，以增加爬電距離。
• ?熱考慮?：增加連接到VDDA、VDDB、VSSA和VSSB引腳的PCB銅量，以改善熱耗散。

8. 安全與認證

• 計劃獲得多項安全認證，確保設備在安全和關鍵應用中的可靠性。
