UCC21222 是隔離式雙通道柵極驅動器系列，具有可編程死區時間和寬溫度范圍。它采用 4A 峰值拉電流和 6A 峰值灌電流設計，可驅動功率 MOSFET、SiC、GaN 和 IGBT 晶體管。
*附件：ucc21222.pdf

UCC21222 可配置為 2 個低側驅動器、2 個高側驅動器或一個半橋驅動器。輸入側通過 3kVRMS 隔離柵與兩個輸出驅動器隔離，具有最小 125V/ns 的共模瞬態抗擾度 （CMTI）。

保護功能包括：電阻器可編程死區時間、同時關閉兩個輸出的禁用功能，以及拒絕短于 5ns 的輸入瞬變的集成去毛刺濾波器。所有電源均具有 UVLO 保護。

憑借所有這些高級功能，UCC21222 器件可在各種電源應用中實現高效率、高功率密度和穩健性。

特性

• 通用：雙低側、雙高側或半橋驅動器
• 結溫范圍 –40 至 +150°C
• 高達 4A 的峰值拉電流和 6A 峰值灌電流輸出
• 共模瞬態抗擾度 （CMTI） 大于 125V/ns
• 高達 25V VDD 輸出的驅動電源
  • 8V、VDD UVLO 選項
• 切換參數：
  • 33ns 典型傳播延遲
  • 5ns 最大脈寬失真
  • 10μs 最大 VDD 上電延遲
• 所有電源的 UVLO 保護
• 快速禁用電源排序

參數

方框圖

概述

UCC是一款高性能的隔離雙通道柵極驅動器，適用于需要高效率和高功率密度的各種電源應用。它支持雙低側、雙高側或半橋配置，具有可編程死區時間、寬溫度范圍和高共模瞬態免疫能力（CMTI）。

主要特性

• ?隔離與配置?：具有kV RMS的隔離屏障，支持雙低側、雙高側或半橋配置。
• ?高電流能力?：峰值源電流A，峰值漏電流A。
• ?寬溫度范圍?：結溫范圍從-°C至+°C。
• ?高CMTI?：共模瞬態免疫能力大于V/ns。
• ?可編程死區時間?：通過外部電阻設置，防止射極跟隨效應。
• ?保護功能?：包括欠壓鎖定（UVLO）、快速禁用和去抖動濾波器。

應用領域

• 車載電池充電器
• 高壓DC-DC轉換器
• 汽車HVAC和車身電子

功能描述

輸入與輸出

• ?輸入信號?：支持TTL/CMOS兼容的輸入閾值，具有內部下拉電阻。
• ?輸出驅動?：具有獨立的雙通道輸出，可配置為低側、高側或半橋驅動器。
• ?死區時間控制?：通過DT引腳配置，防止上下橋臂同時導通。

保護特性

• ?UVLO保護?：輸入電壓（VCCI）和輸出電壓（VDDA/VDDB）均具有UVLO保護，確保在電壓不足時關閉輸出。
• ?快速禁用?：DIS引腳用于快速禁用兩個輸出，提高系統可靠性。
• ?去抖動濾波器?：集成去抖動濾波器，拒絕短于ns的輸入瞬態。

典型應用

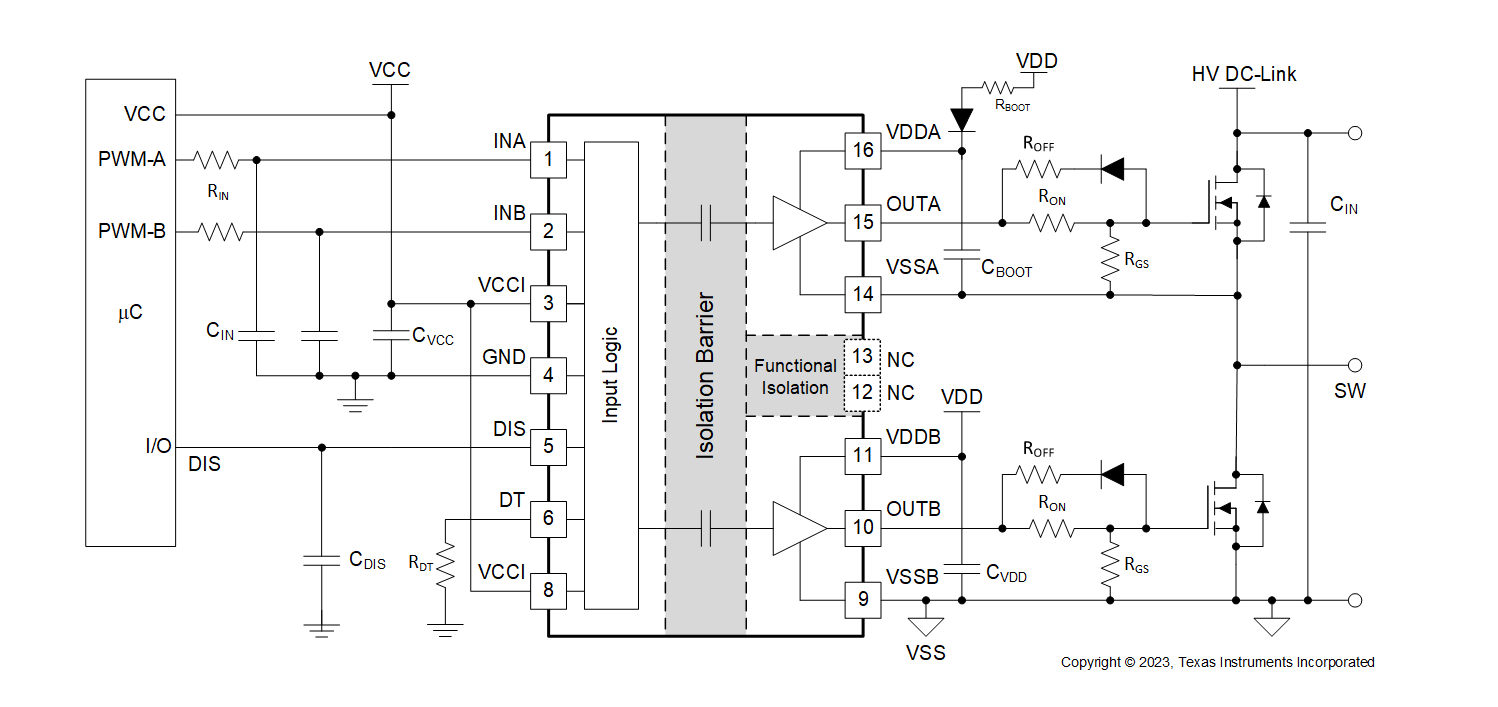

• ?半橋配置?：適用于同步降壓、同步升壓、半橋/全橋隔離拓?fù)浜腿?a target="_blank">電機驅動應用。
• ?設計示例?：提供了詳細的設計步驟，包括輸入濾波器設計、外部自舉二極管和電阻的選擇、柵極驅動電阻的計算等。

布局與接地

• ?布局指南?：強調低ESR/ESL電容器應盡可能靠近IC放置，以減小寄生電感。
• ?接地考慮?：建議將高峰值電流限制在最小物理區域內，以減小環路電感和柵極終端噪聲。

電源推薦

• ?輸入電壓?：VCCI推薦值為.至.V。
• ?輸出電壓?：VDDA/VDDB推薦值為.至V，具有V和V UVLO選項。
• ?旁路電容?：建議在VCCI和GND之間放置至少nF的旁路電容，在VDDA/VDDB和VSSA/VSSB之間放置μF和nF的旁路電容組合。
