UCC2154x 是一款隔離式雙通道柵極驅動器系列，具有高達 4A/6A 的峰值拉/灌電流，可驅動功率 MOSFET、IGBT 和 GaN 晶體管。采用 DWK 封裝的 UCC2154x 還提供 3.3mm 的最小通道間距，從而實現更高的總線電壓。
*附件：ucc21540.pdf

UCC2154x 系列可配置為兩個低側驅動器、兩個高側驅動器或一個半橋驅動器。輸入側通過 5.7kVRMS 隔離柵與兩個輸出驅動器隔離，具有最小 125V/ns 的共模瞬態抗擾度 （CMTI）。

保護功能包括：電阻器可編程死區時間、同時關閉兩個輸出的禁用功能，以及輸入引腳上高達 –5V 尖峰的負電壓處理，持續 50 ns。所有電源均具有 UVLO 保護。

特性

• 寬體封裝選項
  • DW SOIC-16：引腳 2 引腳轉 UCC21520
  • DWK SOIC-14：3.3 mm Ch-2-Ch 間距
• 高達 4A 的峰值拉電流和 6A 峰值灌電流輸出
• 高達 18V VDD 輸出的驅動電源
  • 5V 和 8V VDD UVLO 選項
• CMTI 大于 125V/ns
• 切換參數：
  • 33ns 典型傳播延遲
  • 6ns 最大脈寬失真
  • 10μs 最大 VDD 上電延遲
• 電阻器可編程死區時間
• TTL 和 CMOS 兼容輸入
• 安全相關認證（計劃）：
  • 符合 DIN EN IEC 60747-17 （VDE 0884-17） 的 8000VPK 增強型隔離
  • 5700VRMS 隔離，持續 1 分鐘，符合 UL 1577 標準
  • 符合 GB4943.1-2022 的 CQC 認證

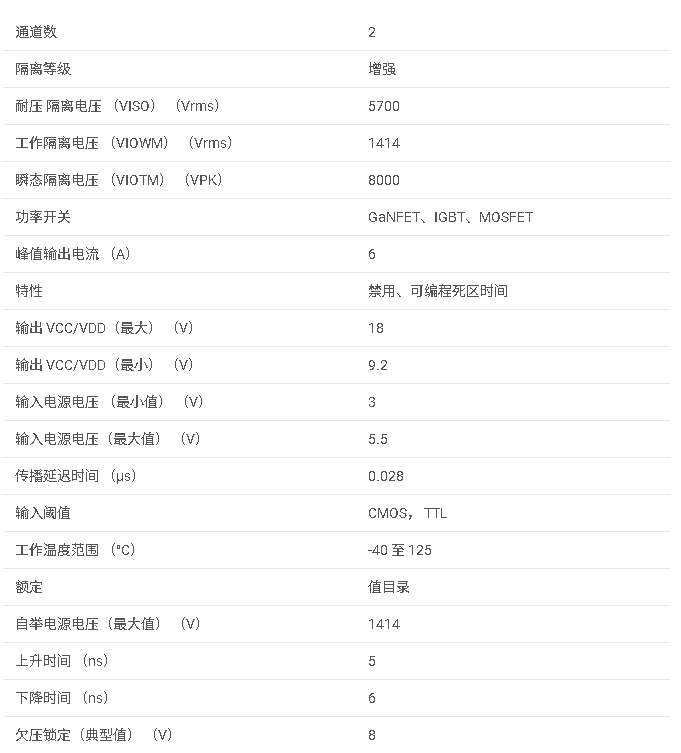

參數

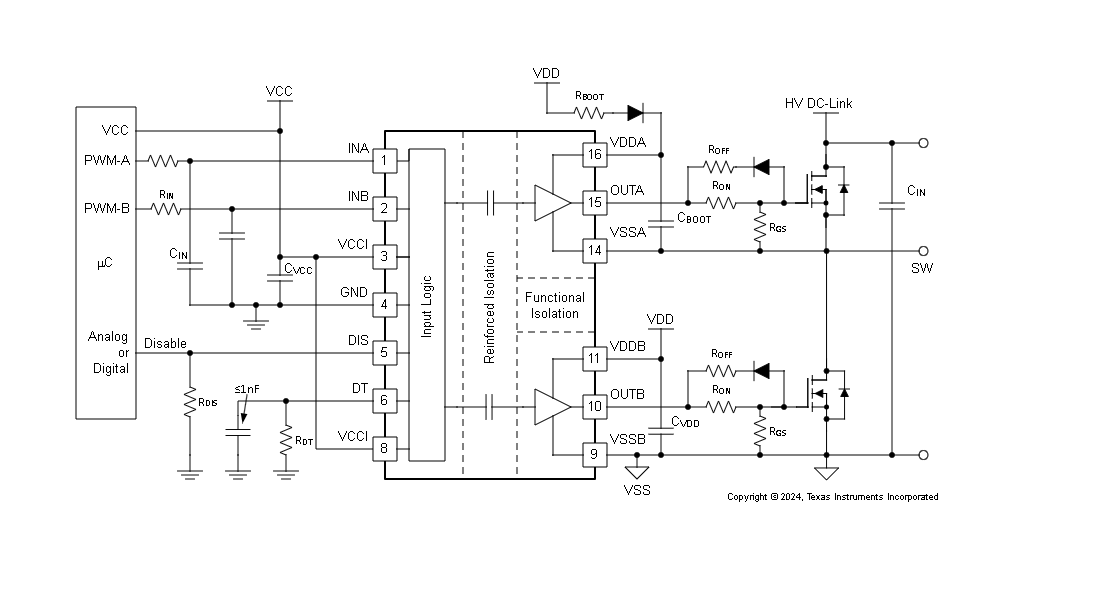

方框圖

一、產品概述

UCC0是一款隔離型雙通道柵極驅動器，設計用于驅動MOSFET、IGBT和GaN晶體管。該系列提供多種封裝選項，包括DW SOIC-和DWK SOIC-，并支持高達A的峰值源電流和6A的峰值沉電流。

二、主要特性

• ?高隔離電壓?：輸入側與輸出側之間通過5.7-kV RMS的隔離屏障隔離。
• ?寬電壓范圍?：支持5.5V VCCI和最高V的VDD輸出驅動電壓。
• ?高CMTI?：共模瞬態免疫（CMTI）大于V/ns。
• ?可編程死區時間?：通過DT引腳連接外部電阻實現死區時間的編程。
• ?多種保護功能?：包括欠壓鎖定（UVLO）、可編程死區、禁用輸入等。
• ?認證與合規?：計劃獲得多項安全相關認證，如0V PK的DIN EN IEC 7-（VDE -7）隔離標準。

三、應用領域

• 隔離型AC-DC和DC-DC電源供應器
• 服務器、電信、IT和工業基礎設施
• 電機驅動器和太陽能逆變器
• 工業交通運輸

四、功能描述

• ?輸入與輸出邏輯?：輸入信號兼容TTL和CMOS邏輯，輸出具有高速開關能力。
• ?輸出級結構?：采用P-channel和N-channel MOSFET結合的pull-up結構，提供高峰值源電流。
• ?UVLO保護?：VCCI和VDDA/VDDB均具有UVLO保護，確保在電壓不足時安全關閉輸出。
• ?可編程死區時間?：通過DT引腳實現，防止上下橋臂直通。
• ?禁用功能?：DIS引腳拉高時可同時關閉兩個輸出。

五、典型應用

文檔提供了UCC0在半橋配置中的典型應用電路，包括設計要求和詳細設計步驟，如輸入濾波器設計、死區時間電阻和電容選擇、外部自舉二極管選擇、柵極電阻選擇、功率損耗估計、結溫估計等。

六、電源推薦

• ?VCCI?：推薦電壓范圍為V至5.5V，需連接旁路電容。
• ?VDDA/VDDB?：推薦電壓范圍為6V至8V，具體取決于被驅動功率器件的最大柵極電壓。需連接旁路電容以支持高峰值電流。

七、布局指南

• ?組件放置?：柵極驅動器應盡可能靠近功率晶體管，以減小寄生電感。
• ?旁路電容?：VCCI、VDDA和VDDB的旁路電容應盡可能靠近相應引腳，以減小寄生阻抗。
• ?地平面?：為高電流路徑提供低阻抗地平面，以減小噪聲。
• ?隔離性能?：確保初級側和次級側之間的隔離性能，避免在驅動器下方放置PCB跡線或銅層。
