UCC21540-Q1 器件是一款隔離式雙通道柵極驅動器，具有可編程死區時間和寬溫度范圍。該器件在極端溫度條件下表現出一致的性能和穩健性。它采用 4 A 峰值拉電流和 6 A 峰值灌電流設計，可驅動功率 MOSFET、IGBT 和 GaN 晶體管。

UCC21540-Q1 可配置為兩個低側驅動器、兩個高側驅動器或一個半橋驅動器。輸入側通過 5.7kVRMS 隔離柵與兩個輸出驅動器隔離，具有最小 125V/ns 的共模瞬態抗擾度 （CMTI）。
*附件：ucc21540-q1.pdf

保護功能包括：電阻器可編程死區時間、同時關閉兩個輸出的禁用功能，以及輸入引腳上高達 –5V 尖峰的負電壓處理，持續 50 ns。所有電源均具有 UVLO 保護。

特性

• 符合 AEC Q100 標準：
  • 設備溫度等級 1
• 功能安全 質量管理
  • 提供有助于功能安全系統設計的文檔
• 結溫范圍 –40°C 至 150°C
• 高達 18V VDD 輸出的驅動電源
  • 5V 和 8V VDD UVLO 選項
• CMTI 大于 125V/ns
• 切換參數：
  • 33ns 典型傳播延遲
  • 6ns 最大脈寬失真
  • 10μs 最大 VDD 上電延遲

參數

方框圖

一、產品概述

UCC0-Q是一款隔離型雙通道柵極驅動器，適用于HEV和EV電池充電器、隔離轉換器、電機驅動器和UPS等應用。該驅動器具備可編程死區時間、寬溫度范圍（-°C至°C）和高電壓（最高8V VDD）輸出驅動能力。

二、主要特性

• ?隔離特性?：5.7-kV RMS隔離屏障，最小5 V/ns共模瞬態免疫（CMTI）。
• ?輸出能力?：4 A峰值源電流和6 A峰值沉電流，可驅動MOSFET、IGBT和GaN晶體管。
• ?可編程死區時間?：通過電阻編程死區時間，防止半橋應用中的直通現象。
• ? 欠壓鎖定（UVLO） ?：所有供電電源均具有UVLO保護，確保在電源電壓不足時不會開啟輸出。
• ?輸入兼容性?：輸入信號兼容TTL和CMOS邏輯電平，輸入端具備負電壓處理能力（-5 V持續0 ns）。
• ?保護功能?：包括禁用功能（同時關閉兩個輸出）和負電壓處理能力。

三、應用領域

• HEV和EV電池充電器
• 隔離轉換器（AC-DC和DC-DC電源供應器）
• 電機驅動器和逆變器
• 不間斷電源（UPS）

四、功能描述

• ?輸入和輸出邏輯?：每個通道由各自的輸入引腳（INA和INB）控制，允許完全和獨立的輸出控制。
• ?UVLO保護?：包括VCCI UVLO和VDD UVLO，確保在電源電壓不足時保護設備。
• ?可編程死區時間?：通過DT引腳和編程電阻實現，防止直通現象。
• ?禁用功能?：通過DIS引腳實現，同時關閉兩個輸出。
• ?輸出級?：具備高峰值源電流和沉電流能力，適用于快速開關大功率晶體管。

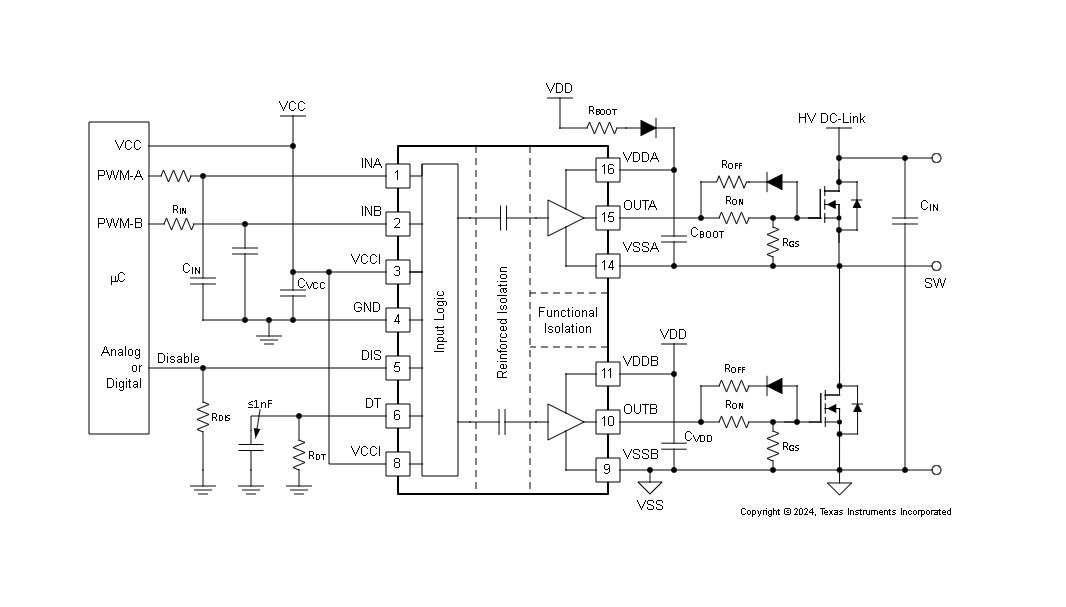

五、典型應用

文檔提供了UCC0-Q的典型應用電路，包括設計要求和詳細設計步驟，如選擇輸入和輸出電容、估計驅動器功率損耗、選擇外部柵極電阻、考慮延遲和脈沖寬度、瞬態保護等。

六、電源推薦

推薦VCCI電源電壓范圍為 V至 V，VDDA和VDDB電源電壓范圍為 V至 V。建議使用低ESR陶瓷表面貼裝電容作為旁路電容，以支持高峰值電流并最小化電壓波動。

七、布局指南

• ?電容放置?：旁路電容應盡可能靠近VCCI、VDDA和VDDB引腳放置，以最小化寄生電感。
• ?輸入和輸出信號路徑?：最小化輸入和輸出信號路徑的長度和面積，以減少噪聲耦合。
• ?隔離屏障保護?：確保隔離屏障區域的PCB設計不會降低隔離性能。
