概述
LTC2872 是一款堅固的引腳可配置型收發器，可支持 RS232、RS485 和 RS422 標準，并采用單 3V 至 5.5V 工作電源。LTC2872 可配置為采用共用 I/O 線路的 4 個 RS232 單端收發器或 2 個 RS485 差分收發器，或者此二者的組合。

通過引腳控制的集成型終端電阻器實現了簡易的接口再配置，從而免除了外部電阻器和控制繼電器。半雙工開關提供四線式和二線式 RS485 配置。環回模式負責將驅動器輸入引導至接收器輸出以進行診斷性的自測試。RS485 接收器可在每根總線上支持多達 256 個節點，并執行針對浮動、短路或端接輸入的全故障保險運作。

一個集成型 DC/DC 升壓轉換器采用一個小型電感器和一個電容器，從而免除了增設多個電源 (用于驅動 RS232 電平) 的需要。
數據表：*附件：LTC2872具集成型終端的RS232 RS485雙通道多協議收發器技術手冊.pdf

應用

• 靈活的 RS232 / RS485 / RS422 接口
• 可利用軟件選擇的多協議接口端口
• 銷售點終端
• 電纜直放站
• 協議轉換器
• PROFIBUS-DP 網絡

特性

• 4 個 RS232 和 2 個 RS2485 收發器
• 3V 至 5.5V 電源電壓
• 20Mbps RS485 和 500kbps RS232
• 可自動選擇集成型 RS485 (120Ω) 和 RS232 (5kΩ) 終端電阻器
• 半雙工 / 全雙工 RS485 開關
• 邏輯環回模式
• 高 ESD：±16kV (在線路 I/O 上)
• 1.7V 至 5.5V 邏輯接口
• 可支持多達 256 個 RS485 節點
• RS485 接收器全面的故障保險功能消除了 UART 閉鎖
• 采用 38 引腳 5mm x 7mm QFN 封裝

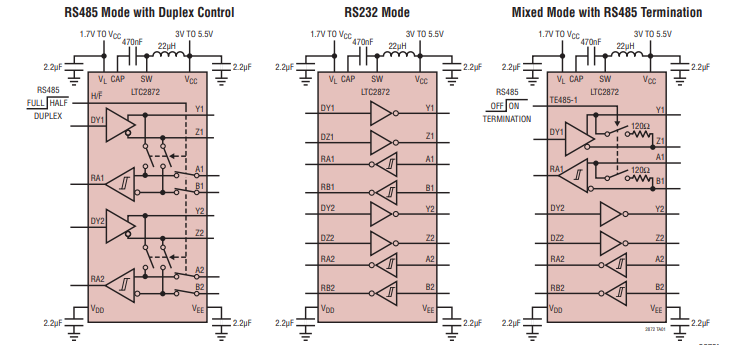

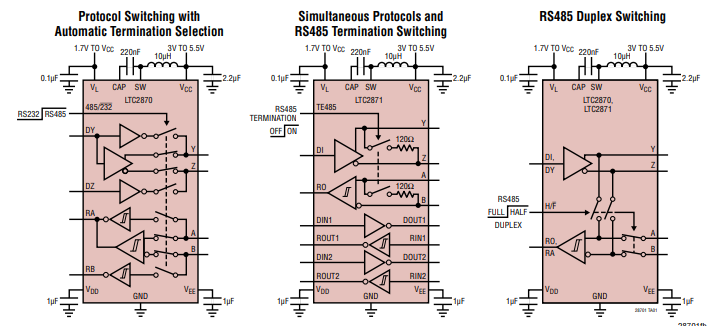

應用電路

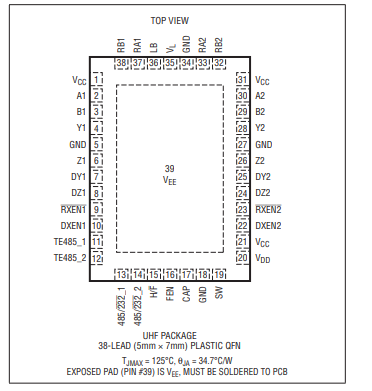

引腳配置描述

引腳功能

• DXEN1（引腳10） ：驅動器#1使能。邏輯低電平會禁用收發器#1中的RS232和RS485驅動器，使其輸出處于高阻態。邏輯高電平則根據接口選擇輸入485/232_1的狀態，使能收發器#1中的RS232或RS485驅動器。
• DXEN2（引腳22） ：驅動器#2使能。邏輯低電平會禁用收發器#2中的RS232和RS485驅動器，使其輸出處于高阻態。邏輯高電平則根據接口選擇輸入485/232_2的狀態，使能收發器#2中的RS232或RS485驅動器。
• TE485_1（引腳11） ：RS485終端使能，用于收發器#1。邏輯高電平會在引腳A1和B1之間使能一個120Ω電阻。如果DZ1也為高電平，還會在引腳Y1和Z1之間使能一個120Ω電阻。TE485_1上的邏輯低電平會斷開這些電阻，使Y1/Z1和A1/B1處于未端接狀態，與DZ1的狀態無關。在RS232模式下，差分終端電阻不會被啟用。
• TE485_2（引腳12） ：RS485終端使能，用于收發器#2。邏輯高電平會在引腳A2和B2之間使能一個120Ω電阻。如果DZ2也為高電平，還會在引腳Y2和Z2之間使能一個120Ω電阻。TE485_2上的邏輯低電平會斷開這些電阻，使Y2/Z2和A2/B2處于未端接狀態，與DZ2的狀態無關。在RS232模式下，差分終端電阻不會被啟用。
• H/F（引腳15） ：RS485半雙工選擇輸入，用于收發器#1和#2。邏輯低電平用于全雙工操作，此時引腳A和B為接收器輸入，引腳Y和Z為驅動器輸出。邏輯高電平用于半雙工操作，此時引腳A和B既為接收器輸入也為驅動器輸出，引腳Y和Z不起作用，不作為接收器輸入。A和B上的阻抗以及差分終端的狀態與H/F的狀態無關。H/F引腳在RS232操作中不起作用。
• FEN（引腳16） ：快速使能。邏輯高電平使能快速使能模式。在快速使能模式下，集成的DC/DC轉換器處于活動使能狀態，允許驅動器、接收器和阻抗使能引腳的切換速度比其他情況更快。邏輯低電平禁用快速使能模式，使DC/DC轉換器處于禁用狀態，驅動器、接收器和終端使能控制輸入也被禁用。當FEN為低電平時，DC/DC轉換器會斷電，所有驅動器、接收器和終端均被禁用（參見表1）。
• LB（引腳36） ：環回使能，用于收發器#1和#2。邏輯高電平啟用邏輯環回診斷模式，在同一收發器內將驅動器輸入邏輯電平內部路由到接收器輸出引腳。這適用于RS232收發器以及RS485驅動器/接收器。目標通道必須使能，才能在其輸出上獲得環回信號。邏輯低電平禁用環回模式。在環回模式下，從驅動器輸入到接收器輸出的信號不會反相。

電特性

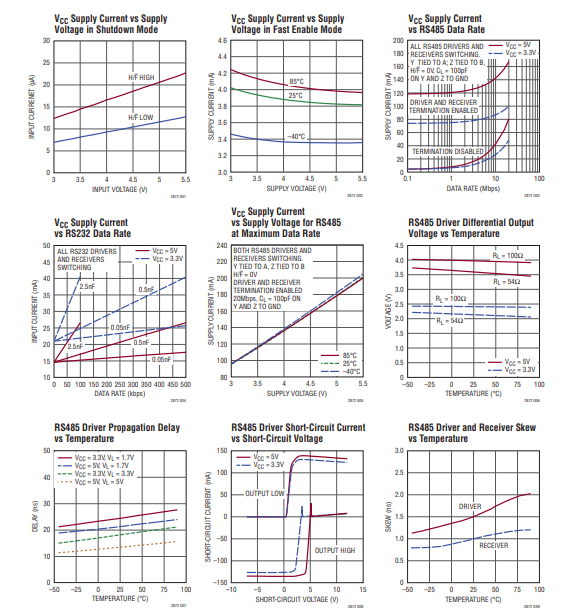

典型性能特征
