LTC2872 具集成型終端的 RS232 / RS485 雙通道多協議收發器

數據： LTC2872產品技術英文資料手冊

優勢和特點

4 個 RS232 和 2 個 RS2485 收發器
3V 至 5.5V 電源電壓
20Mbps RS485 和 500kbps RS232
可自動選擇集成型 RS485 (120Ω) 和 RS232 (5kΩ) 終端電阻器
半雙工 / 全雙工 RS485 開關
邏輯環回模式
高 ESD：±16kV (在線路 I/O 上)
1.7V 至 5.5V 邏輯接口
可支持多達 256 個 RS485 節點
RS485 接收器全面的故障保險功能消除了 UART 閉鎖

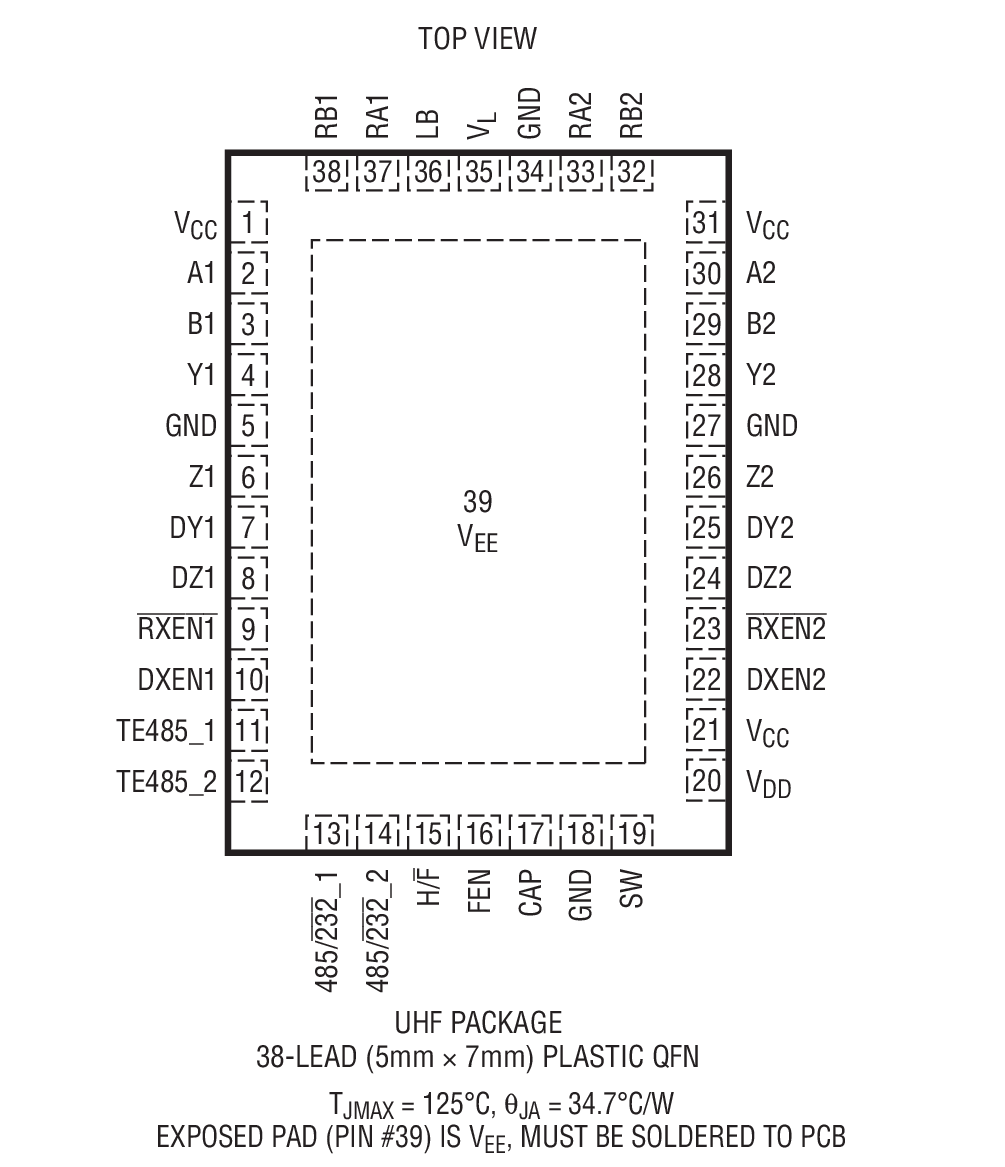

采用 38 引腳 5mm x 7mm QFN 封裝

產品詳情

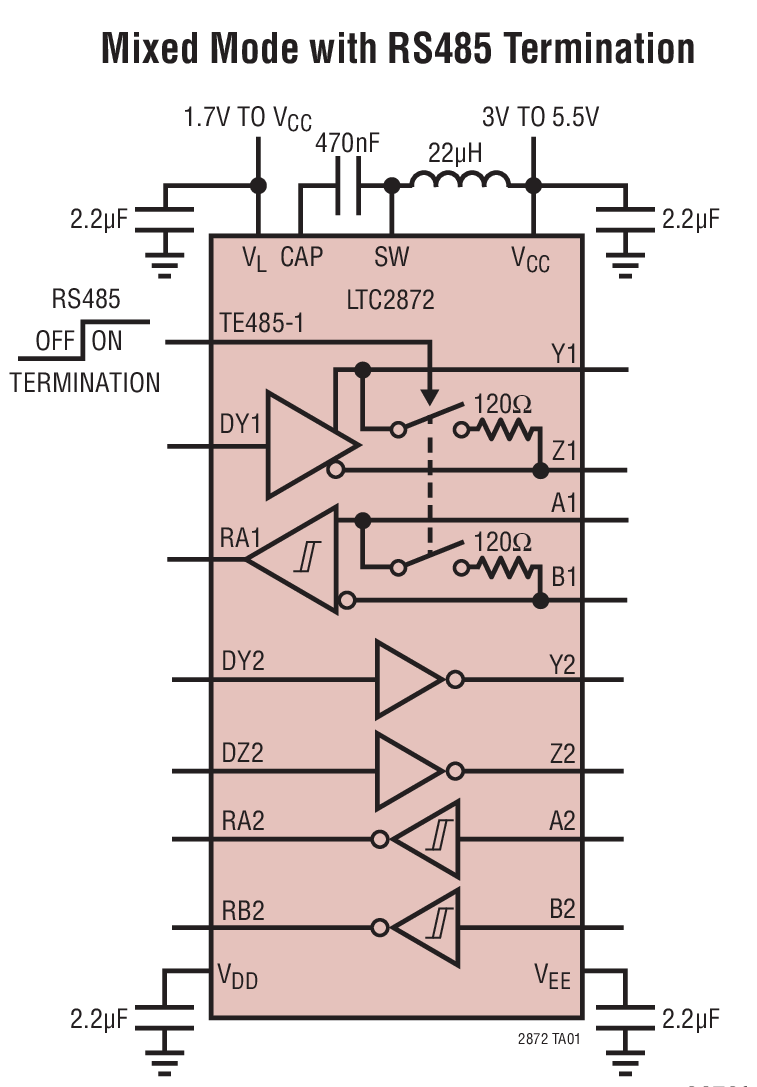

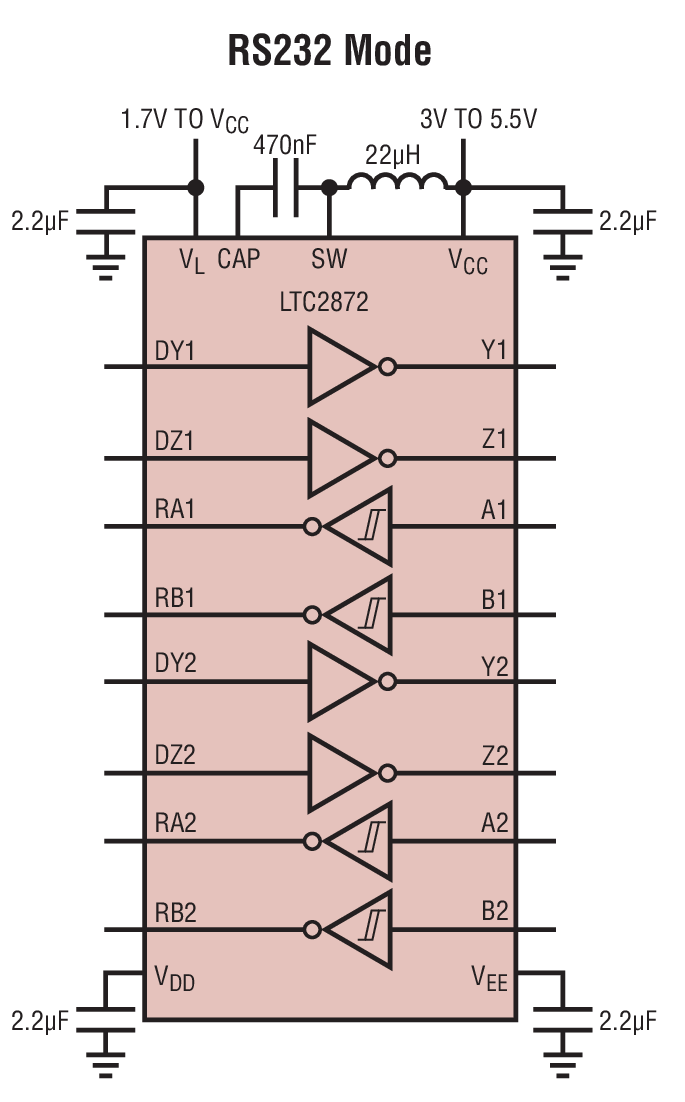

LTC?2872 是一款堅固的引腳可配置型收發器，可支持 RS232、RS485 和 RS422 標準，并采用單 3V 至 5.5V 工作電源。LTC2872 可配置為采用共用 I/O 線路的 4 個 RS232 單端收發器或 2 個 RS485 差分收發器，或者此二者的組合。
通過引腳控制的集成型終端電阻器實現了簡易的接口再配置，從而免除了外部電阻器和控制繼電器。半雙工開關提供四線式和二線式 RS485 配置。環回模式負責將驅動器輸入引導至接收器輸出以進行診斷性的自測試。RS485 接收器可在每根總線上支持多達 256 個節點，并執行針對浮動、短路或端接輸入的全故障保險運作。
一個集成型 DC/DC 升壓轉換器采用一個小型電感器和一個電容器，從而免除了增設多個電源 (用于驅動 RS232 電平) 的需要。
