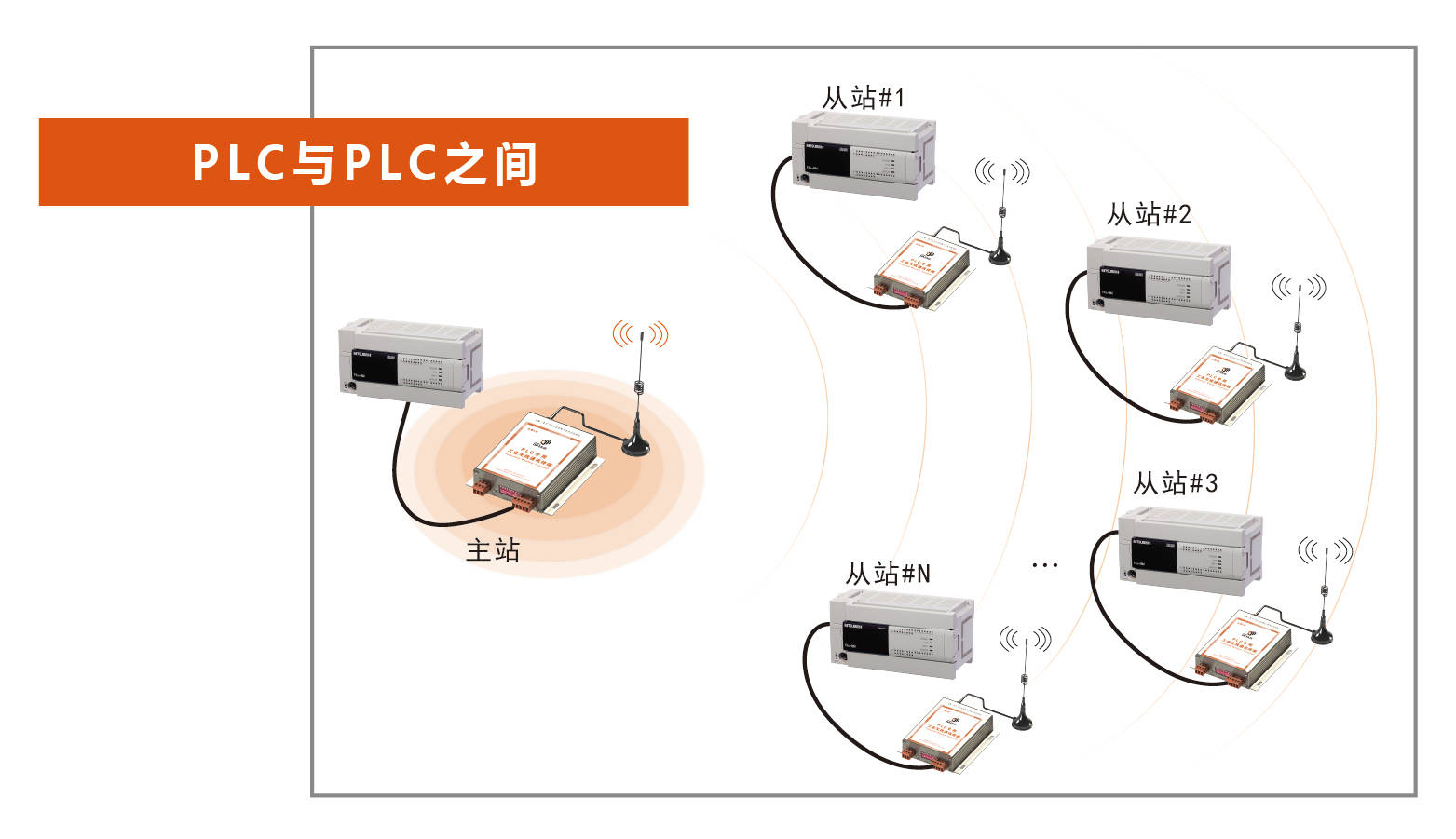

PLC（可編程邏輯控制器）與PLC之間的無線通訊是指兩臺或多臺PLC設備通過無線通信技術進行數據交換和通信的過程。

在PLC與PLC無線通訊中，通常需要使用專門的無線通訊模塊或設備來實現數據的傳輸。這些無線通訊模塊可以支持多種通信協議，以確保數據在傳輸過程中的格式統一和可靠性。同時，為了保障通信安全，這些模塊還會采用數據加密技術，如AES加密算法，確保數據傳輸過程中的機密性和完整性。

一、PLC RS485無線傳輸終端

RS485無線傳輸終端DTD435M系列是針對PLC通訊特點而開發的無線通訊產品，內嵌RS232/RS485雙接口，能夠輕松兼容MODBUS RTU、N:N、HOST Link以及Profibus-DP等多種通訊協議。采用全數字無線加密傳輸方式，保障數據傳輸的安全性。通過DTD435M系列，用戶可以將三菱、匯川、臺達、西門子、和利時等多種品牌、型號的PLC無縫連接，實現PLC與PLC之間的遠距離無線通訊。

二、方案設計

(1)相同型號PLC之間無線通訊

本無線通訊方案選用了達泰DTD435MB-PLC無線通訊終端作為配套設備，代替傳統有線通訊方式，簡化通訊系統的配置與部署流程，無需對網絡參數或原有PLC程序進行任何修改，可輕松實現三菱FX3U PLC之間無線RS485數據傳輸。

（2）不同品牌、不同型號PLC之間無線通訊

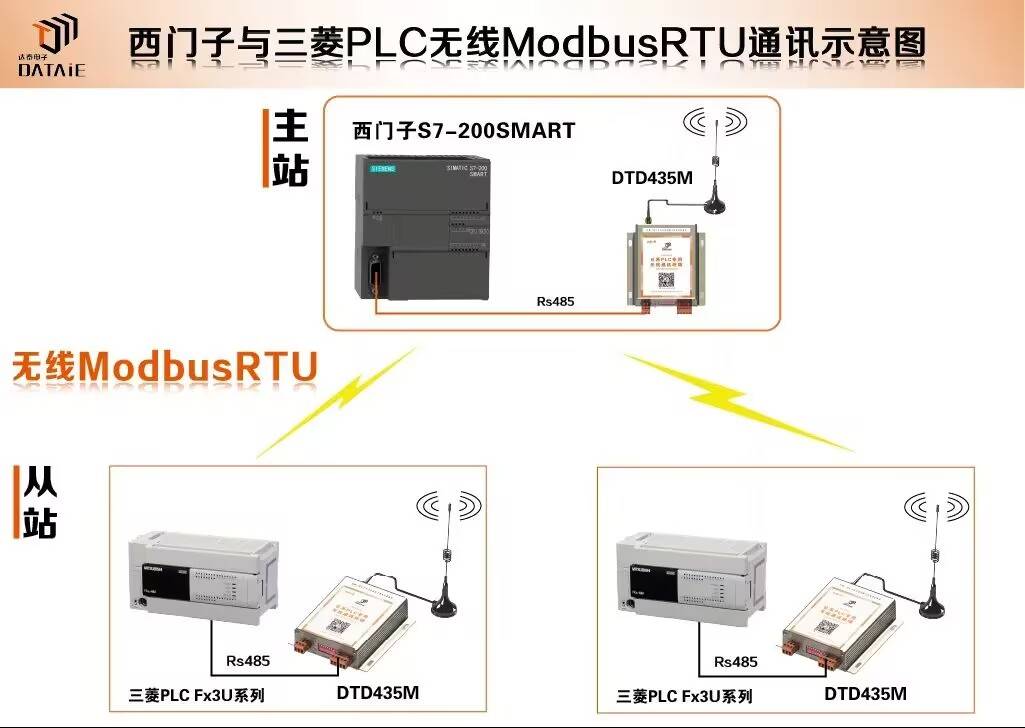

不同品牌和型號的PLC在實現無線通訊時面臨諸多挑戰，主要包括PLC設計的多樣性（如硬件接口、通訊模塊、處理速度的差異），通訊協議的差異（如Modbus RTU、Profibus-DP等協議在數據格式、傳輸方式、校驗機制上的不同），以及設備配置與兼容性問題（如支持的無線通訊標準、頻段以及軟件版本和固件的差異），這些因素共同增加了實現不同PLC之間無線通訊的復雜性和成本。本次方案同樣選用達泰DTD435MB-PLC無線通訊終端作為配套設備，無需編程，無需更改程序，實現西門子S7-1200PLC與三菱FX3U PLC之間無線自組網通訊。

三、接線方式

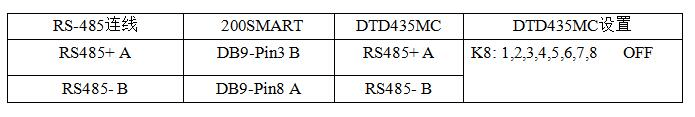

1.西門子S7-200SMART與達泰DTD435MC接線

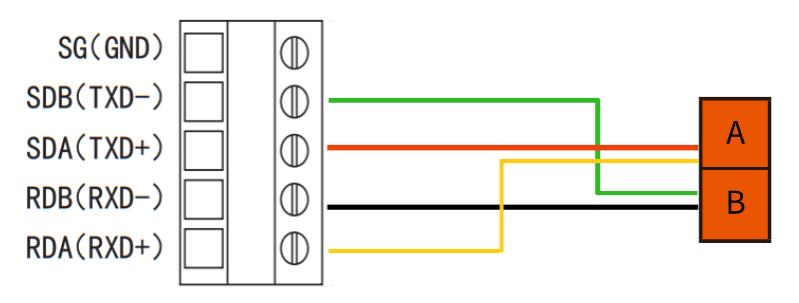

2.三菱FX3U與達泰DTD435MC接線

四、程序配置

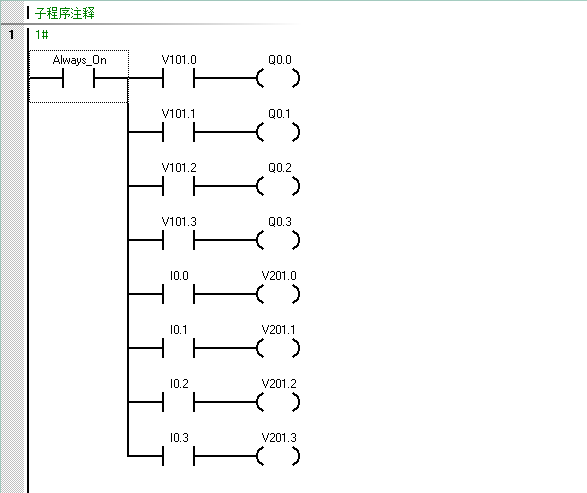

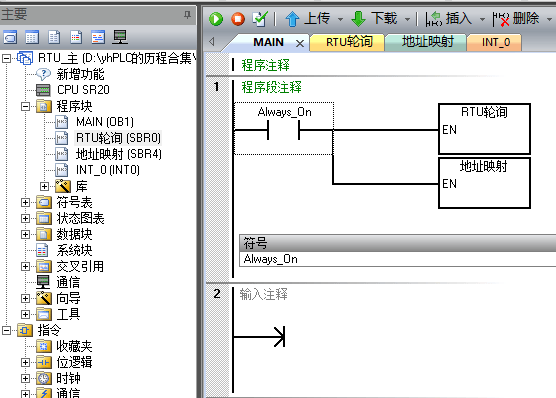

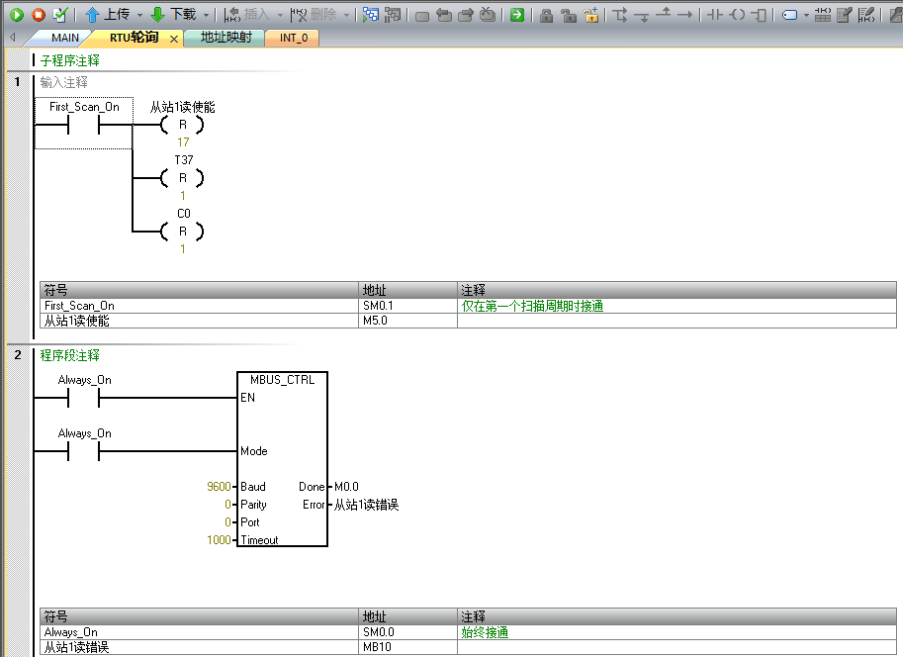

1、主站配置

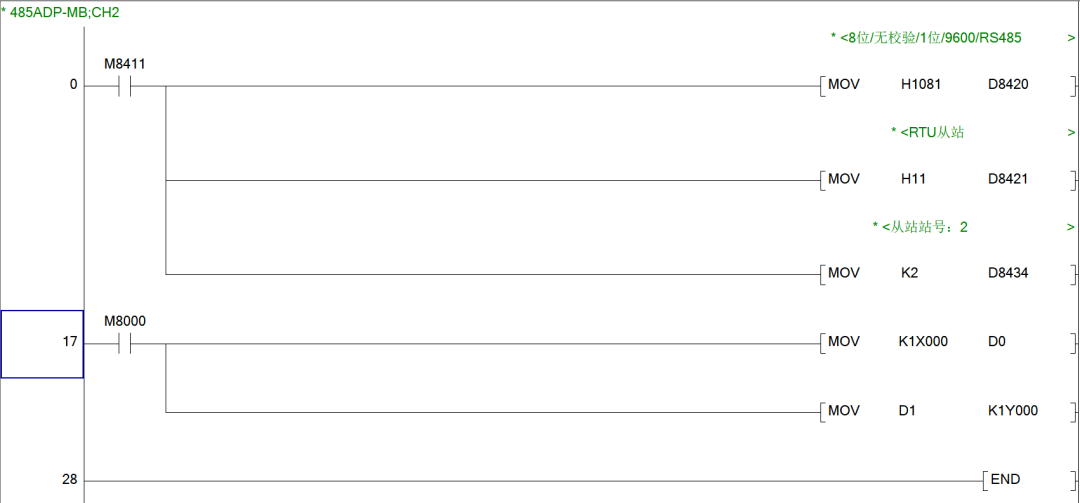

2、從站配置

五、測試

西門子smart200（主站）I0.0—I0.3控制三菱FX3U（從站1）的Y0.0—Y0.3

西門子smart200（主站）I0.4—I0.7控制三菱FX3U（從站2）的Y0.0—Y0.3

西門子smart200（主站）Q0.0—Q0.3讀取三菱FX3U（從站1）的X0.0—X0.3

西門子smart200（主站）Q0.4—Q0.7讀取三菱FX3U（從站2）的X0.0—X0.3
